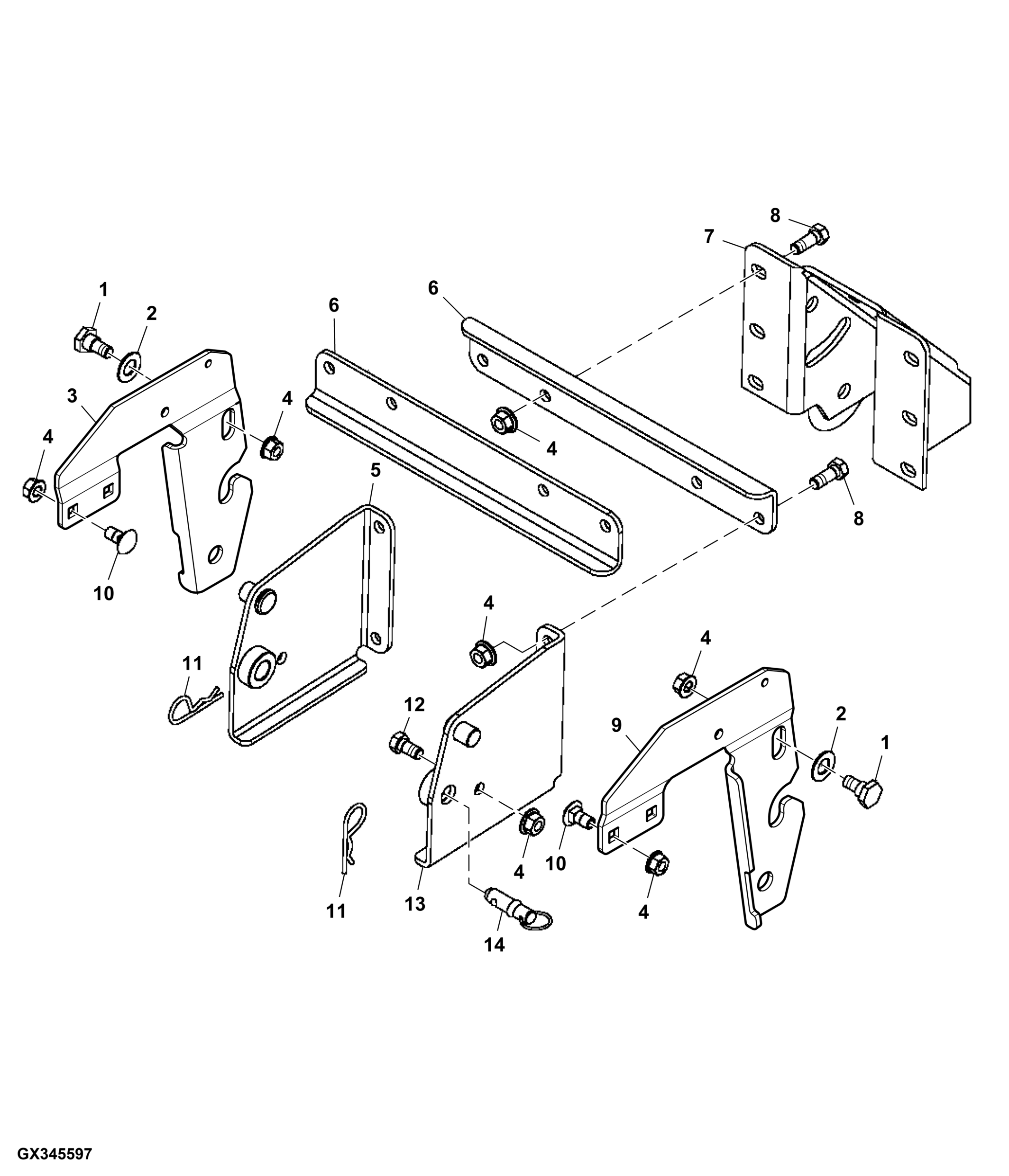

Mounting Brackets and Hardware, Snow Blade, 46 inch

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	GXH48106	2	Bolt	3/16" X 5/8"
2	24H1341	2	Washer	17/32" X 15/16" X 0.060"
3	GX26421	1	Plate	LH
4	E59406	16	Nut	9.525 mm (3/8")
5	GXH64187	1	Plate	Hitch, LH
6	GXH24778	2	Bracket	Angle Support
7	GXH25134	1	Bracket	Pivot Support
8	19H2676	8	Cap Screw	3/8" X 1"
9	GX26420	1	Plate	RH
10	03H1519	4	Bolt	3/8" X 1"
11	A15147	2	Spring Locking Pin	-
12	19H1648	2	Cap Screw	3/8" X 3/4"
13	GXH64188	1	Plate	Hitch, RH
14	GXH48149	2	Pin	-
15	GX26419	1	Label	Blade Lift Instructions Not Illustrated

Mounting Brackets and Hardware, Snow Blade, 46 inch
