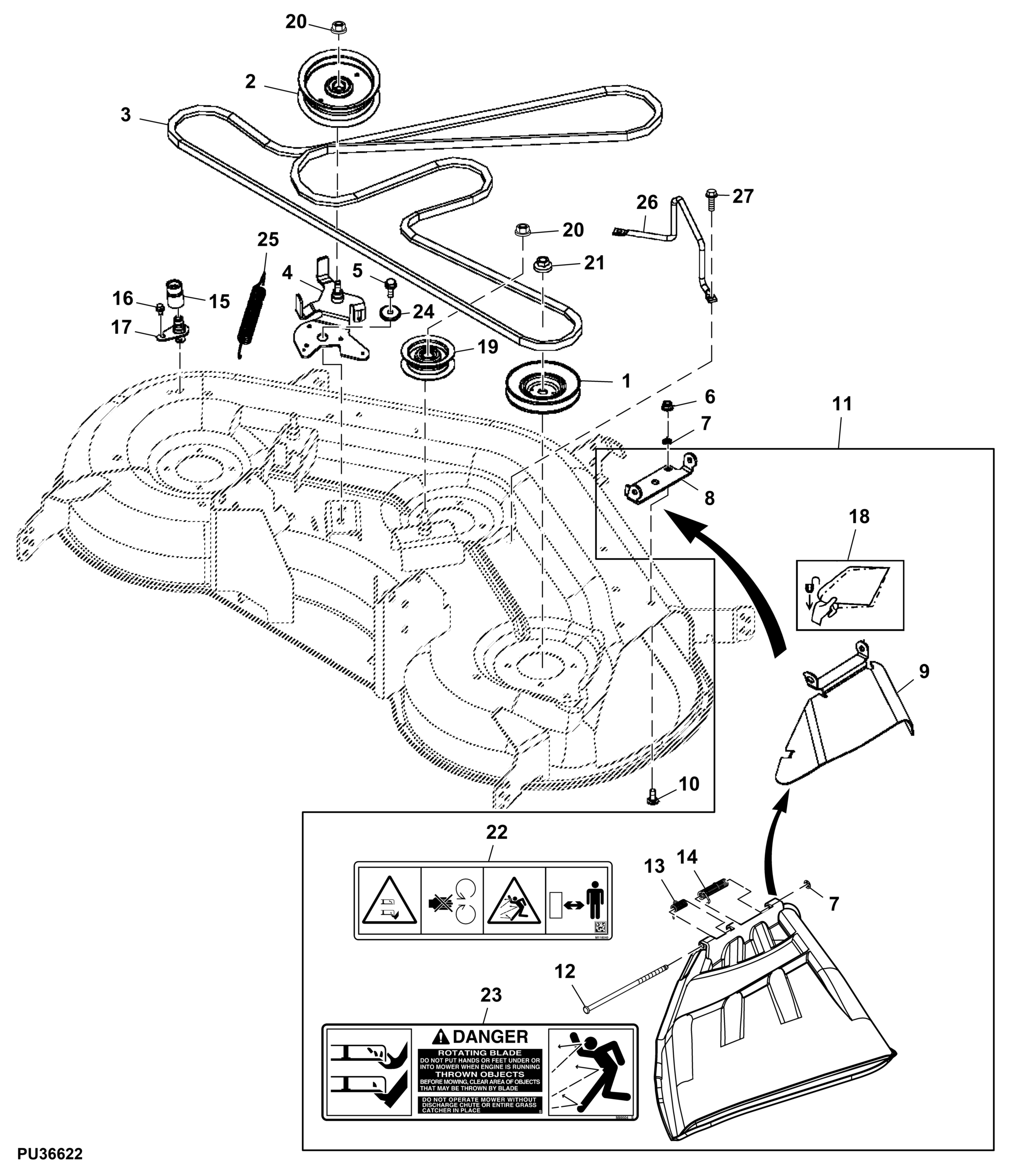

Mower Sheaves, Belt and Chute Assembly, 48 inch

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	GX22616	3	Sheave	OD = 132.80 mm
2	AUC17621	1	Sheave	OD = 133.60 mm, SUB FOR APPL GY22082
3	GX21833	1	Flat Belt	LGTH = 3559.40 mm, TK = 11.40 mm, WIDTH = 14.20 mm
4	GY20986	1	Arm	Pivot Idler W/ Stud
5	19M7867	1	Screw	M8 X 25
6	14M7396	4	Lock Nut	M8
7	M84309	3	Nut	-
8	M155988	1	Hinge	-
9	GY22119	1	Chute	Inner Discharge
10	03M7184	2	Bolt	M8 X 20
11	AUC11996	1	Chute	-
12	M138586	1	Pin Fastener	-
13	M131080	1	Spring	-
14	GX25866	1	Spring	-
15	GX22425	1	Quick Coupler	Hose
16	37M7458	1	Screw	M6 X 12
17	GX22426	1	Port Plate	-
18	M133586	1	Label	-
19	GY22172	2	Sheave	OD = 69.90 mm
20	14M7465	3	Lock Nut	M10
21	GX20513	3	Nut	-
22	M118040	1	Label	Danger
23	M89504	1	Label	Danger
24	GX23240	1	Bushing	-
25	GX21582	1	Spring	-
26	UC10101	1	Retainer	-
27	GX22456	2	Screw	-

Mower Sheaves, Belt and Chute Assembly, 48 inch
