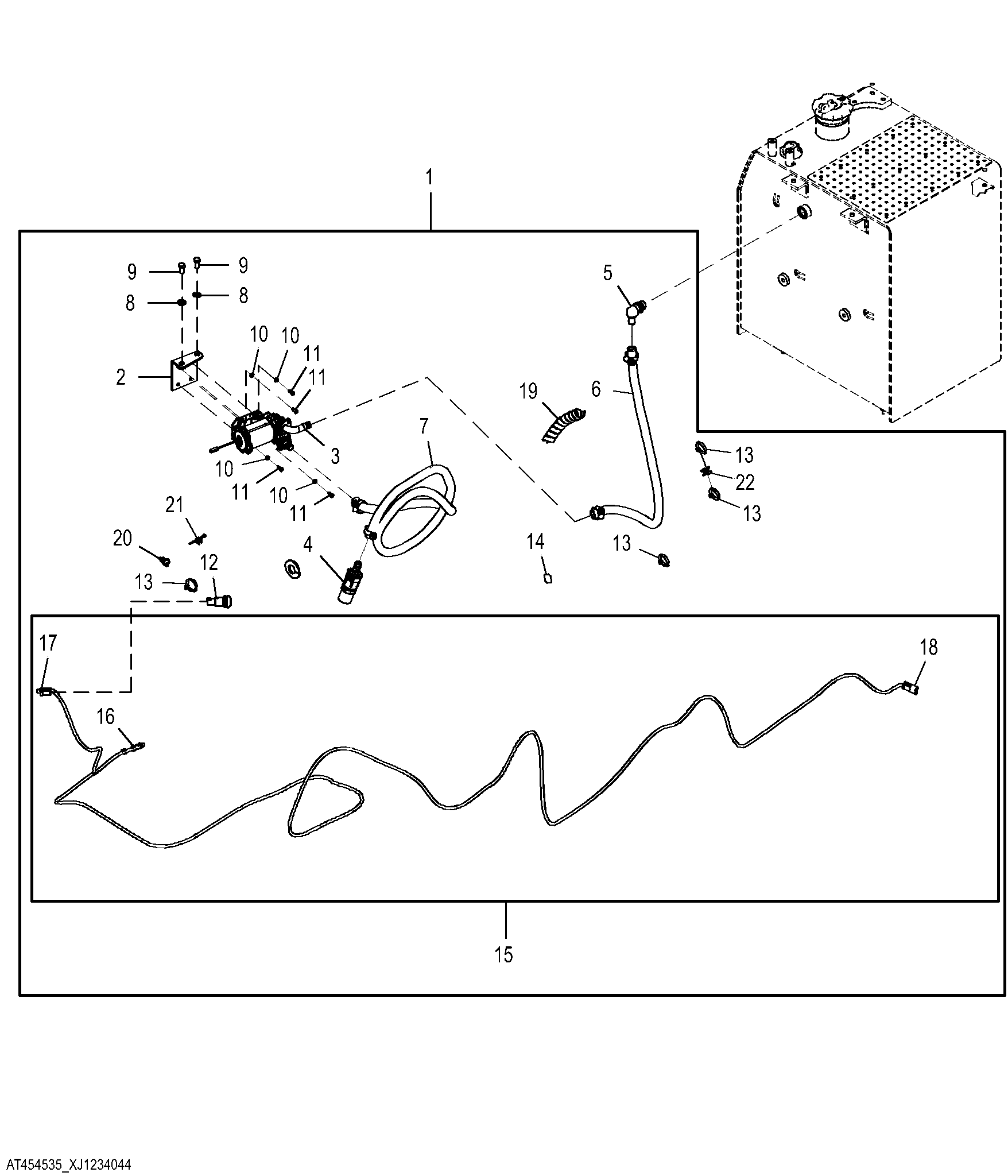

Fuel Refill Pump Kit and Hoses

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT454535	1	Pump Kit	WHOLE GOODS
2	AT480146	1	Bracket	-
3	AT465517	1	Fuel Pump	-
4	AT448535	1	Nozzle	-
5	AZ64510	1	Elbow Fitting	-
6	AT481691	1	Hose	-
7	AT448589	1	Hose	-
8	24M7240	2	Washer	13 X 25 X 3 mm
9	19M7872	2	Cap Screw	M12 X 25
10	24M7293	4	Washer	6.500 X 13 X 1.600 mm
11	19M8425	4	Cap Screw	M6 X 16
12	AT427353	1	Push Switch	Fuel Refill Pump
13	T342552	26	Tie Band	-
14	AT434624	1	Relay	24 V
15	AT464996	1	Wiring Harness	Fuel Refill Harness
16	57M8021	1	Electrical Connector Assy	Fuel Refill Pump Motor, M16
16	57M7542	2	Elec. Connector Terminal	-
16	57M8022	1	Elec.Connect Locking Device	-
17	57M8635	1	Elec. Connector Housing	Fuel Refill Pump Switch, S61
17	R78065	4	Elec. Connector Terminal	-
17	57M8016	1	Elec.Connect Locking Device	-
18	57M8739	1	Elec. Connector Housing	Fuel Refill Inline, X10A
18	57M7541	2	Elec. Connector Terminal	-
18	R78066	3	Elec. Connector Terminal	-
18	57M7678	1	Elec. Connector Terminal	-
19	T443759	1	Hose Guard	-
20	57M13563	3	Elec. Connector Accessory	-
21	AH225364	1	Clip	-
22	RE345761	5	Swivel	-
