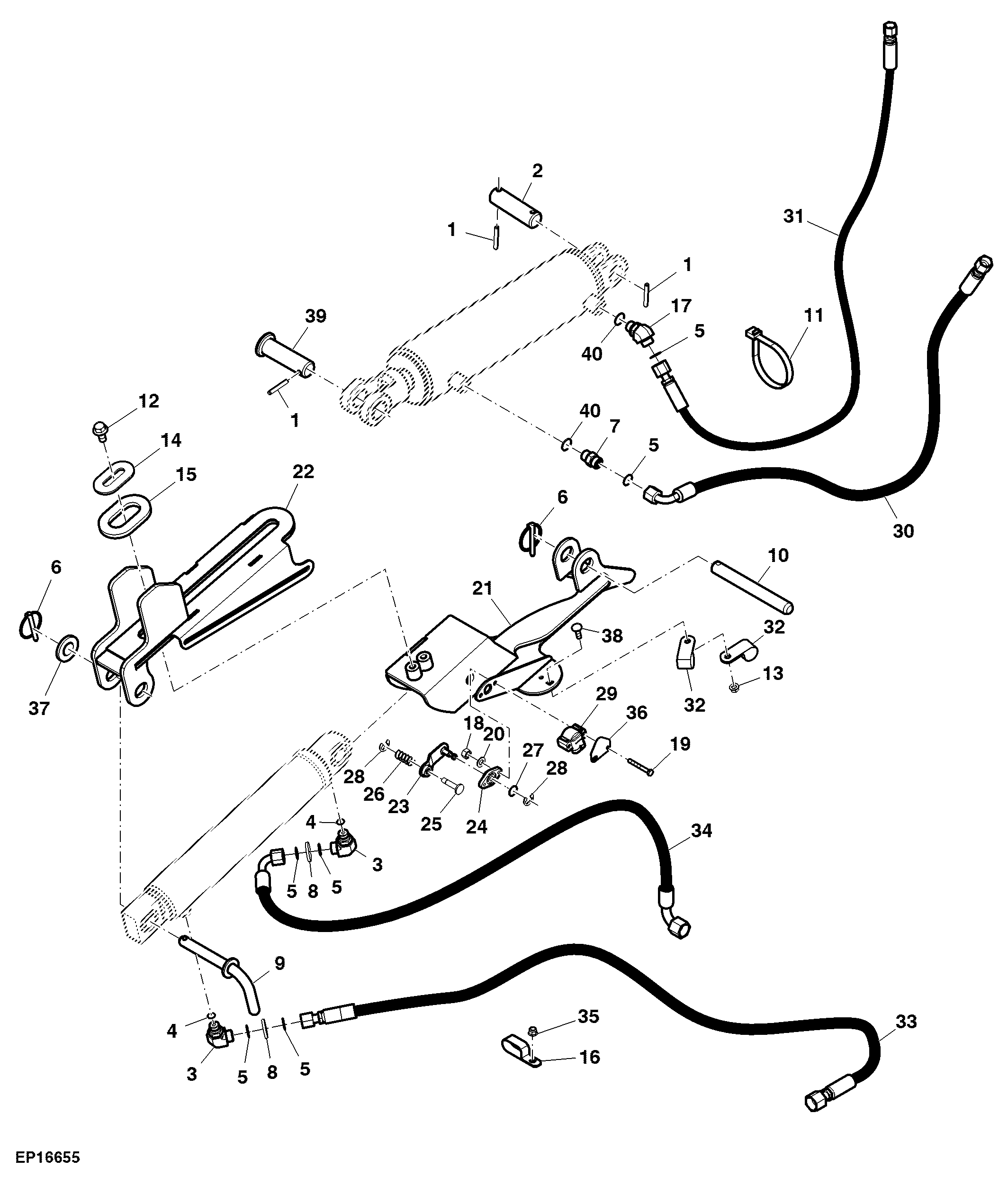

Platform Tilt and Lift Cylinders

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	34H334	3	Spring Pin	5/16" X 2"
2	N236989	1	Pin	-
3	38H1314	2	Elbow Fitting	-
4	R26448	2	O-Ring	-
5	T77857	6	O-Ring	-
6	AR83396	2	Quick Lock Pin	-
7	38H1161	1	Adapter Fitting	-
8	FH309753	2	Orifice	-
9	AFH205723	1	Pin	-
10	CB01487607	1	Pin	-
11	H224073	1	Tie Band	-
12	19M7788	2	Screw	M12 X 25
13	14M7298	1	Flange Nut	M8
14	FH312247	1	Washer	-
15	FH312248	2	Washer	-
16	R50454	1	Clamp	-
17	38H1046	1	Elbow Fitting	-
18	14M7297	2	Nut	M5
19	19M7920	2	Cap Screw	M5 X 40
20	24M7087	2	Washer	5.500 X 10 X 1 mm
21	AFH205859	1	Strap	-
22	AFH205858	1	Strap	-
23	AH166501	1	Arm	-
24	H171404	1	Support	-
25	H173169	1	Pin	-
26	H173170	1	Compression Spring	-
27	P48347	1	O-Ring	-
28	R72653	2	Snap Ring	-
29	AA76374	1	Sensor	(SUB FOR RE216242)
30	AFH204733	1	Hydraulic Hose	LGTH = 1670 mm
31	AFH204406	1	Hydraulic Hose	LGTH = 1841.5 mm
32	T140924	2	Clamp	-
33	AFH204594	1	Hydraulic Hose	LGTH = 1327.15 mm
34	AFH207571	1	Hydraulic Hose	LGTH = 1828.8 mm, (SUB FOR APPL AFH204593)
35	14M7396	1	Lock Nut	M8
36	FH316464	1	Retainer	-
37	24M7243	1	Washer	25.400 X 50 X 6 mm
38	03M7185	1	Bolt	M8 X 25
39	FH312857	1	Pin	-
40	R26375	2	O-Ring	-
