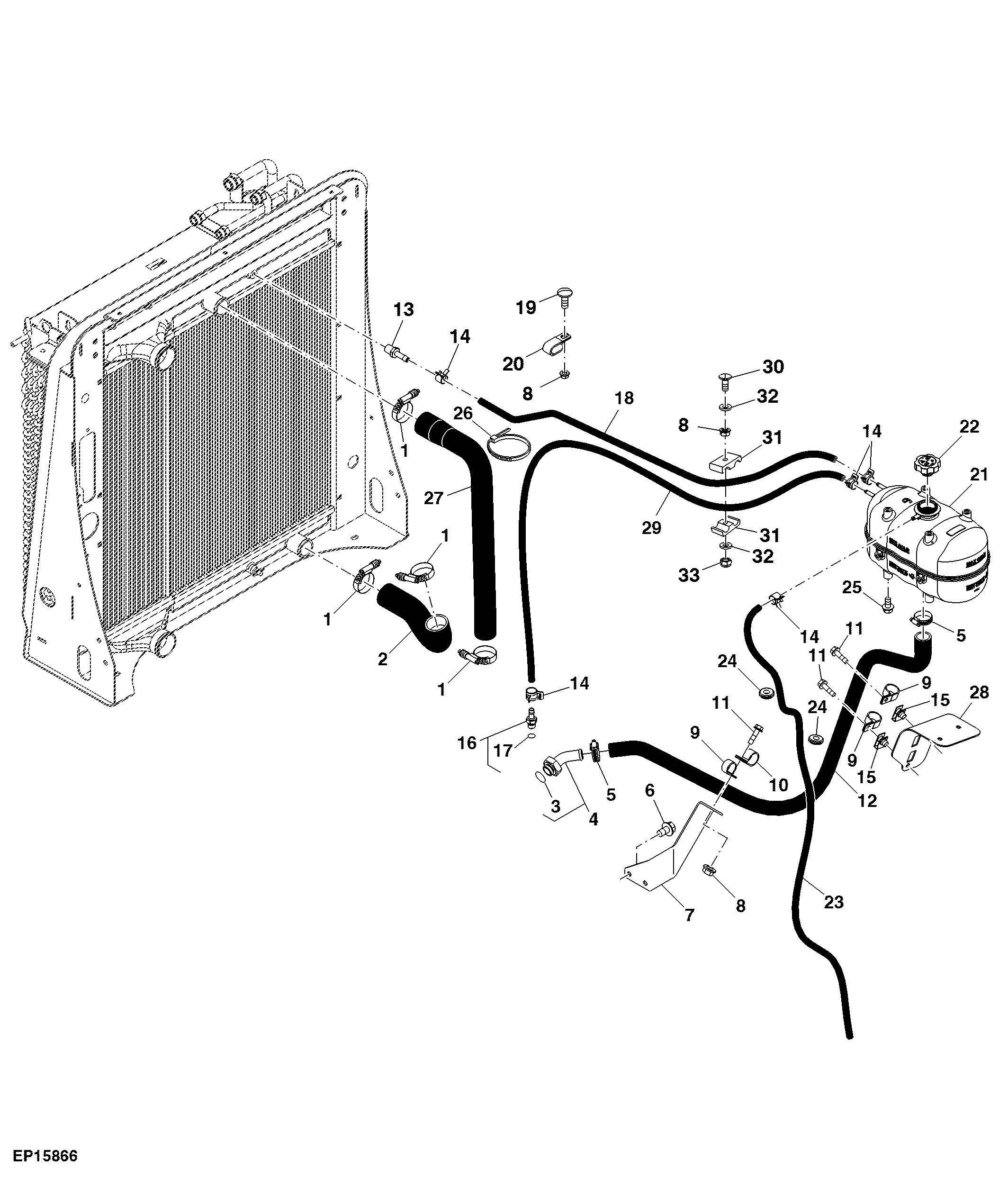

Coolant Tank and Radiator Hoses

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE56098	4	Clamp	-
2	AFH203424	1	Radiator Hose	LGTH = 315.5 mm, Lower Radiator
3	51M7051	1	O-Ring	26.600 X 2.900 mm
4	AT330120	1	Adapter Fitting	-
5	TY22467	2	Clamp	-
6	19M7787	2	Screw	M12 X 20
7	FH304876	1	Hose Support	-
8	14M7298	5	Flange Nut	M8
9	T26955	3	Clamp	-
10	R109479	1	Clamp	-
11	19M7868	3	Screw	M8 X 30
12	FH307251	1	Hose	LGTH = 1509.3 mm, Tank to Pump
13	AFH203511	1	Fitting	-
14	R202160	5	Clamp	-
15	M84971	2	Nut	-
16	AT323961	1	Adapter Fitting	-
17	51M7040	1	O-Ring	9.300 X 2.200 mm
18	-	1	Part 18	CTL 1335 mm, MF TY22502
19	03M7184	3	Bolt	M8 X 20
20	AH97280	3	Clip	-
21	AT326151	1	Tank	-
22	AT310335	1	Filler Cap	-
23	-	1	Part 23	CTL 1575 mm, MF TY22502
24	R38454	2	Grommet	-
25	19M7865	4	Screw	M8 X 16
26	H77698	3	Tie Band	-
27	AFH203425	1	Radiator Hose	LGTH = 673.1 mm, Upper Radiator
28	FH307535	1	Bracket	-
29	-	1	Part 29	CTL 1725 mm, MF TY22502
30	03M7216	1	Bolt	M8 X 50
31	H120847	2	Clamp	-
32	24H1305	2	Washer	13/32" X 13/16" X 0.065"
33	14M7166	1	Lock Nut	M8
