Открытый узел

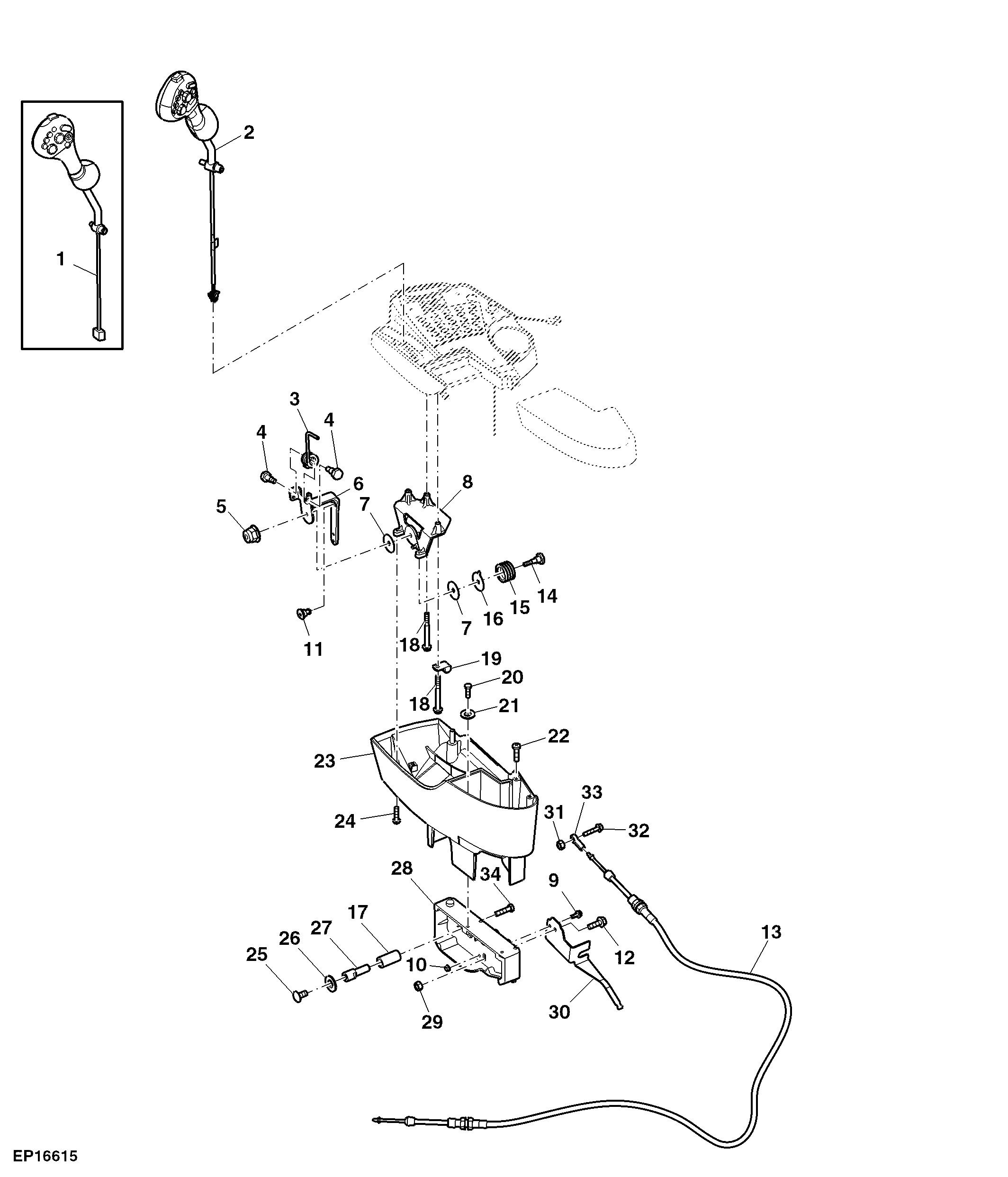

Armrest Housing, Hydro Lever And Cable

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AFH202494	1	Handle	-
2	AH235600	1	Handle	-
3	H154937	1	Torsion Spring	-
4	H131424	2	Bolt	-
5	14M7396	1	Lock Nut	M8
6	AFH204372	1	Arm	-
7	R113364	2	Washer	-
8	H152673	1	Bracket	-
9	19M7775	1	Screw	M6 X 16
10	14M7303	1	Flange Nut	M6
11	H206126	1	Pivot	-
12	19M7867	1	Screw	M8 X 25
13	AFH204306	1	Cable	-
14	H206118	1	Bolt	-
15	H207501	1	Compression Spring	-
16	H206117	1	Washer	-
17	R117718	2	Bushing	-
18	R124859	4	Screw	-
19	A34994	1	Clip	-
20	19M7407	4	Cap Screw	M8 X 25
21	24M7055	4	Washer	8.400 X 16 X 1.600 mm
22	R126355	2	Screw	-
23	R177553	1	Housing	-
24	R117569	2	Screw	-
25	03M7197	2	Bolt	M12 X 25
26	24M7047	2	Washer	13 X 24 X 2.500 mm
27	R134351	2	Pin Fastener	-
28	R189601	1	Housing	-
29	14M7273	1	Nut	M8
30	FH311054	1	Bracket	-
31	14M7528	1	Lock Nut	M6
32	19M7796	1	Screw	M6 X 30
33	RE56489	1	Link End	-
34	19M8637	2	Cap Screw	M10 X 40

Armrest Housing, Hydro Lever And Cable

Нет текстового описания
