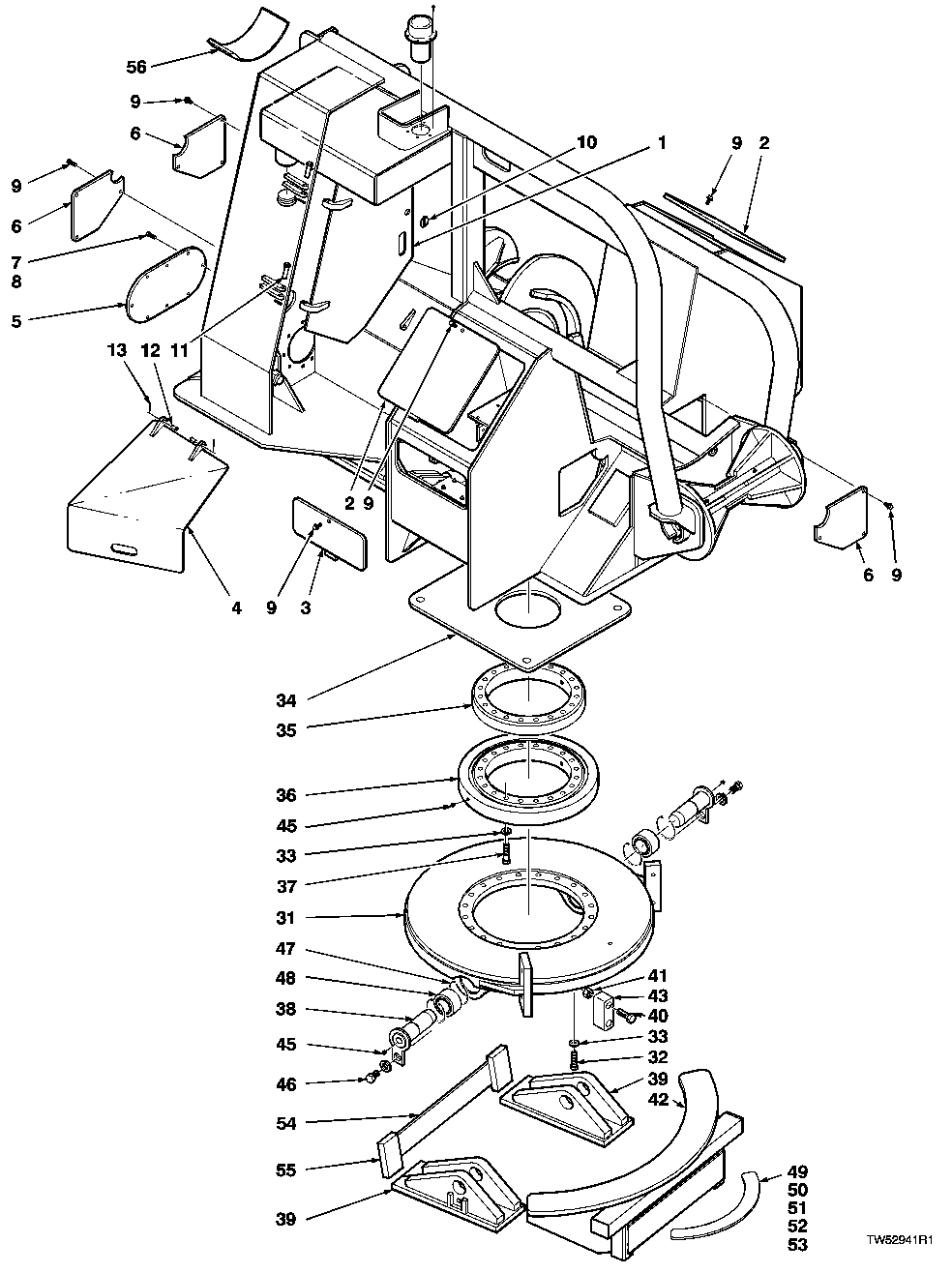

DOORS & PANELS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F301762	1	Door	-
2	F300663	2	Door	-
3	F301655	1	Door	-
4	F301761	1	Door	-
5	F300678	1	Door	-
6	F300768	4	Door	-
7	19H3693	8	Screw	3/8" X 1-1/4"
8	K40003	8	Lock Nut	(SUB FOR 810677900)
9	19H3879	15	Screw	3/8" X 3/4", (SUB FOR F301676)
10	F301691	1	Pin	-
11	F301692	2	Pin	-
12	F301775	2	Pin	-
13	11M7015	4	Cotter Pin	3.200 X 25 mm, (SUB FOR 840045400)
31	F301722	1	Pivot	-
32	19H2599	20	Cap Screw	5/8" X 2-1/2", (SUB FOR 810083600)
33	810000500	40	WASHER*5/8	-
34	F300701	1	Plate	-
35	F300816	1	Support	-
36	F300699	1	Ring	-
37	19H3208	20	Cap Screw	5/8" X 3", (SUB FOR 810083900)
38	F301651	2	Pin	-
39	F301760	4	Pivot	-
40	19H2644	4	Cap Screw	1/2" X 2-1/2", (SUB FOR 810082700)
41	BP12214	4	Lock Nut	(SUB FOR F301680)
42	F301757	1	Frame	-
43	F300695	2	Stop	-
45	JD7759	3	Lubrication Fitting	(SUB FOR 810000100)
46	19H2676	2	Cap Screw	3/8" X 1"
47	F302511	4	Ring	NOT ILLUSTRATED
48	F300697	2	Bearing	-
49	F303378	1	Plate	WITH 1/2-13 THREADS NOT ILLUSTRATED
50	F303414	5	Bolt	-
51	F300806	1	Strip	USED BEFORE S/N 991964 NOT ILLUSTRATED
52	F304109	1	Arm	WITH 5/8-11 THREADS NOT ILLUSTRATED
53	F304110	5	Bolt	NOT ILLUSTRATED
54	F300638	1	Plate	-
54	F300637	1	Plate	-
55	F301717	1	Plate	-
56	F301660	1	Knife	-
