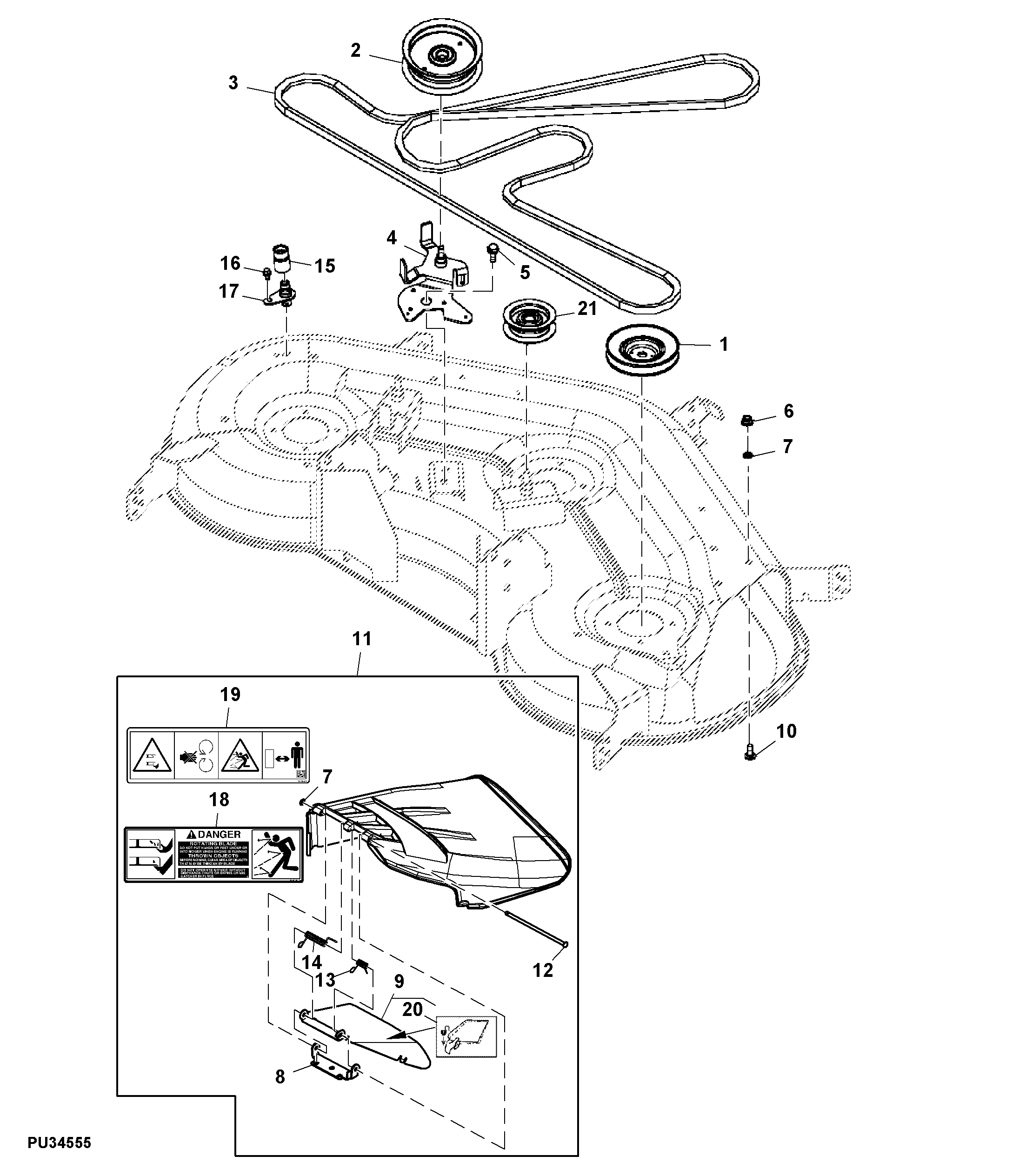

Mower Sheaves, Belt and Chute Assembly

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	GX22616	3	Sheave	OD = 132.80 mm
2	GY20629	1	Sheave	OD = 114.50 mm
2	GY22082	1	Sheave	OD = 114.50 mm
3	GX21833	1	Flat Belt	LGTH = 3599.4 mm, TK = 11.4 mm, WIDTH = 14.2 mm
4	GY20986	1	Arm	Pivot Idler W/ Stud
5	19M7867	1	Screw	M8 X 25
6	14M7396	4	Lock Nut	M8
7	M84309	3	Nut	-
8	M155988	1	Hinge	-
9	GY22119	1	Chute	SUB FOR GY22030; Inner Discharge
10	03M7184	2	Bolt	M8 X 20
11	GY22100	1	Chute	ORDER AUC11996
11	AUC11996	1	Chute	-
12	M138586	1	Pin Fastener	-
13	M131080	1	Spring	-
14	GX25866	1	Spring	SUB FOR M131359
15	GX22425	1	Quick Coupler	Hose
16	37M7458	1	Screw	M6 X 12, SUB FOR 37M7089
17	GX22426	1	Port Plate	Deck Wash
18	M89504	2	Label	-
19	M118040	2	Label	Danger, Not for Canada and USA
20	M133586	1	Label	Shield Unlock
21	GY22172	2	Sheave	OD = 69.9 mm, SUB FOR GY20067

Mower Sheaves, Belt and Chute Assembly
