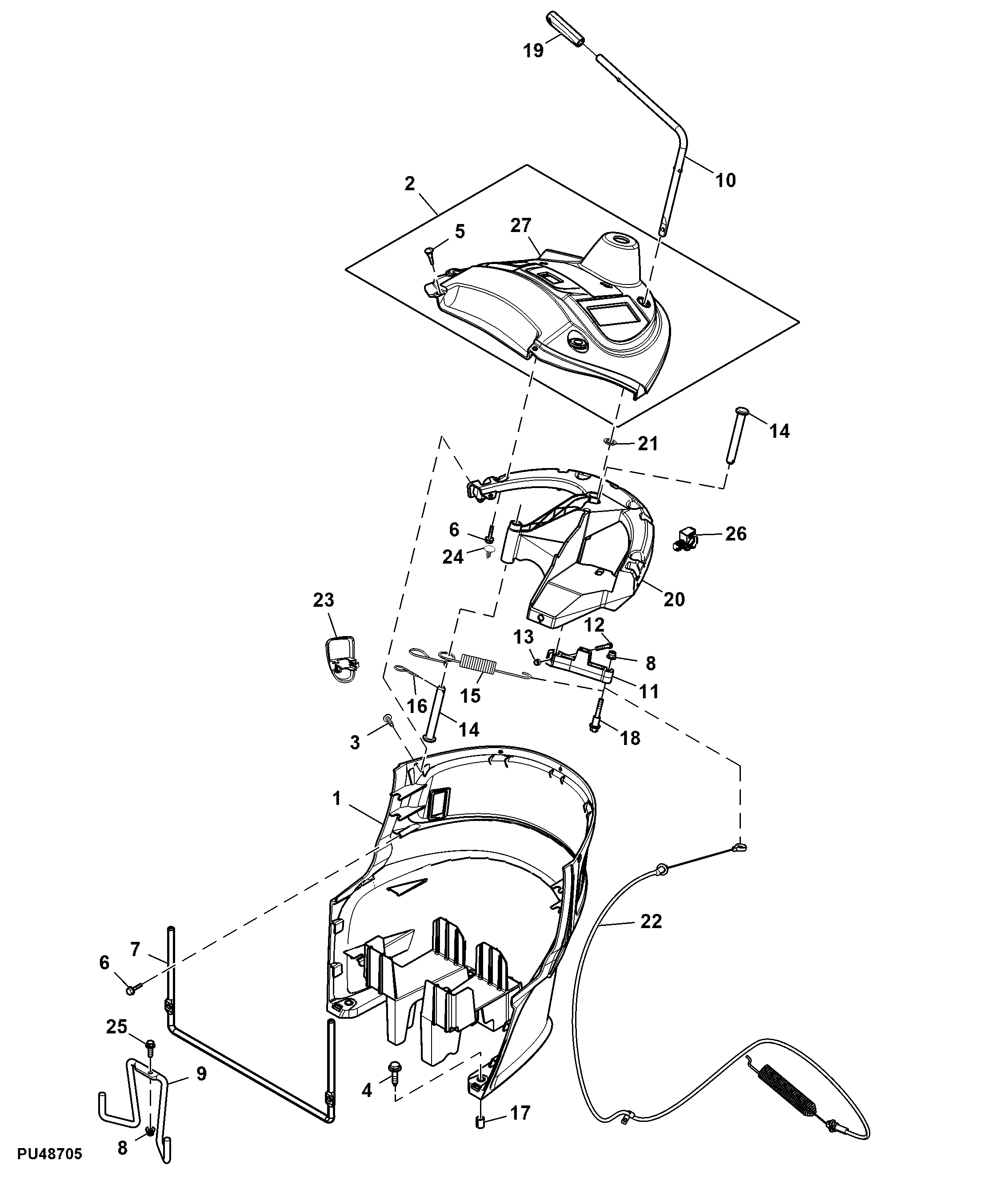

Instrument Panel and Pedestal

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	GY21490	1	Pedestal	SUB FOR GY21240
2	GY21472	1	Instrument Panel	ORDER (2) GX24208 AND UC13127; Dash
3	GX23580	5	Screw	-
4	GY21252	4	Screw With Washer	-
5	M156939	2	Bumper	Rubber Button
5	GX24208	2	Bumper	-
6	GX24487	6	Screw	SUB FOR M71217
7	GX23882	1	Support	Dash
8	14M7397	1	Lock Nut	M6
9	GX22691	1	Guide	"W" Belt
10	GX23453	1	Rod	PTO Engagement
11	GX24309	1	Arm	SUB FOR GX23454; PTO
12	19M7317	1	Screw	M5 X 30
13	14M7265	1	Lock Nut	M5
14	45M7045	2	Pin Fastener	12 X 90 mm
15	GX23581	1	Extension Spring	PTO Lever
16	GX26085	2	Spring Locking Pin	SUB FOR GX21022
17	GX23408	4	Spacer	-
18	GX23457	1	Bolt	-
19	GX22548	1	Knob	ORDER GX21417; PTO W/Symbols
19	GX21417	1	Knob	PTO W/Symbols
20	GX23144	1	Support	PTO
21	24M7044	1	Washer	13 X 20 X 2 mm
22	GY21641	1	Cable	SUB FOR GY21287; PTO
23	GX24198	1	Clip	SUB FOR GX23605
24	GX10571	1	Plug	Push
25	19M7862	1	Screw	M6 X 20
26	GX22054	2	Clip	Conduit, 1/4�? Plastic
27	UC15054	1	Instrument Panel	SUB FOR GX24153 OR UC13127
