Открытый узел

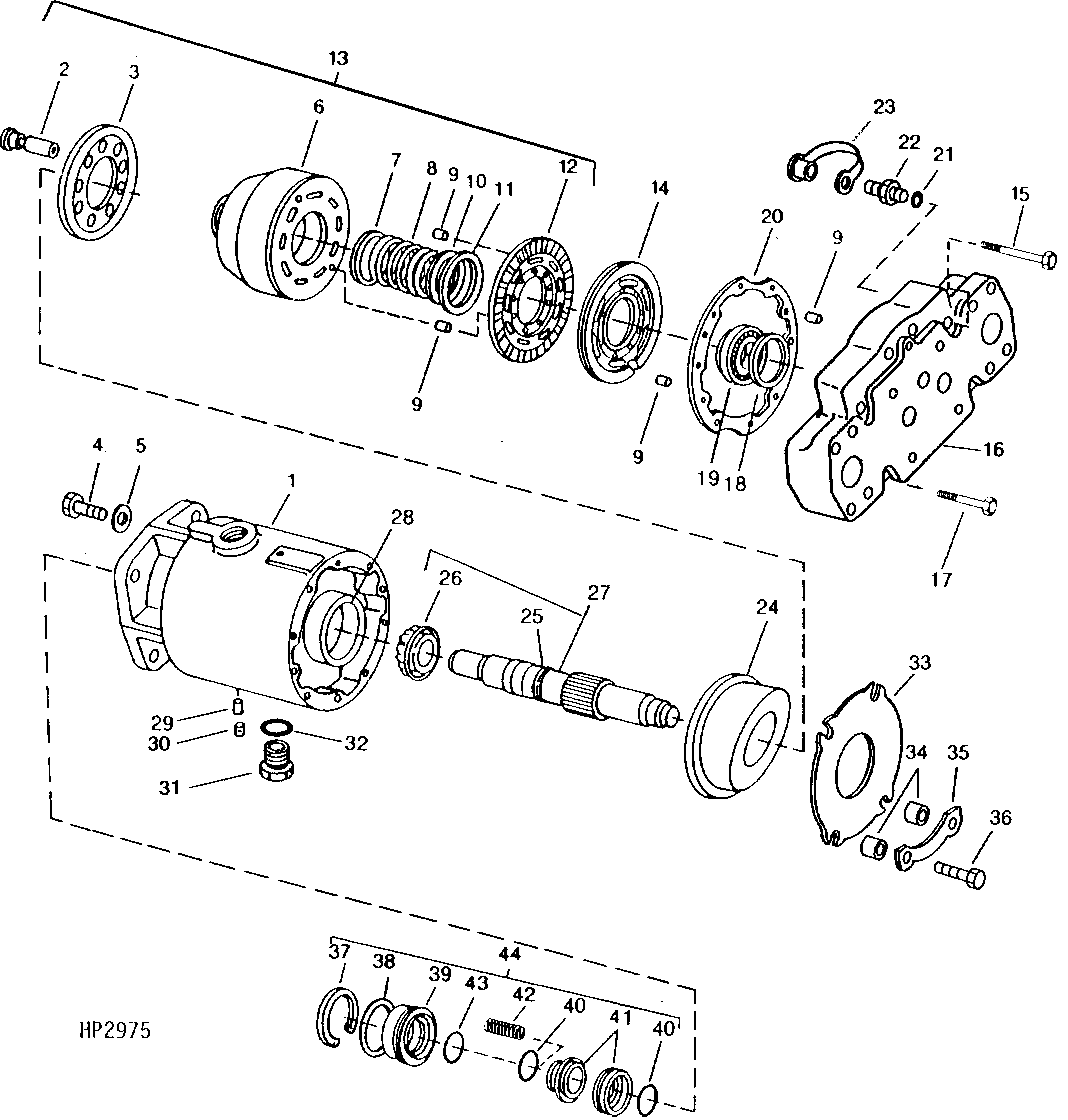

Hydrostatic Drive Motor ( Ring And Pinion )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH128575	1	Hydraulic Motor	(SUB AH166176)
1	-	1	Part 1	(SUB AH131310)
1	AH131310	1	Hydraulic Motor Reman	(REMAN FOR AH128575)
2	AH131169	1	Piston	-
3	-	1	Part 5	(KIT AH131171)
4	19H3192	2	Screw	5/16" X 3"
5	H135571	2	Sealing Washer	-
6	-	1	Part 8	(KIT AH131171)
7	-	1	Part 9	(KIT AH131171)
8	-	1	Part 10	(KIT AH131171)
9	H63271	5	Pin	-
10	-	1	Part 12	(KIT AH131171)
11	-	1	Part 13	(KIT AH131171)
12	H135500	1	Plate	-
12	AH131388	1	Piston	-
13	AH131171	1	Rotator Kit	-
13	AH131387	1	Rotator	-
14	H135509	1	Plate	-
15	19H1944	6	Cap Screw	3/8" X 2-3/4"
16	-	1	Part 20	(SUB AH131310)
16	AH128575	1	Hydraulic Motor	(SUB AH166176)
16	AH131310	1	Hydraulic Motor Reman	(REMAN FOR AH128575)
17	19H1800	2	Cap Screw	3/8" X 1-1/2"
18	AN122509	1	Shim	FIVE, .002", .005", .010" AND .015"
18	AH112678	1	Shim	-
19	AN122507	1	Tapered Roller Bearing	-
20	H214562	1	Gasket	(SUB FOR H135508)
21	R26448	2	O-Ring	-
22	AH125760	2	Hyd. Quick-Connect Coupler	-
23	R77175	2	Cover	-
24	-	1	Part 31	(SUB AH131310)
24	AH128575	1	Hydraulic Motor	(SUB AH166176)
24	AH131310	1	Hydraulic Motor Reman	(REMAN FOR AH128575)
25	-	1	Part 34	-
26	-	1	Part 35	-
27	AH133661	1	Shaft	-
28	JD9113	1	Bearing Cup	-
29	H64813	1	Dowel Pin	-
30	15H558	1	Pipe Plug	1/8"
31	R27175	1	Drain Plug	-
32	U12547	1	O-Ring	-
33	-	1	Part 42	(KIT AH131391)
34	-	4	Part 43	(KIT AH131391)
35	-	1	Part 44	(KIT AH131391)
36	19H3053	4	Screw	5/16" X 1"
37	N126612	1	Snap Ring	-
38	R112857	1	O-Ring	-
39	-	1	Part 48	(KIT AN193085)
40	N196034	2	O-Ring	-
41	-	1	Part 50	(KIT AN193085)
42	N191174	6	Compression Spring	-
43	U15415	1	O-Ring	-
44	AN193085	1	Seal Kit	-
..	AH131391	1	Holder Kit	(INCLUDES KEYS 33, 34 AND 35)
..	AH131392	1	Plate Kit	-
..	AH128575	1	Hydraulic Motor	(INCLUDES AH131173 MOTOR VALVE) (SUB AH166176)
..	AH131310	1	Hydraulic Motor Reman	(REMAN FOR AH128575)

Hydrostatic Drive Motor ( Ring And Pinion )

Нет текстового описания
