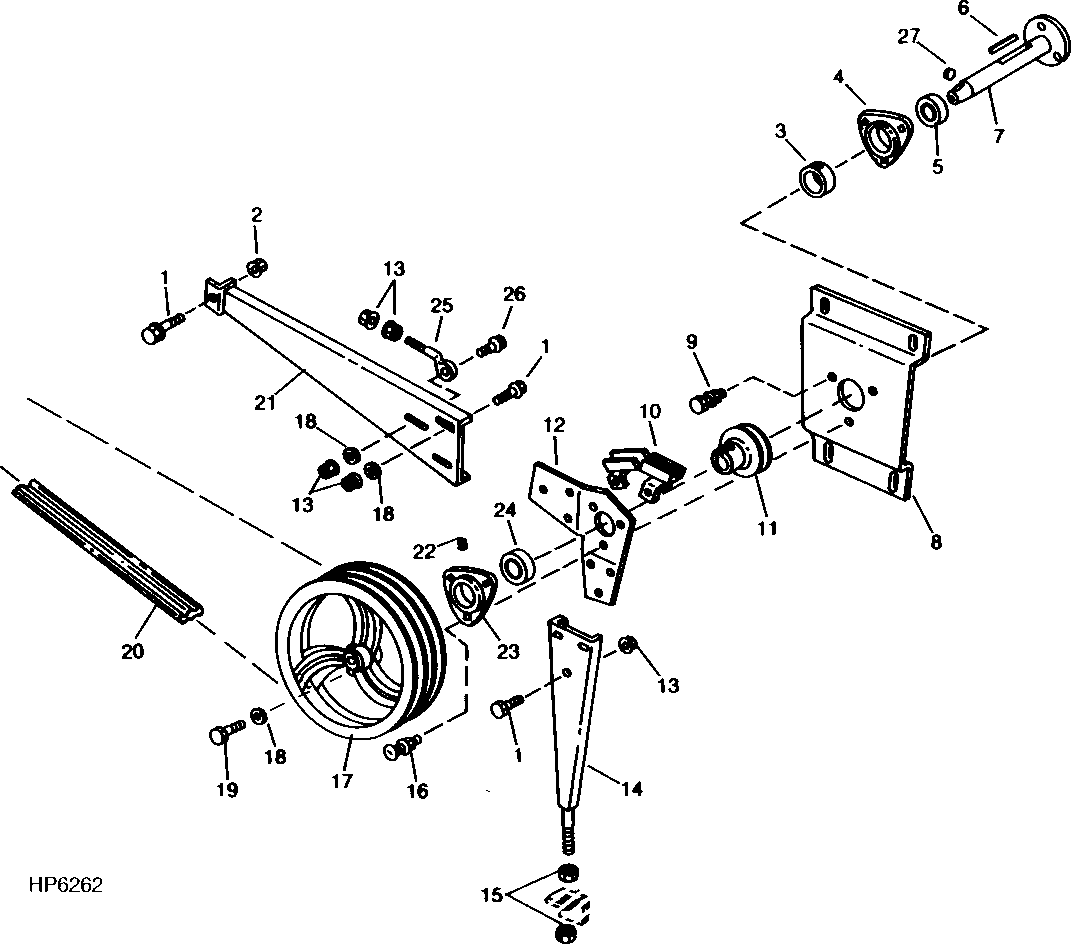

ENGINE GEARBOX TO MODULE DRIVES - CONTINUED

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7789	3	Screw	M12 X 30
2	14M7299	1	Flange Nut	M12
3	JD9201	1	Eccentric Locking Collar	-
4	H93927	1	Housing	-
5	JD9276	1	Ball Bearing	-
6	-	1	Part 6	(MAKE FROM H64376 KEY STOCK)
7	H147229	1	Shaft	-
8	H155758	1	Plate	-
9	19M7897	3	Screw	M8 X 35
10	AH146394	1	Trough	-
11	H143745	1	Pulley	STRAW CHOPPER
11	AH137260	1	Pulley	STRAW SPREADER (ILLUSTRATED)
11	AH148385	1	Sheave	FINE CUT CHOPPER
12	H144524	1	Plate	-
13	14M7299	7	Flange Nut	M12
14	AH135958	1	Brace	-
15	14M7300	2	Flange Nut	M20
16	03M7193	3	Bolt	M10 X 35
16	14M7299	3	Flange Nut	M12
17	H146292	1	Pulley	760 RPM STANDARD
17	H147294	1	Pulley	500 RPM CORN
18	T20217	3	Washer	12.954 X 43.942 X 6.350 mm (0.510" X 1.730" X 1/4")
19	19M7785	1	Screw	M10 X 25
20	H141429	1	V-Belt	-
21	AH135952	1	Brace	-
22	JD7788	1	Lubrication Fitting	-
23	H144383	1	Housing	-
24	DC30395	1	Ball Bearing	-
25	H116065	1	Eyebolt	-
26	19M8112	1	Screw	M12 X 55
27	26M6787	1	Shaft Key	10 X 32 mm

ENGINE GEARBOX TO MODULE DRIVES - CONTINUED
