Открытый узел

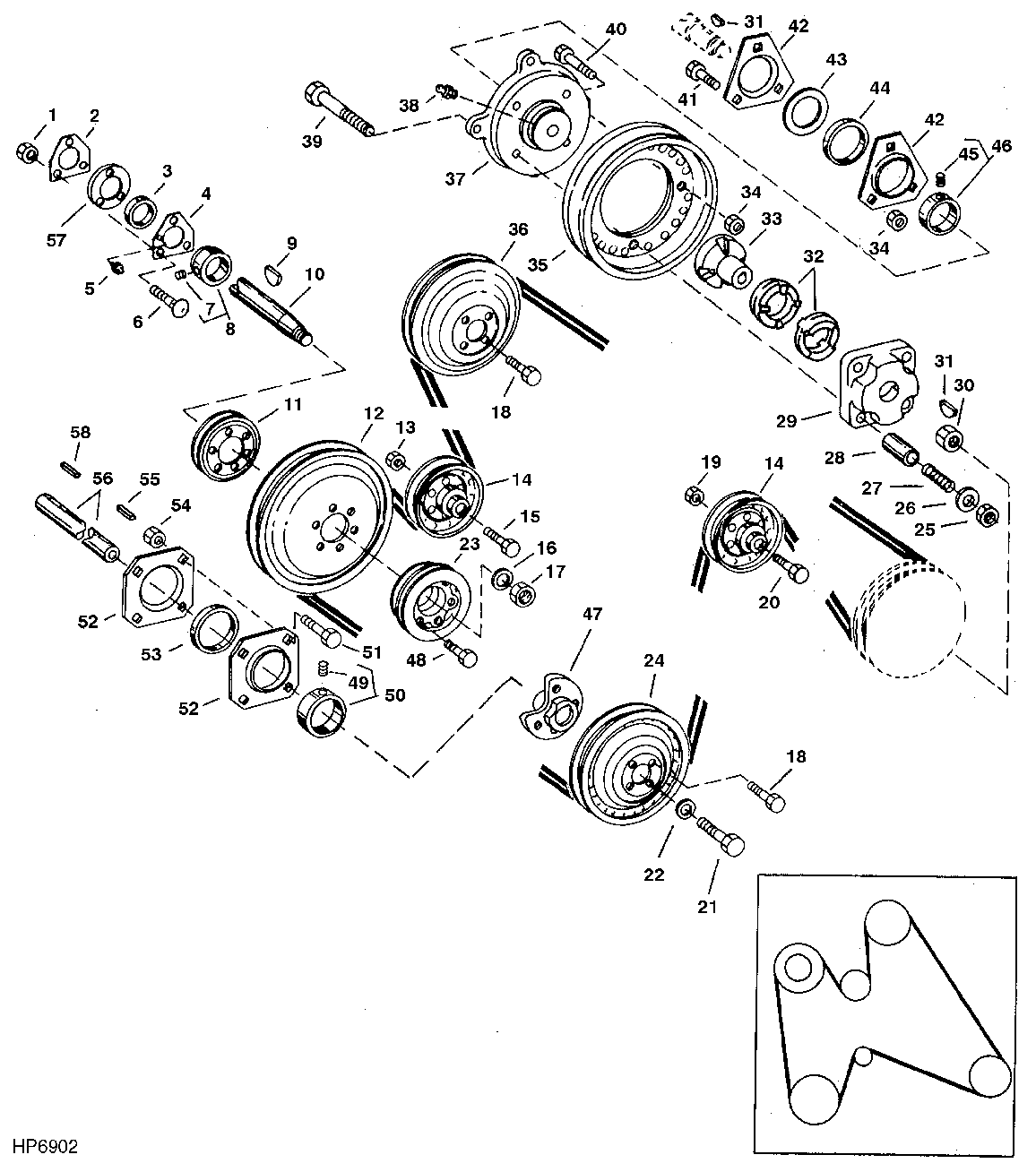

CONVEYOR AUGERS, SIEVE AND CHAFFER DRIVE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	3	Flange Nut	M10
2	H135410	1	Pressed Flanged Housing	-
3	AH139296	1	Ball Bearing	-
4	AH129420	1	Pressed Flanged Housing	-
5	JD7846	1	Lubrication Fitting	-
6	03M7191	3	Bolt	M10 X 25
7	-	1	Part 7	-
8	AH133191	1	Eccentric Locking Collar	-
9	H153524	1	Key	WOODRUFF (HARDENED)
10	H132208	1	Jackshaft	(SUB H212308)
10	H212308	1	Spindle	-
11	H131170	1	Pulley	-
12	AH104783	1	Pulley	-
13	14M7291	1	Flange Nut	M16
14	AH94450	2	Idler	-
15	19M7824	1	Screw	M16 X 60
16	24M7091	1	Washer	26 X 44 X 4 mm
17	14M7413	1	Lock Nut	M24
18	19M7784	8	Screw	M10 X 20
19	14M7291	1	Flange Nut	M16
20	19M7824	1	Screw	M16 X 60
21	19M7283	2	Cap Screw	M16 X 35
22	T119912	2	Washer	-
23	H142143	1	Pulley	-
24	AH126188	1	Pulley	-
25	14M7400	4	Lock Nut	M10
26	24H1730	4	Washer	13/32" X 1-1/2" X 0.120"
27	R56722	4	Compression Spring	-
28	H87206	4	Spacer	-
29	H89525	1	Retainer	-
30	14M7300	1	Flange Nut	M20
31	26M4226	1	Shaft Key	5 X 19 mm
32	H128265	2	Slip Clutch	-
33	H131098	1	Hub	-
34	14M7296	4	Flange Nut	M10
35	AH126094	1	Pulley	-
36	AH134596	1	Idler	-
37	H135423	1	Hub	-
38	JD7797	1	Lubrication Fitting	-
39	19M8166	4	Cap Screw	M10 X 110
40	19M7786	4	Screw	M10 X 30
41	03M7191	3	Bolt	M10 X 25
42	E10018	2	Pressed Flanged Housing	-
43	H102533	2	Shim	-
44	AH129451	1	Ball Bearing	-
45	-	1	Part 46	-
46	AH129452	1	Eccentric Locking Collar	-
47	H133603	1	Hub	-
48	19M7810	6	Screw	M10 X 80
49	22M7081	2	Set Screw	M10 X 10
50	AL14674	2	Eccentric Locking Collar	-
51	03M7197	8	Bolt	M12 X 25
52	H133621	4	Pressed Flanged Housing	-
53	AXE61820	2	Ball Bearing	SUB FOR JD39109
54	14M7299	16	Flange Nut	M12
55	49M7040	1	Shaft Key	6 X 100 mm
56	H133598	1	Shaft	CLEANING SHOE SHAFT
57	H105578	1	Shim	-
58	-	1	Part 59	6 X 50MM, (CUT FROM H150268)

CONVEYOR AUGERS, SIEVE AND CHAFFER DRIVE

Нет текстового описания
