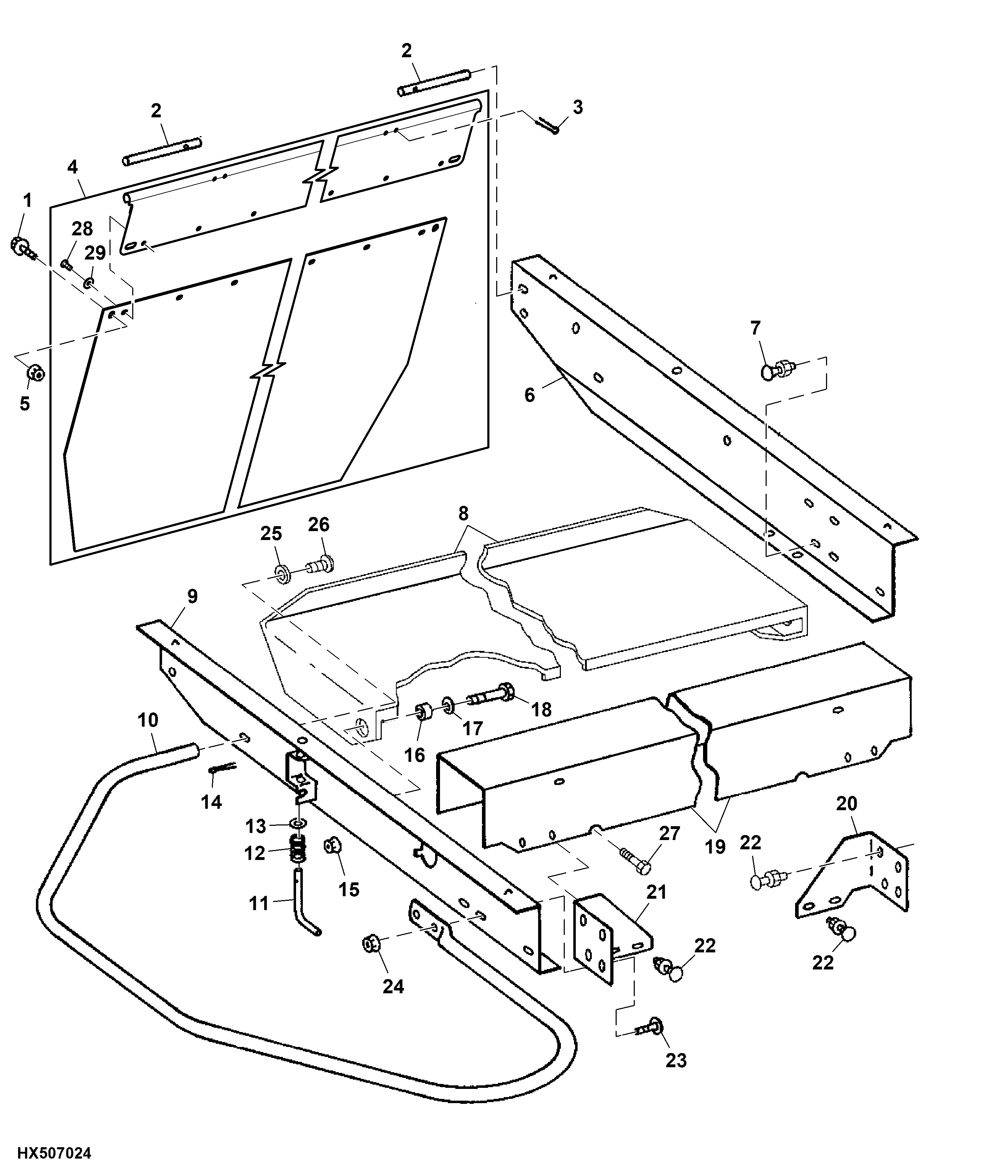

Straw spreader frame and lower curtain

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7865	2	Screw	M8 X 16
2	H131865	2	Pin	-
3	11M7086	2	Cotter Pin	2.500 X 50 mm
4	AH135658	1	Limit Curtain	-
5	14M7298	2	Flange Nut	M8
6	AH141355	1	Plate	-
7	03M7188	2	Bolt	M8 X 40
7	14M7298	2	Flange Nut	M8
8	AH141216	1	Platform	-
9	AH141356	1	Plate	-
10	AH137688	2	Guard	-
11	H136179	2	Pin	-
12	B28970	2	Spring	-
13	24H1341	2	Washer	17/32" X 15/16" X 0.060"
14	11M7059	2	Cotter Pin	3.200 X 20 mm
15	14M7299	2	Flange Nut	M12
16	M40613	2	Bushing	-
17	24M7180	2	Washer	13 X 37 X 3 mm
18	19M7791	2	Bolt	M12 X 40
19	H145922	1	Channel	-
20	H145920	1	Brace	-
21	H145921	1	Brace	-
22	03M7184	8	Bolt	M8 X 20
22	14M7298	8	Flange Nut	M8
23	03M7185	4	Bolt	M8 X 25
24	14M7298	6	Flange Nut	M8
25	24M7180	2	Washer	13 X 37 X 3 mm
26	19H1792	2	Cap Screw	1/2" X 1"
27	37M7058	6	Screw	M8 X 20
28	R113189	14	Rivet	-
29	24M7139	14	Washer	6.400 X 18 X 1.600 mm

Straw spreader frame and lower curtain

Нет текстового описания
