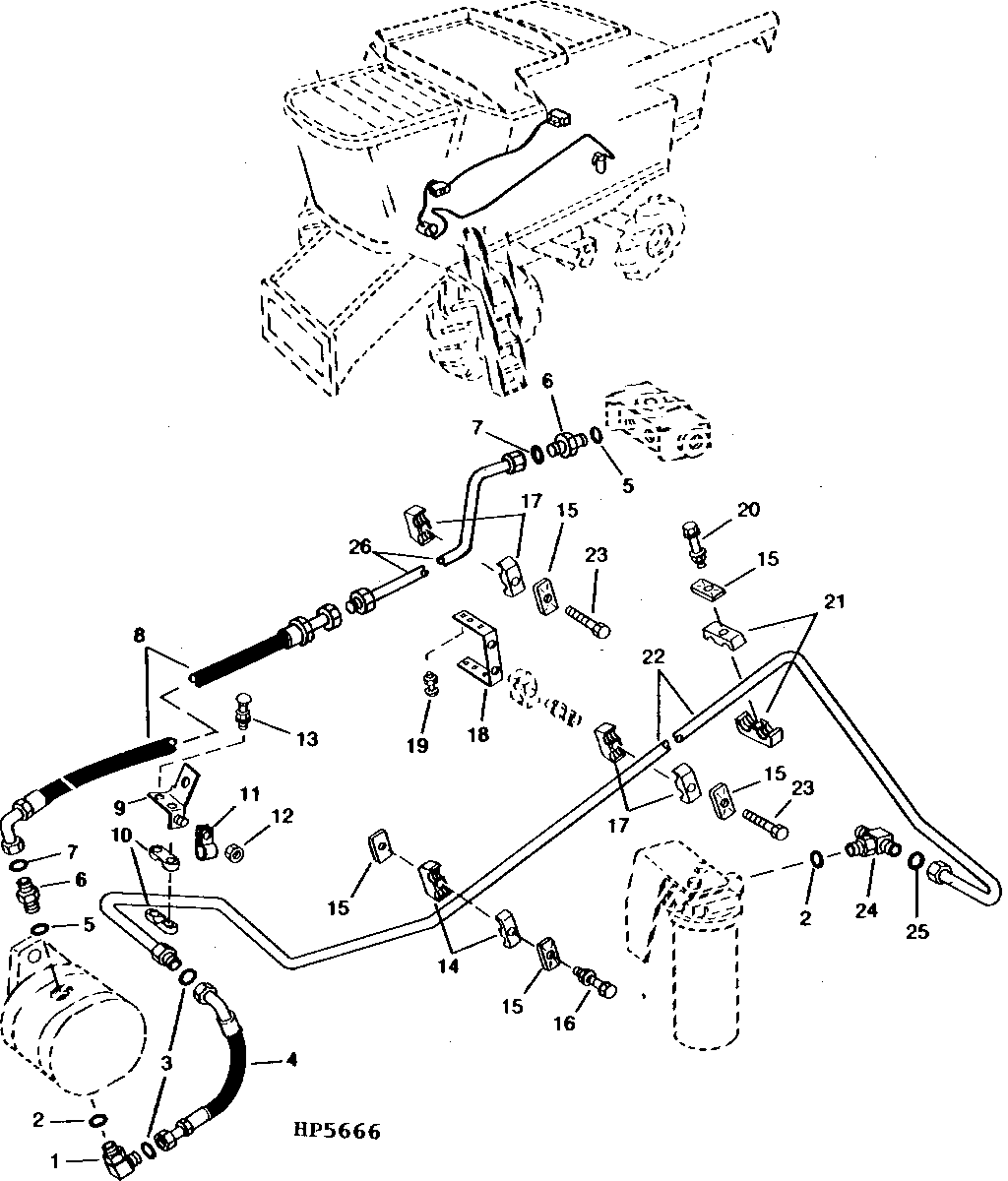

REEL PUMP HYDRAULIC LINES AND HOSES (645510 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H1052	1	Elbow Fitting	-
2	R29936	2	O-Ring	-
3	T77858	2	O-Ring	-
4	AH128584	1	Hydraulic Hose	(REEL PUMP SUCTION)
5	R26906	2	O-Ring	-
6	38H1174	2	Adapter Fitting	-
7	T77857	2	O-Ring	-
8	AH140832	1	Hydraulic Hose	(REEL PUMP PRESSURE)
9	AH126389	1	Bracket	-
10	H114432	2	Clamp	-
11	T72393	1	Clamp	-
12	14M7298	1	Flange Nut	M8
13	03M7280	2	Bolt	M6 X 45
13	14M7303	2	Flange Nut	M6
14	H114897	2	Clamp	-
15	H112567	4	Plate	-
16	19M7801	1	Screw	M8 X 60
16	14M7298	1	Flange Nut	M8
17	H114897	2	Clamp	-
18	H131115	1	Bracket	-
19	03M7184	4	Bolt	M8 X 20
19	14M7396	4	Lock Nut	M8
20	19M8319	1	Screw	M8 X 50
20	14M7298	1	Flange Nut	M8
21	H120362	2	Clamp	-
22	AH128859	1	Oil Line	(REEL PUMP SUCTION)
23	19M8317	1	Screw	M8 X 40
24	38H1437	1	Tee Fitting	-
25	T76938	1	O-Ring	-
26	AH140932	1	Oil Line	PRESSURE

REEL PUMP HYDRAULIC LINES AND HOSES (645510 - )
