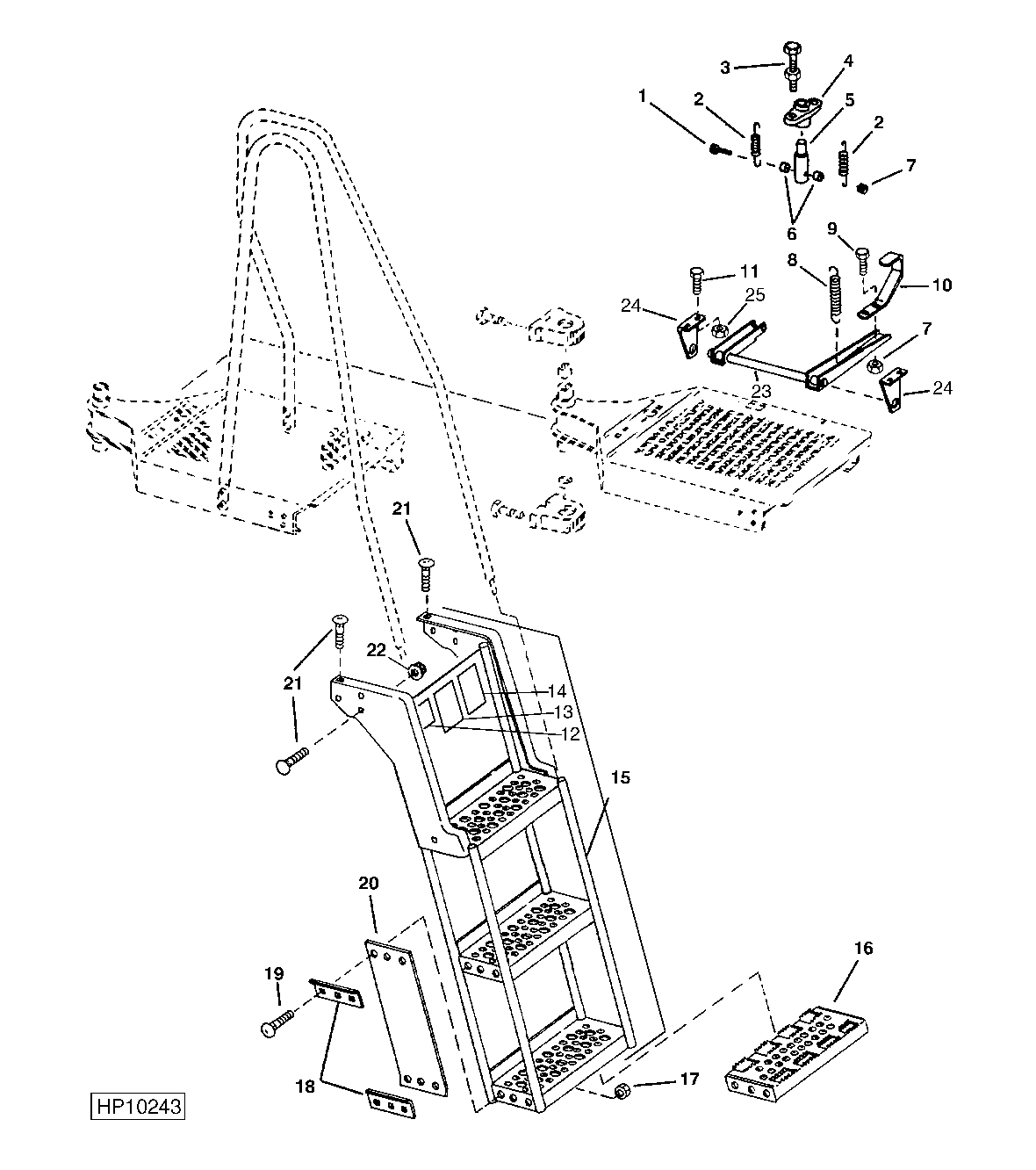

Operators Platform Ladder and Latch (660401 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7803	1	Screw	M8 X 70
2	H137360	2	Extension Spring	-
3	03M7186	2	Bolt	M8 X 30
3	14M7396	2	Lock Nut	M8
4	H129761	1	Bushing	-
5	H129760	1	Pin	-
6	28H1903	2	Bushing	0.364" X 0.540" X 3/4"
7	14M7298	3	Flange Nut	M8
8	R60730	1	Extension Spring	-
9	03M7184	2	Bolt	M8 X 20
10	H133514	1	Lever	-
11	03M7251	4	Bolt	M6 X 12
12	E82510	1	Label	-
13	H149064	1	Label	-
14	H170654	1	Safety Sign	-
15	AH170942	1	Ladder	(SUB FOR AH145678 OR AH165990)
16	H136011	1	Step	-
17	14M7396	1	Lock Nut	M8
18	H136127	4	Plate	-
19	03M7185	1	Bolt	M8 X 25
20	H136126	2	Hanger	(USE WITH AH133499)
21	03M7190	8	Bolt	M10 X 20
22	14M7400	8	Lock Nut	M10
23	AH128610	1	Latch	-
24	H129763	2	Bracket	-
25	14M7303	4	Flange Nut	M6

Operators Platform Ladder and Latch (660401 - )
