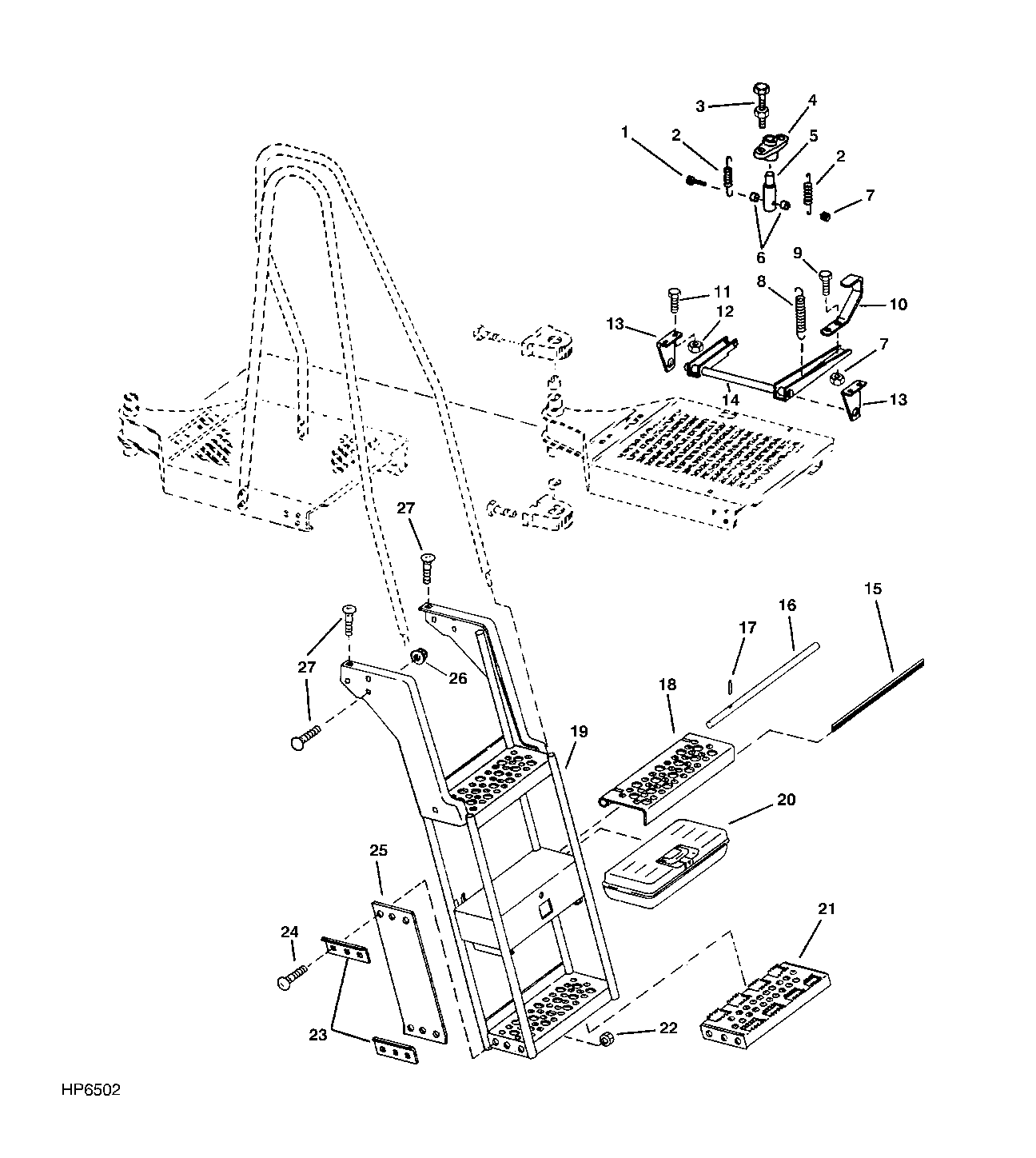

Operators Platform Ladder and Latch ( - 660400)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7803	1	Screw	M8 X 70
2	H137360	2	Extension Spring	-
3	03M7186	2	Bolt	M8 X 30
3	14M7396	2	Lock Nut	M8
4	HXE30429	1	Bushing	SUB FOR H129761
5	H129760	1	Pin	-
6	28H1903	2	Bushing	0.364" X 0.540" X 3/4"
7	14M7298	3	Flange Nut	M8
8	R60730	1	Extension Spring	-
9	03M7184	2	Bolt	M8 X 20
10	H133514	1	Lever	-
11	03M7251	4	Bolt	M6 X 12
12	14M7303	4	Flange Nut	M6
13	H129763	2	Bracket	-
14	AH128610	1	Latch	-
15	-	1	Part 16	CUT 400 MM (16"), FROM N191488 (USE WITH AH131848)
16	H133327	1	Pin	-
17	11M7081	2	Cotter Pin	2.500 X 20 mm
18	H136012	1	Step	-
19	AH131747	1	Ladder	-
20	AH114877	1	Toolbox	-
21	H136011	1	Step	-
22	14M7396	1	Lock Nut	M8
23	H136127	4	Plate	-
24	03M7185	12	Bolt	M8 X 25
25	H136126	2	Hanger	(USE WITH AH133499)
26	14M7400	8	Lock Nut	M10
27	03M7190	8	Bolt	M10 X 20
