Horizontal Unloading Auger Housing (14- and 17-FT.)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	19M7867	4	Screw	M8 X 25
3	24H1291	8	Washer	21/64" X 1-15/32" X 7/64"
4	14M7298	4	Flange Nut	M8
5	19M7868	11	Screw	M8 X 30
5	14M7396	11	Lock Nut	M8
6	AH145049	1	Housing	17' (SOLID), (SUB FOR AH140334)
7	19M7867	8	Screw	M8 X 25
8	24M7207	8	Washer	8.400 X 24 X 2 mm
9	14M7298	8	Flange Nut	M8
10	03M7184	2	Bolt	M8 X 20
11	28H5	3	Washer	0.269" X 0.405" X 1/4"
12	14M7303	3	Flange Nut	M6
13	H141450	1	Strap	-
14	24H1291	4	Washer	21/64" X 1-15/32" X 7/64"
15	14M7298	2	Flange Nut	M8
16	14M7298	1	Flange Nut	M8
17	24H1291	1	Washer	21/64" X 1-15/32" X 7/64"
18	19M7867	1	Screw	M8 X 25
19	19M7863	3	Screw	M6 X 25
19	19M7796	3	Screw	M6 X 30
20	24H1291	9	Washer	21/64" X 1-15/32" X 7/64"
1A	H141449	1	Spout	-
1B	H149780	1	Spout	-

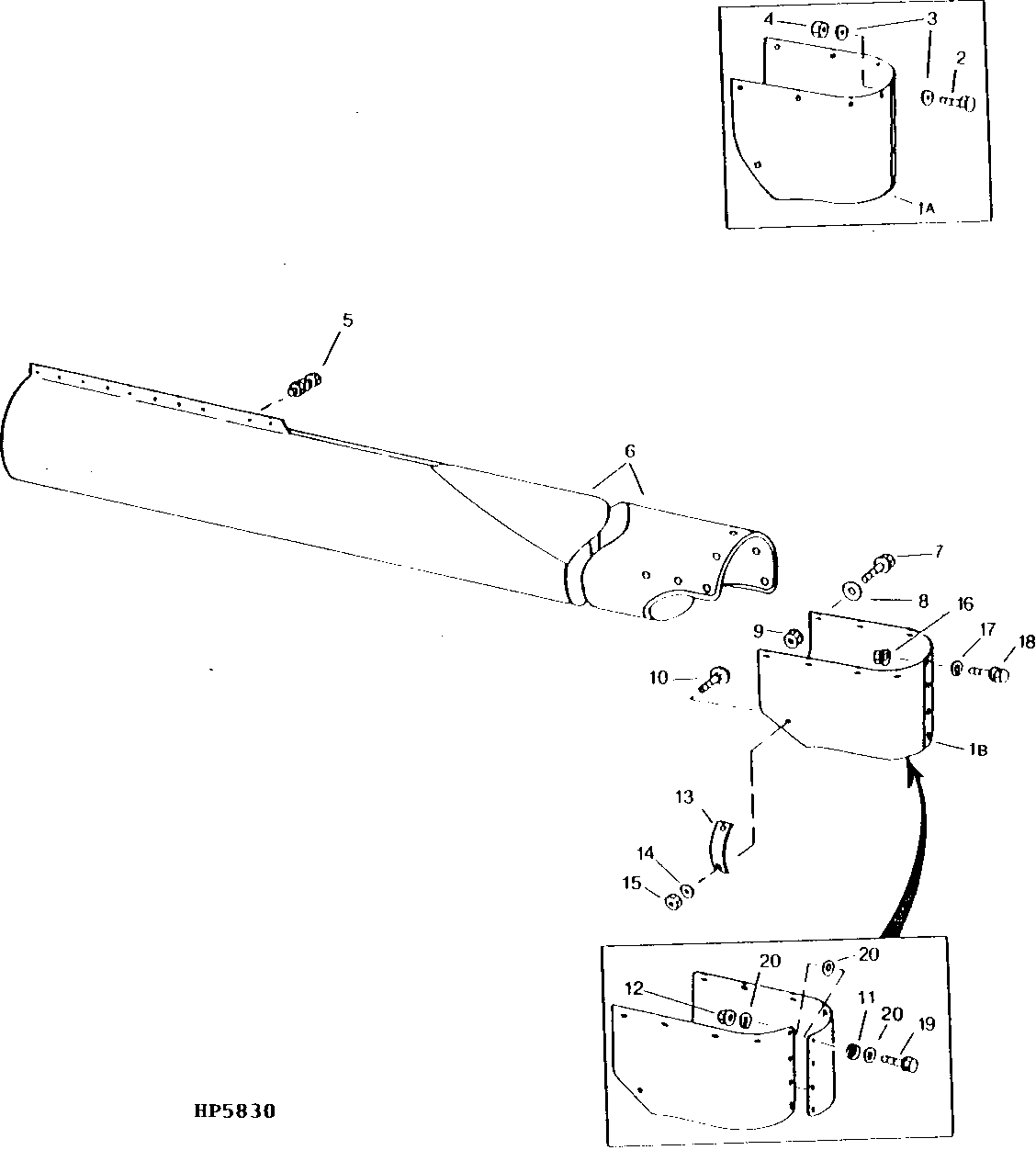

Horizontal Unloading Auger Housing (14- and 17-FT.)
