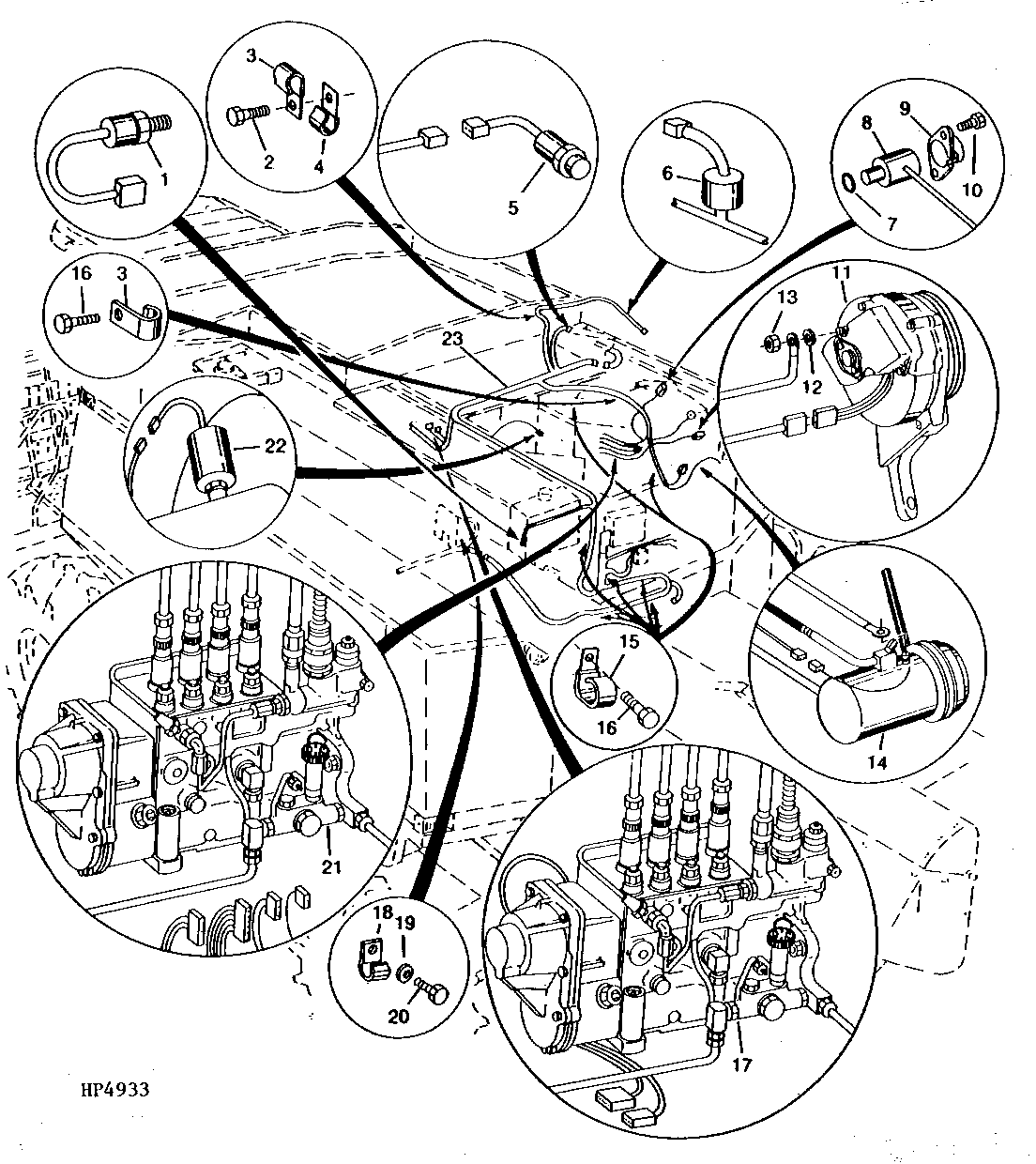

Harness for 6076 Engine (Upper Parts)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH116105	1	Switch	HYD. OIL TEMP.
2	19M7865	1	Screw	M8 X 16
3	AH96317	1	Clip	(SUB FOR AH89486)
4	AH89557	1	Clip	-
5	AH138802	1	Switch	CHARGE AIR TEMPERATURE
5	AH148258	1	Switch	CHARGE AIR TEMPERATURE
6	RE24307	1	Pressure Switch	A/C HIGH PRESSURE
7	R79915	1	O-Ring	-
8	RE12180	1	Sensor	ENGINE TACH
9	R67230	1	Cover	-
10	19H1948	2	Cap Screw	1/4" X 3/4"
10	12H302	2	Lock Washer	1/4"
10	24H1287	2	Washer	9/32" X 5/8" X 0.065"
11	-	1	Part 14	(SUB FOR TY6653) (SEE ELECTRICAL SECTION)
12	12H297	1	Lock Washer	1/4"
13	14H786	1	Nut	1/4"
14	-	1	Part 17	(SEE OPERATOR'S STATION SECTION)
15	AH89557	3	Clip	-
15	AH96317	1	Clip	(SUB FOR AH89486)
16	19M7774	1	Screw	M6 X 12
17	-	1	Part 21	(SEE ENGINE SECTION)
18	AH90990	1	Clip	-
19	14M7298	1	Flange Nut	M8
20	19M7865	1	Screw	M8 X 16
21	-	1	Part 25	(SEE ENGINE SECTION)
22	AH148259	1	Switch	AIR CLEANER (PLUGGED) (SUB FOR AH113292)
23	AH142595	1	Wiring Harness	(SUB FOR AH134291 OR AH142596)
23	AH142597	1	Wiring Harness	MUST BE USED WITH HARNESSES WHEN USED ON MACHINES PRIOR
23	AH148406	1	Wiring Harness	(SUB FOR AH144954)

Harness for 6076 Engine (Upper Parts)

Нет текстового описания
