Открытый узел

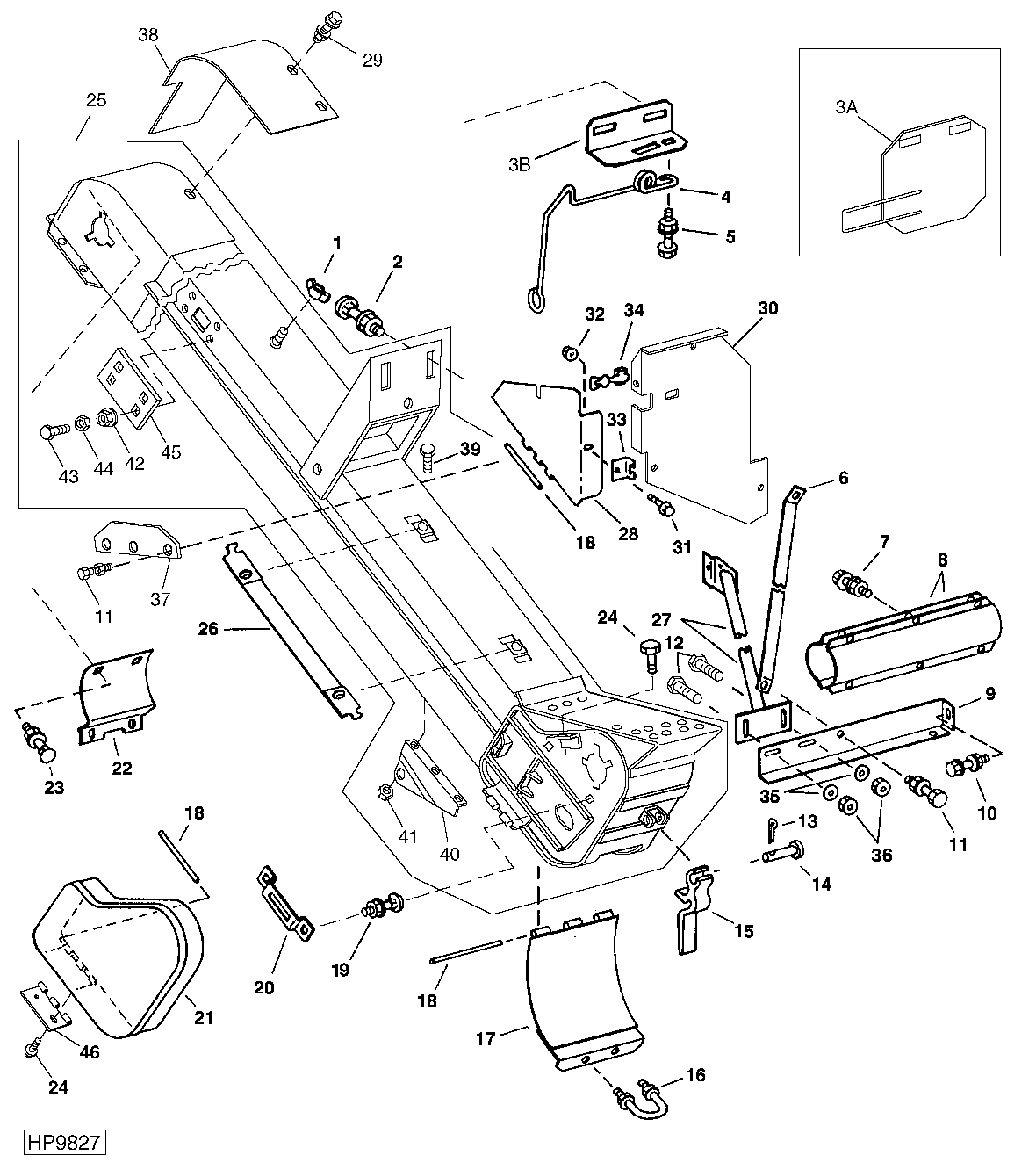

Tailings Elevator Housing (665436 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7020	1	Wing Nut	M8
2	03M7190	2	Bolt	M10 X 20
2	14M7296	2	Flange Nut	M10
4	H130930	1	Spring	-
5	19M7784	1	Screw	M10 X 20
5	14M7296	1	Flange Nut	M10
6	H146536	1	Support	-
7	19M7868	1	Screw	M8 X 30
7	14M7298	1	Flange Nut	M8
8	H136054	2	Housing	SOLID
8	H136055	2	Housing	PERFORATED
9	H130667	1	Support	(SUB H171006) ELEVATOR
9	H171006	1	Support	-
10	19M7785	2	Screw	M10 X 25
10	14M7296	2	Flange Nut	M10
11	19M7865	4	Screw	M8 X 16
11	14M7298	4	Flange Nut	M8
12	19M7785	2	Screw	M10 X 25
13	11M7081	1	Cotter Pin	2.500 X 20 mm
14	RV810A	1	Pin Fastener	DRILLED
15	H101297	1	Lever	-
16	H105519	1	U-Bolt	-
16	24M7139	2	Washer	6.400 X 18 X 1.600 mm
16	14M7397	2	Lock Nut	M6
17	AH130892	1	Door	SOLID
18	H76083	3	Pin	CUT TO LENGTH
19	03M7184	2	Bolt	M8 X 20
19	14M7298	2	Flange Nut	M8
20	H130661	1	Bracket	-
21	AH130886	1	Shield	METAL, (SUB AH166698)
21	AH166698	1	Shield	PLASTIC
22	H147846	1	Deflector	-
23	03M7183	2	Bolt	M8 X 16
23	14M7298	2	Flange Nut	M8
24	19M7865	1	Screw	M8 X 16
25	BXE11005	1	Elevator Kit	SUB FOR AH141573, AH156177, AH150192, AH163614 OR AH169233; INCLUDES H149099 AND H166357
26	H149997	1	Grip	-
27	AH142163	1	Support	-
28	H152086	1	Shield	-
28	H160715	1	Shield	-
29	19M7775	2	Screw	M6 X 16
29	14M7303	2	Flange Nut	M6
30	H154959	1	Shield	-
31	19M7775	1	Screw	M6 X 16
31	19M7865	2	Screw	M8 X 16
32	14M7303	1	Flange Nut	M6
33	H141549	1	Angle	-
33	M84971	2	Nut	-
34	A44990	1	Latch	-
35	24M7239	2	Washer	10.700 X 21 X 2.500 mm
36	14M7296	2	Flange Nut	M10
37	H159491	1	Shield	(SUB FOR H152087)
38	H152097	1	Shield	-
39	19M7866	3	Screw	(A) M8 X 20
40	H158736	1	Plate	(A)
41	14M7298	3	Flange Nut	(A) M8
42	M80082	8	Push Nut	-
43	03M7221	8	Bolt	(A) M6 X 16
44	14M7303	8	Flange Nut	(A) M6
45	H168019	2	Cover	(A)
46	H172528	1	Hinge	USE WITH PLASTIC COVER
3A	AH146386	1	Bracket	-
3B	H132708	1	Bracket	-

Tailings Elevator Housing (665436 - )

Нет текстового описания
