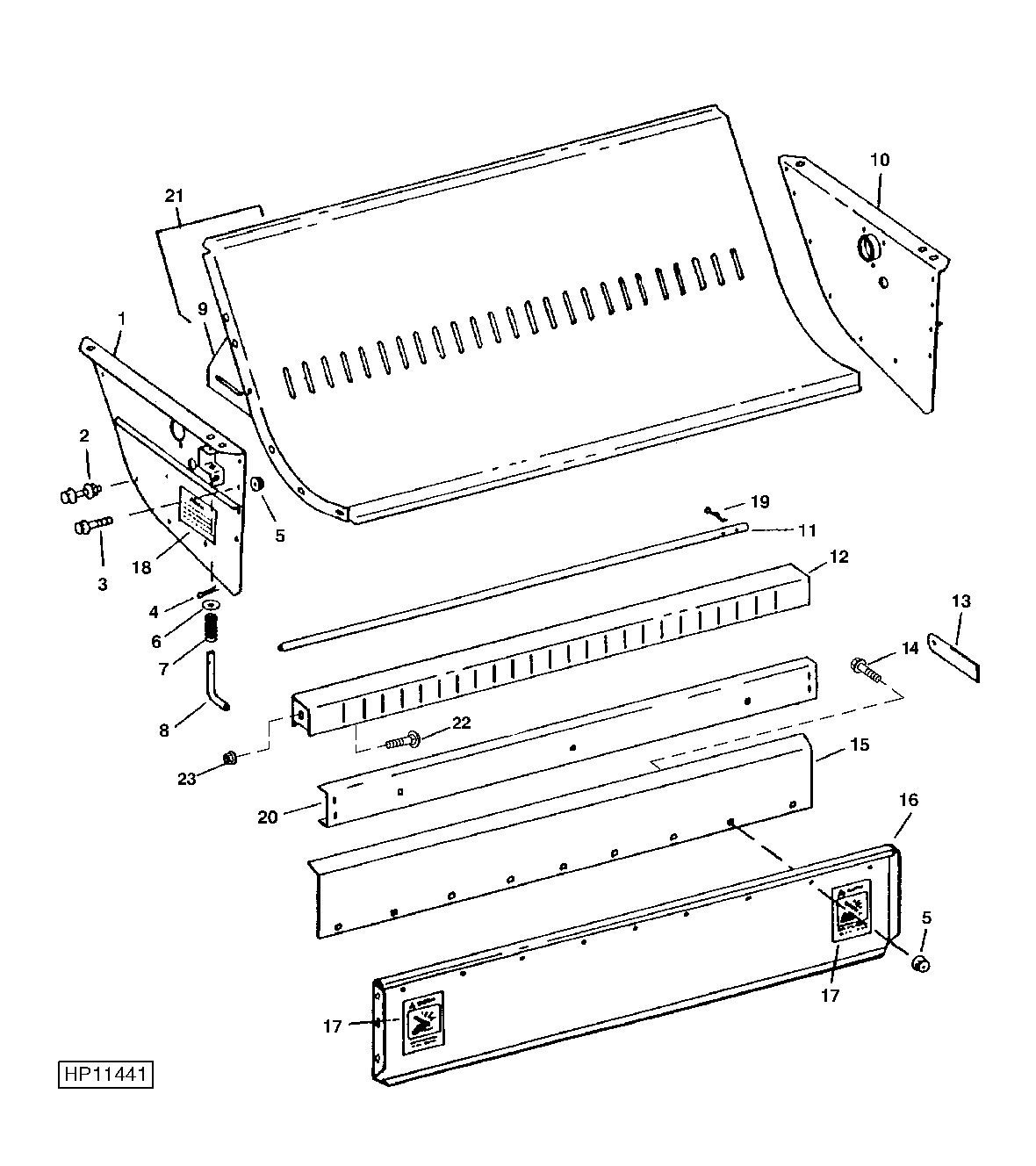

Straw Chopper Housing And Knife Bank

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH165937	1	Sheet	L.H.
1	AH138156	1	Sheet	(SUB AH165937) L.H.
2	19M7866	1	Screw	M8 X 20
3	19M7785	4	Screw	M10 X 25
4	11M7059	2	Cotter Pin	3.200 X 20 mm
5	14M7298	1	Flange Nut	M8
6	24H1341	2	Washer	17/32" X 15/16" X 0.060"
7	B28970	2	Spring	-
8	H136179	2	Pin	-
9	H149027	1	Support	WELDED
10	AH138157	1	Sheet	(SUB AH165936) R.H.
10	AH165936	1	Sheet	R.H.
11	H149992	1	Pin	-
12	AH140129	1	Channel	-
13	H215004	29	Blade	(SUB FOR H142141)
13	AH149677	1	Knife	FINE CUT CHOPPER
14	19M7866	1	Screw	M8 X 20
15	H146308	1	Shield	-
16	AH139791	1	Sheet	-
17	H149102	2	Safety Sign	"WARNING" CHOPPER POSITION
18	H212845	1	Label	"IMPORTANT" CHOPPER POSITION
18	H145858	1	Label	"WARNING" CHOPPER POSITION (FRENCH)
19	H114001	1	Quick Lock Pin	-
20	H145778	1	Rail	-
21	AH143048	1	Sheet	-
22	03M7198	2	Bolt	M12 X 30
23	14M7299	2	Flange Nut	M12

Straw Chopper Housing And Knife Bank
