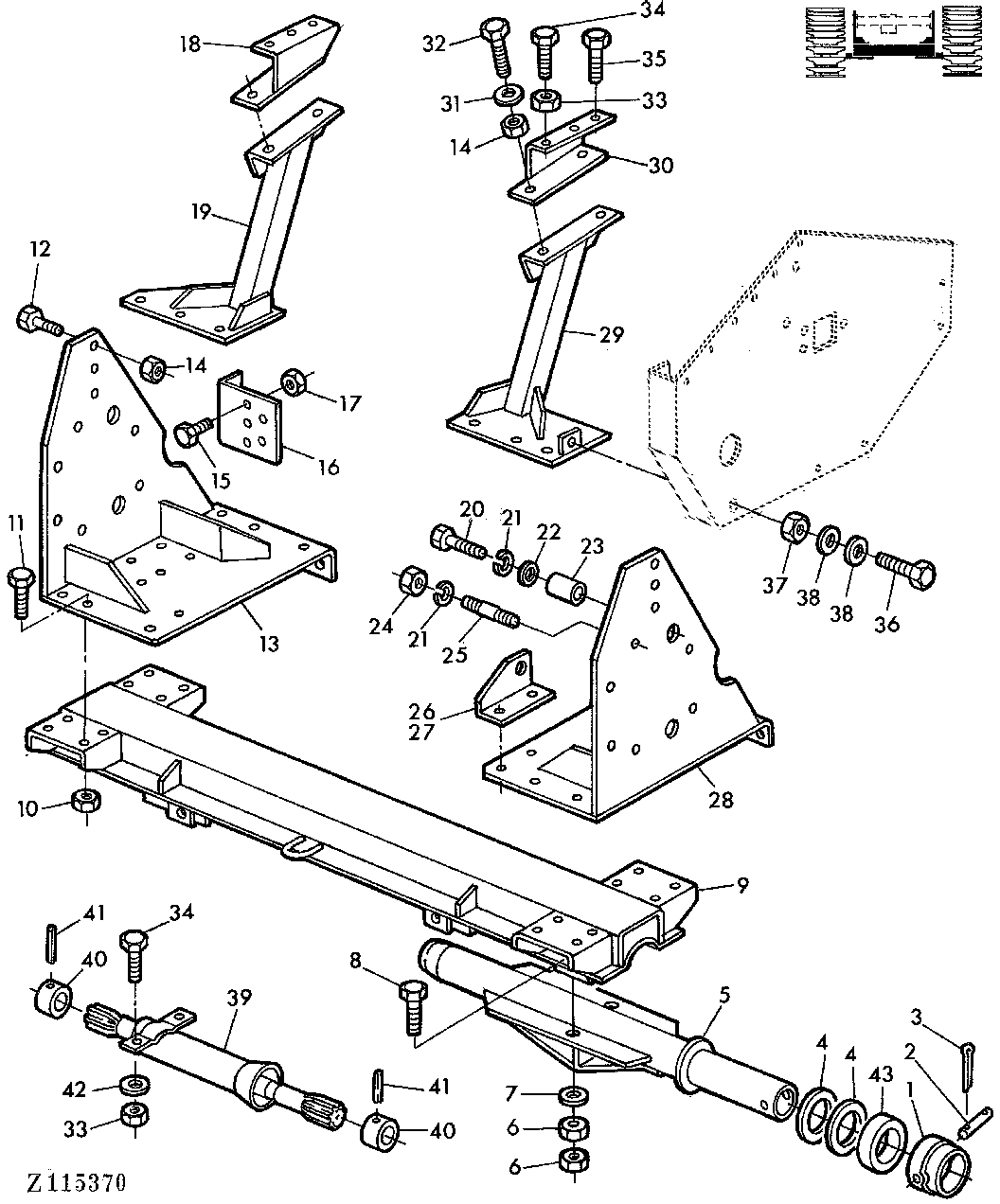

MAIN SUPPORT CRAWLER TRACKS WITH ATTACHING PARTS-FR.AXLE [A04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z51344	2	BUSHING	-
2	Z51345	2	PIN	-
3	11M7050	4	COTTER PIN	6 X 30 MM
4	Z51346	20	SHIM	-
5	AZ41343	2	BRACKET	FOR TYPE 800
5	AZ40459	2	BRACKET	FOR TYPE 1000
6	Z51468	8	NUT	-
7	Z51347	4	WASHER	-
8	19M7578	4	CAP SCREW	M22 X 90
9	AZ40460	1	AXLE	-
10	14M7410	26	Lock Nut	M20
11	19M7487	26	Cap Screw	M20 X 50
12	19M7396	6	Cap Screw	M16 X 45
13	AZ40461	1	SUPPORT	-
14	14M7170	10	Lock Nut	M16
15	19M7303	10	Cap Screw	M12 X 45
16	Z51663	2	ANGLE	-
17	14M7168	10	Lock Nut	M12
18	AZ40463	1	RETAINER	-
19	AZ40464	1	SUPPORT	-
20	19H2728	10	Cap Screw	3/4" X 3"
21	Z51330	4	WASHER	-
22	24M7108	10	Washer	20 MM
23	Z51351	4	BUSHING	-
24	14H863	2	Nut	3/4"
25	Z51348	2	PIN	-
26	Z51664	1	ANGLE	-
27	Z51665	1	ANGLE	-
28	AZ40462	1	SUPPORT	-
29	AZ40465	1	SUPPORT	-
30	AZ40466	1	RETAINER	-
31	24M7041	4	Washer	16 MM
32	19M7480	4	CAP SCREW	M16 X 55
33	14M7167	10	Lock Nut	M10
34	19M7168	8	Cap Screw	M10 X 30
35	19M7169	2	Cap Screw	M10 X 35
36	19M7077	1	Cap Screw	M6 X 20
37	14M7165	1	Lock Nut	M6
38	Z26250	2	Washer	-
39	AZ40191	2	GUARD	-
40	Z51352	4	SPACER	-
41	34M7044	4	Spring Pin	6 X 50 MM
42	24M7106	4	Washer	10 MM
43	Z52533	2	SPACER	FOR TYPE 800

MAIN SUPPORT CRAWLER TRACKS WITH ATTACHING PARTS-FR.AXLE [A04]
