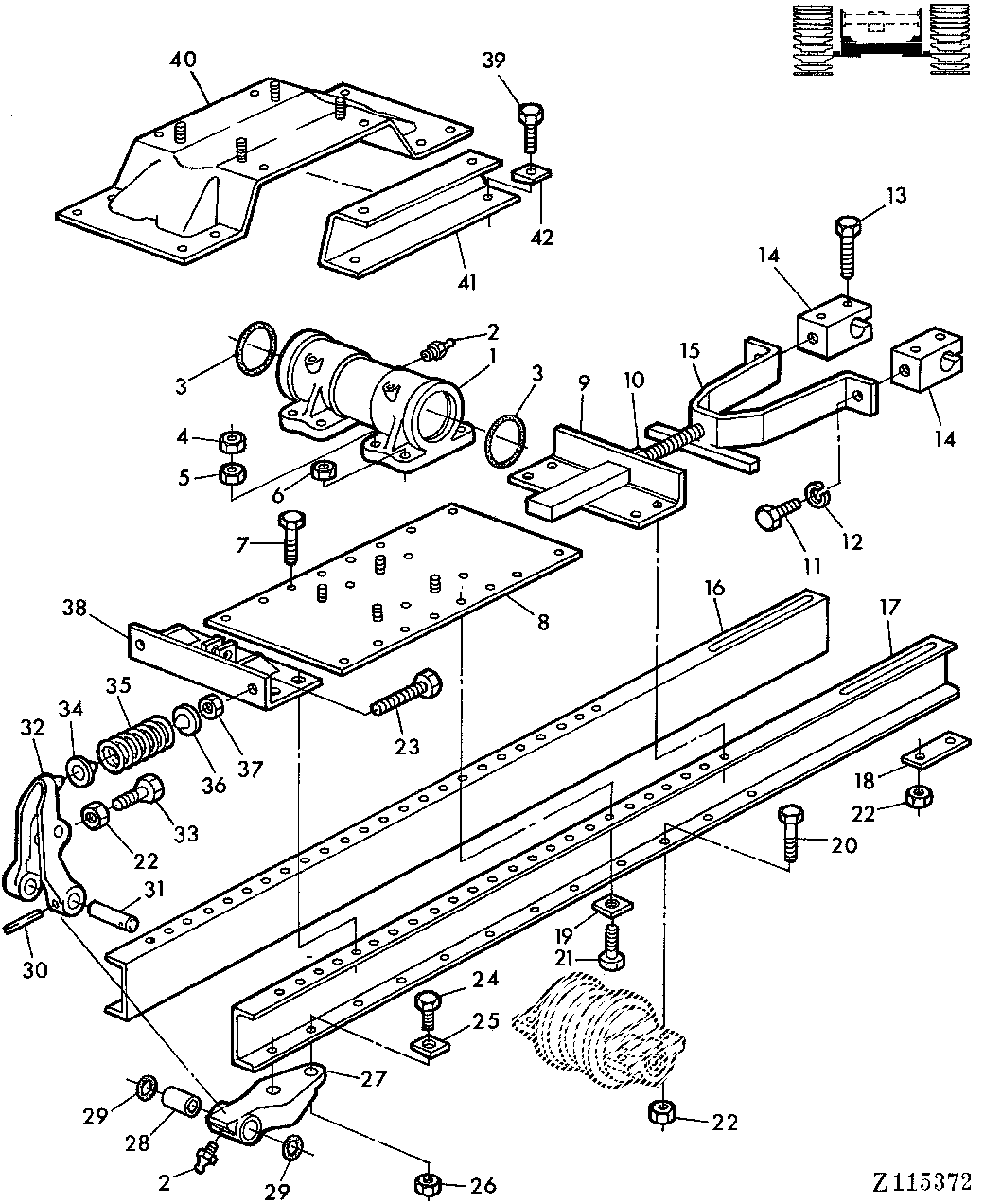

CRAWLER TRACK FRAME WITH TENSIONING DEVICE [A08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z12108	2	BEARING HOUSING W/O BEARING	-
2	58M5575	6	Lubrication Fitting	M10
3	Z51326	4	O-RING	-
4	14M7160	8	Nut	M20 X 1,5
5	14M7384	8	NUT	M20 X 1,5
6	14M7170	16	Lock Nut	M16
7	19M7396	32	Cap Screw	M16 X 45
8	AZ41335	2	PLATE	-
9	AZ40184	2	SUPPORT	-
10	Z51329	2	NUT	-
11	19M7610	4	Cap Screw	M20 X 40
12	12M7039	4	LOCK WASHER	20 MM
13	19M7739	8	Cap Screw	M16 X 90
14	Z51331	4	CLAMP	-
15	Z51332	2	TIGHTENER	-
16	Z51333	2	BEAM	-
17	Z51334	2	BEAM	-
18	Z51335	4	LOCK PLATE	-
19	Z51659	8	WASHER	-
20	19M7343	48	Cap Screw	M16 X 60
21	Z52661	8	CAP SCREW	16 X 70 MM
22	14M7170	92	Lock Nut	M16
23	Z51662	4	CAP SCREW	-
24	19M7599	8	Cap Screw	M20 X 60
25	Z51343	8	WASHER	-
26	14M7410	8	Lock Nut	M20
27	Z11868	4	BRACKET	-
28	Z51336	4	BUSHING	-
29	Z51342	8	O-RING	-
30	Z51337	4	SPRING PIN	-
31	Z51338	4	PIN	-
32	Z11869	4	TIGHTENER	-
33	19M7481	4	Cap Screw	M16 X 80
34	Z51339	4	DISK SPRING	-
35	Z51340	4	SPRING	-
36	Z51341	4	DISK SPRING	-
37	14M7144	4	Nut	M20
38	AZ40185	2	SUPPORT	-
39	Z51658	8	CAP SCREW	-
40	AZ40458	2	SUPPORT	-
41	Z51660	4	CHANNEL	-
42	Z51659	16	WASHER	-

CRAWLER TRACK FRAME WITH TENSIONING DEVICE [A08]
