Открытый узел

UNLOADING AUGER (MANUAL) [02F11]

UNLOADING AUGER (MANUAL) [02F11]

UNLOADING AUGER (MANUAL) [02F11]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

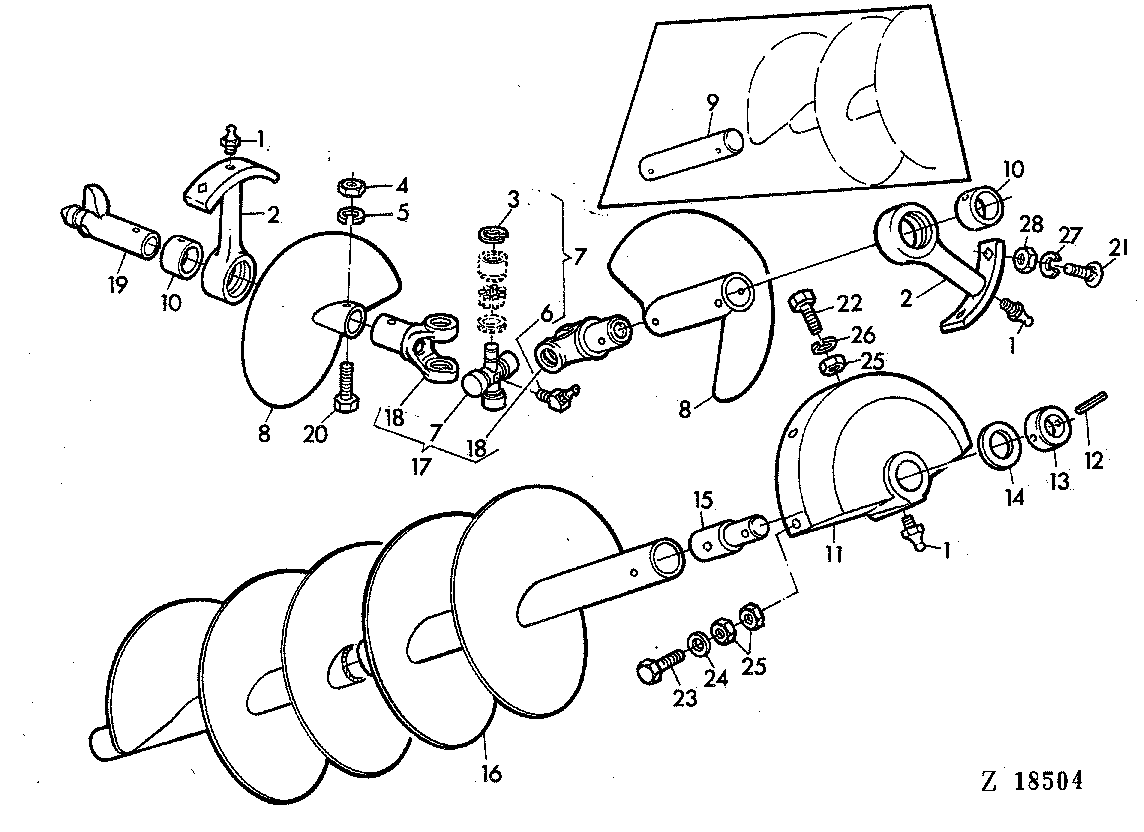

UNLOADING AUGER (MANUAL) [02F11]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	58M5574	3	Lubrication Fitting	-
2	AZ10539	2	BRACKET	ASSY, INCL KEY 10
3	L23948	4	SNAP RING	-
4	14M7154	6	Nut	M12
5	14M7031	6	Nut	M12
6	58M5577	1	Lubrication Fitting	-
7	AL20182	1	CROSS AND BEARING ASSEMBLY	ASSY
8	AZ10509	2	FLIGHT	-
9	Z30257	1	PIN FASTENER	(A)
10	Z21088	2	BUSHING	-
11	Z10118	1	BRACKET	-
12	34M7049	1	Spring Pin	8 X 50 MM
13	Z26153	1	LOCKING COLLAR	-
14	Z21067	1	WASHER	-
15	Z30249	1	PIN FASTENER	(A)
16	AZ23294	1	AUGER	ASSY, INCL KEY 15 LGTH = 2133 MM (83.97") (SUB FOR AZ18788)
16	AZ23293	1	AUGER	ASSY, INCL KEY 15 LGTH = 3133 MM (123.34") (SUB FOR AZ18787)
17	AZ10486	1	UNIVERSAL JOINT	ASSY, INCL KEYS 7,18
17	AZ28870	1	UNIVERSAL JOINT	ASSY, INCL KEYS 7,18
18	Z10122	2	UNIVERSAL JOINT YOKE	-
19	Z10375	1	DRIVER	-
20	19M7364	6	Cap Screw	M12 X 80
21	03M7085	4	Bolt	M10 X 30
22	21M7030	3	Screw	M8 X 20
23	19M7288	2	Cap Screw	M8 X 30
24	24M7036	2	Washer	9 MM
25	14M7029	7	Nut	M8
26	12M7008	3	LOCK WASHER	8 MM
27	12M7013	4	LOCK WASHER	10 MM
28	14M7140	4	Nut	M10
