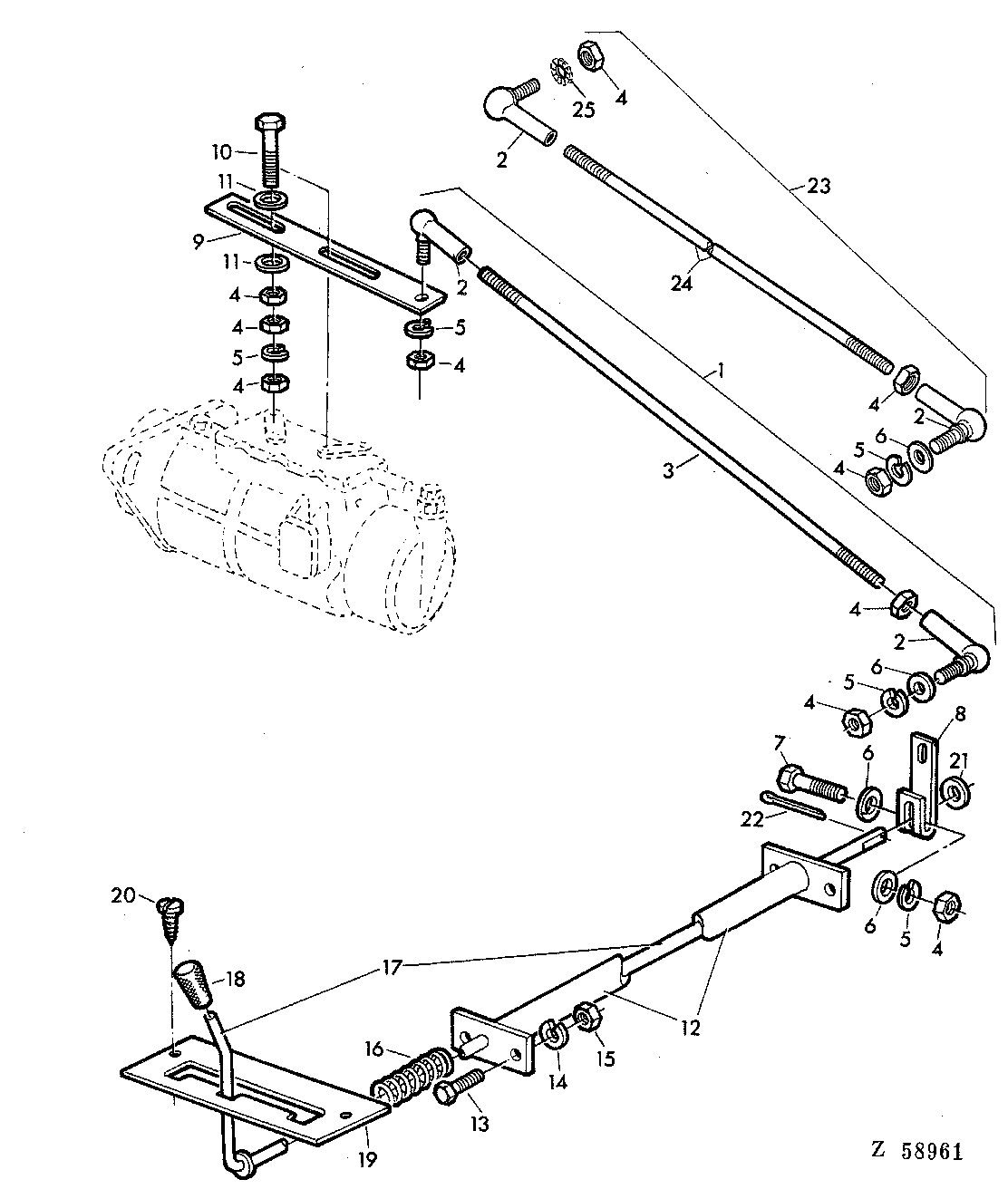

THROTTLE AND ENGINE CUT-OFF LINKAGE [01C21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ17253	1	ROD	ASSY, INCL KEYS 2-4
1	AZ18581	1	ROD	ASSY, INCL KEYS 2-4
2	AZ17982	2	BALL JOINT	ASSY, INCL KEY 4
3	Z29994	1	STUD	LGTH = 420 MM
3	Z28616	1	STUD	LGTH = 395 MM
4	14M7027	10	NUT	M6
5	12M7012	5	LOCK WASHER	6 MM
6	24M7088	3	Washer	7 MM
7	19M7160	1	Cap Screw	M6 X 30
8	Z31935	1	LEVER	-
9	Z31936	1	STRAP	-
9	Z31936	1	STRAP	-
10	19M7580	2	Cap Screw	M6 X 28
10	19M7580	2	Cap Screw	M6 X 28
11	Z26250	4	Washer	6,5 MM
11	Z26250	4	Washer	6,5 MM
12	AZ20608	1	BRACE	-
13	19M7162	4	Cap Screw	M8 X 15
14	12M7006	4	Lock Washer	8 MM
15	14M7029	4	Nut	M8
16	Z23621	1	COMPRESSION SPRING	-
17	AZ13577	1	LEVER	-
18	Z26175	1	KNOB	-
19	Z31932	1	PLATE	AR
20	37M7009	2	SCREW	AR, 5,5 X 19 MM
21	24M7040	1	Washer	11 MM
22	11M7011	1	COTTER PIN	3 X 15 MM
23	AZ15887	1	ROD	ASSY, INCL KEYS 4,24
24	Z27009	1	STUD	LGTH = 480 MM
25	12M7062	1	LOCK WASHER	SP, 6 MM

THROTTLE AND ENGINE CUT-OFF LINKAGE [01C21]
