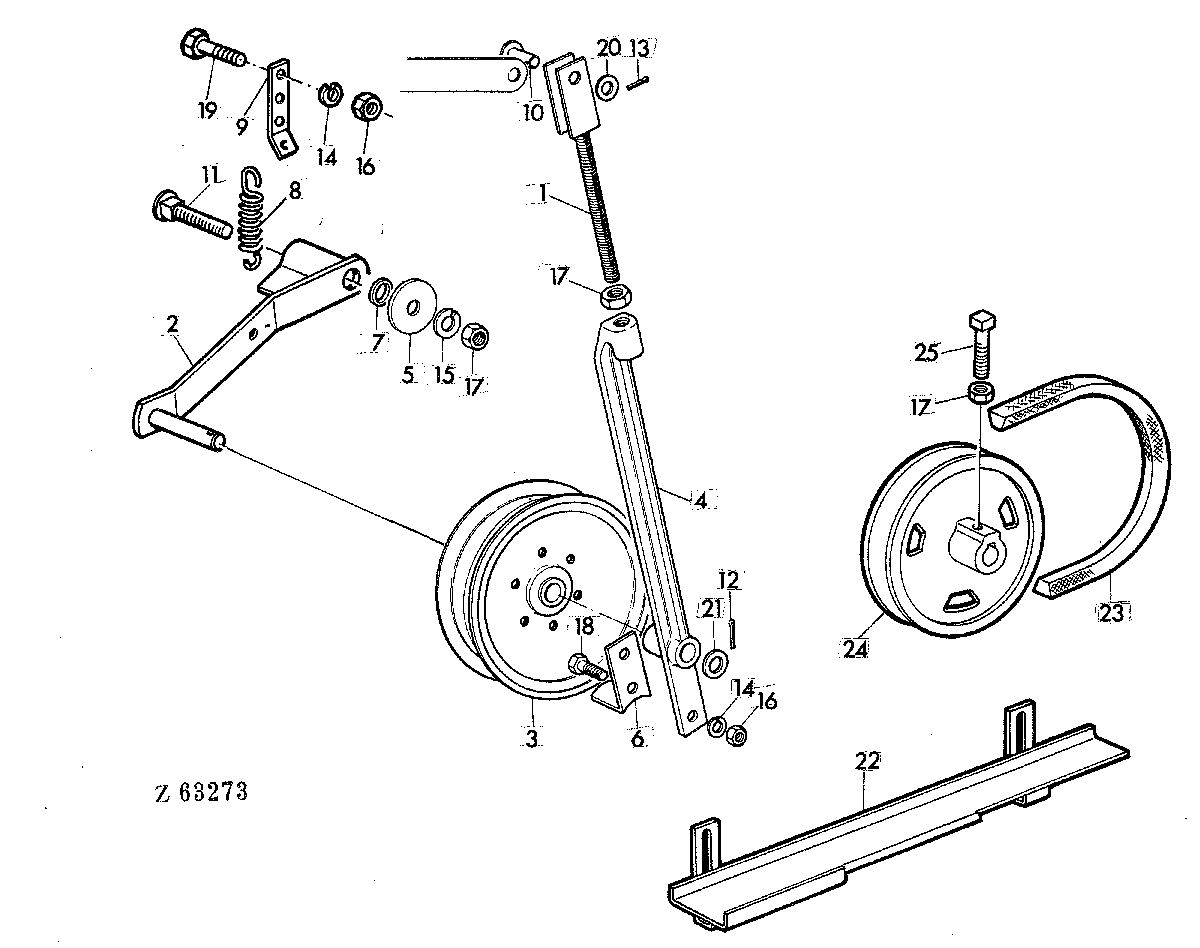

TENSION PULLEY FOR GRAIN FEEDER CONVEYOR [01J17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ10956	1	ADJUSTER	-
2	AZ18151	1	LEVER	(SUB FOR AZ10957)
3	AN30569	1	IDLER	(ORD AZ29037)
3	AZ29037	1	IDLER	-
4	Z10219	1	BRACKET	-
5	L19105	1	WASHER	(SUB FOR Z21609)
6	Z21892	1	STRAP	-
7	Z21913	1	WASHER	-
8	Z22925	1	EXTENSION SPRING	-
9	Z24770	1	HOLDER	-
10	Z24489	1	Pin Fastener	-
11	03M7089	1	Bolt	M12 X 30
12	11M7014	1	COTTER PIN	3 X 25 MM
13	11M7019	1	COTTER PIN	4 X 20 MM
14	12M7008	2	LOCK WASHER	8 MM
15	12M7014	1	Lock Washer	12 MM
16	14M7029	2	Nut	M8
17	14M7031	3	Nut	M12
18	19M7139	1	Cap Screw	M8 X 20
19	19M7162	1	Cap Screw	M8 X 15
20	24M7043	1	Washer	12 MM
21	24M7053	1	Washer	17 MM
22	AZ21433	1	GUIDE	(SUB FOR AZ10800)
23	Z21501	1	V-BELT	-
24	Z10748	1	PULLEY	-
25	Z32434	1	SET SCREW	12 X 30 MM (SUB FOR Z31877)

TENSION PULLEY FOR GRAIN FEEDER CONVEYOR [01J17]
