Открытый узел

TAILINGS ELEVATOR [02D22]

TAILINGS ELEVATOR [02D22]

TAILINGS ELEVATOR [02D22]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

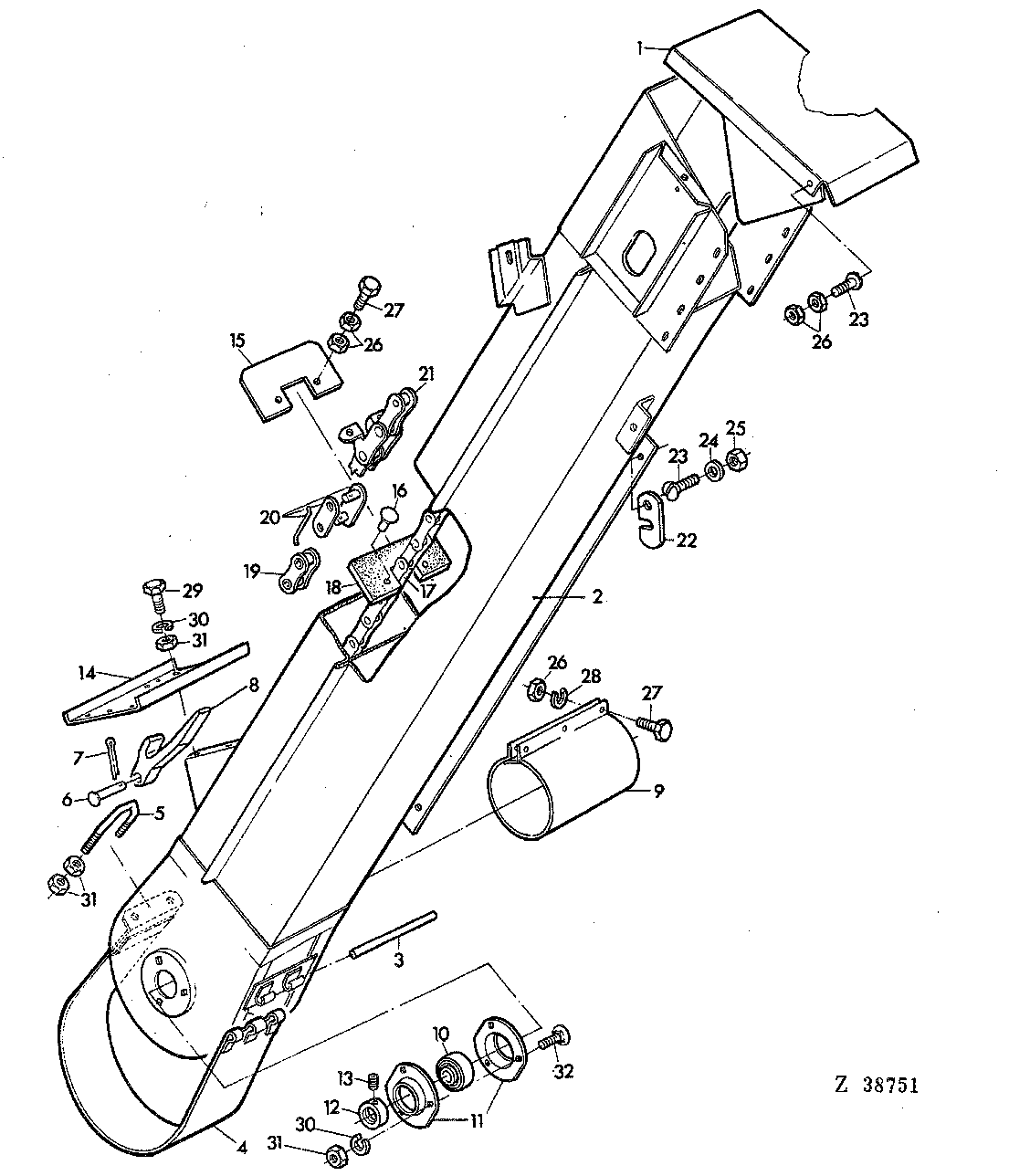

TAILINGS ELEVATOR [02D22]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ10313	1	COVER	-
2	AZ15283	1	HOUSING	-
3	Z20627	1	PIN FASTENER	-
4	AZ10315	1	COVER	-
5	Z20619	1	U-BOLT	-
6	Z21059	1	Pin Fastener	-
7	11M7009	1	Cotter Pin	2 X 18 MM
8	Z11046	1	CHAIN SPROCKET	(SUB FOR H11360)
9	Z20742	1	PIPE	-
10	JD39102	1	Ball Bearing	-
11	P47232	2	PRESSED FLANGED HOUSING	-
12	AZ10044	1	Eccentric Locking Collar	ASSY, INCL KEY 13
13	AZ19843	1	SET SCREW	KIT
14	Z31735	1	SHEET	-
15	Z20728	1	PADDLE	-
16	Z20779	1	RIVET	-
17	AZ24219	1	LINK CHAIN	ASSY, INCL KEYS 16,18-21 (SUB FOR AZ10370, AZ22368)
18	Z20781	1	PADDLE	-
19	AZ24533	1	LINK	(SUB FOR AL15479)
20	AZ24534	1	LINK	(SUB FOR AL15481)
21	AZ24535	1	LINK CHAIN	(SUB FOR AL15480)
22	Z26179	1	BRACKET	-
23	21M7031	3	SCREW	M6 X 15
24	24M7088	2	Washer	6,6 MM
25	14M7165	2	Lock Nut	M6
26	14M7027	19	NUT	M6
27	19M7286	9	Cap Screw	M6 X 25
28	12M7012	3	LOCK WASHER	6 MM
29	19M7139	8	Cap Screw	M8 X 20
30	12M7008	11	LOCK WASHER	8 MM
31	14M7029	15	Nut	M8
32	03M7090	3	Bolt	M8 X 15
