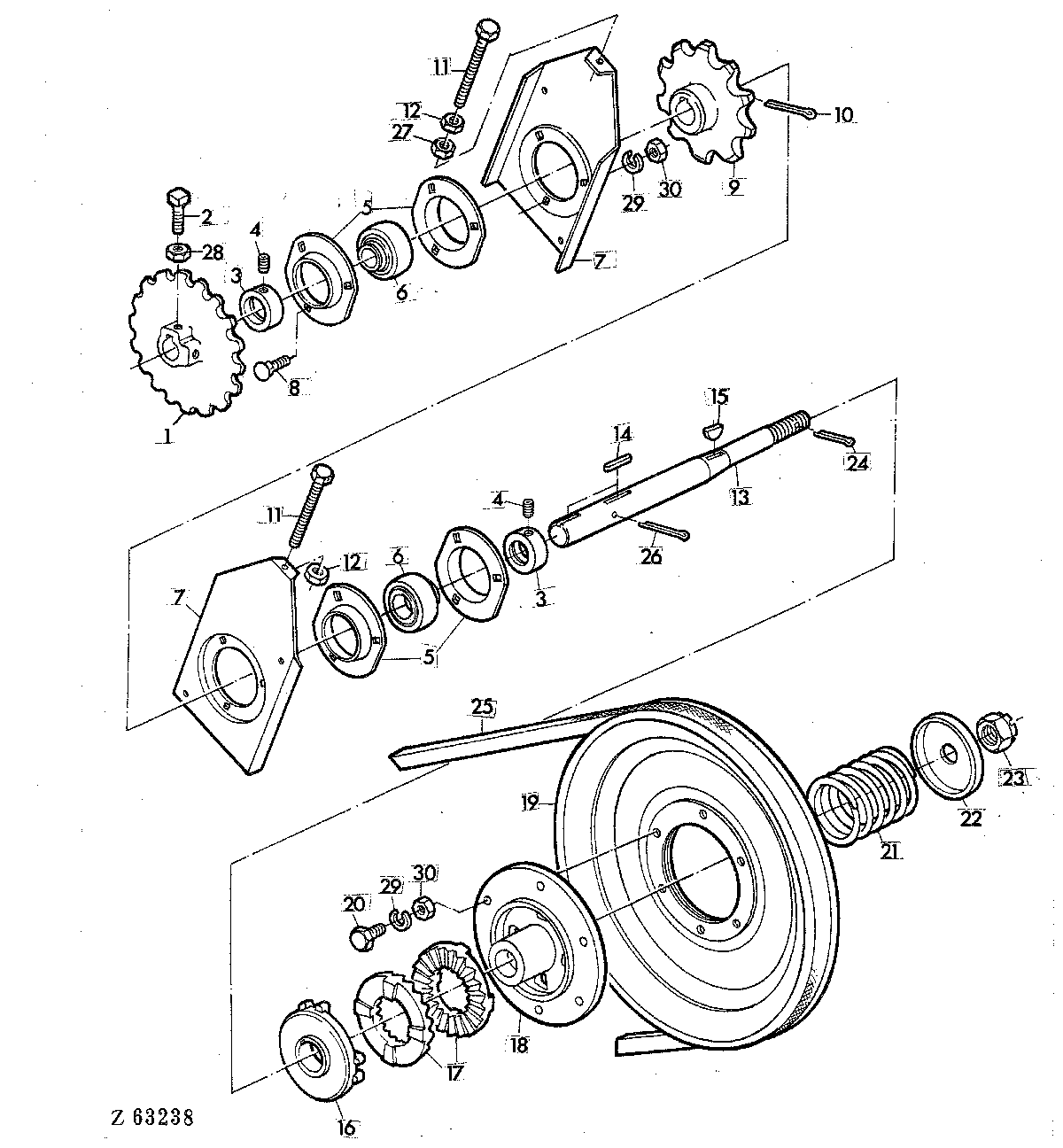

TAILINGS AUGER AND ELEVATOR DRIVE [02D24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z10117	1	CHAIN SPROCKET	Z = 16
2	Z26249	2	SET SCREW	10 X 22 MM (SUB FOR Z20731)
3	AZ10044	2	Eccentric Locking Collar	ASSY, INCL KEY 4
4	AZ19843	2	SET SCREW	KIT
5	P47232	4	PRESSED FLANGED HOUSING	-
6	JD39102	2	Ball Bearing	-
7	Z20601	2	BRACKET	-
8	03M7054	6	Bolt	8 X 20 MM
9	Z10997	1	CHAIN SPROCKET	Z = 8 (SUB FOR Z10032)
10	11M7033	1	COTTER PIN	5 X 60 MM
11	19M7643	2	Cap Screw	M8 X 75 (SUB FOR Z20620)
12	14M7166	2	Lock Nut	M8
13	Z20734	1	SHAFT	-
14	49M4108	2	Shaft Key	7 X 8 X 32 MM
15	26M4227	1	Shaft Key	6 X 9 MM
16	Z10033	1	DRIVER	-
17	Z699H	2	SLIP CLUTCH	-
18	Z10030	1	HUB	-
19	AZ10389	1	PULLEY	-
20	19M7163	6	Cap Screw	M8 X 25
21	Z20555	1	COMPRESSION SPRING	-
22	Z20556	1	ROUND RETAINER	-
23	14M7186	1	NUT	M18
24	11M7024	1	Cotter Pin	4 X 40 MM
25	Z20743	1	V-BELT	LGTH = 2210 MM
26	11M7017	1	Cotter Pin	3 X 15 MM
27	14M7029	1	Nut	M8
28	14M7152	2	Nut	M10
29	12M7008	12	LOCK WASHER	8 MM
30	14M7029	12	Nut	M8

TAILINGS AUGER AND ELEVATOR DRIVE [02D24]

Нет текстового описания
