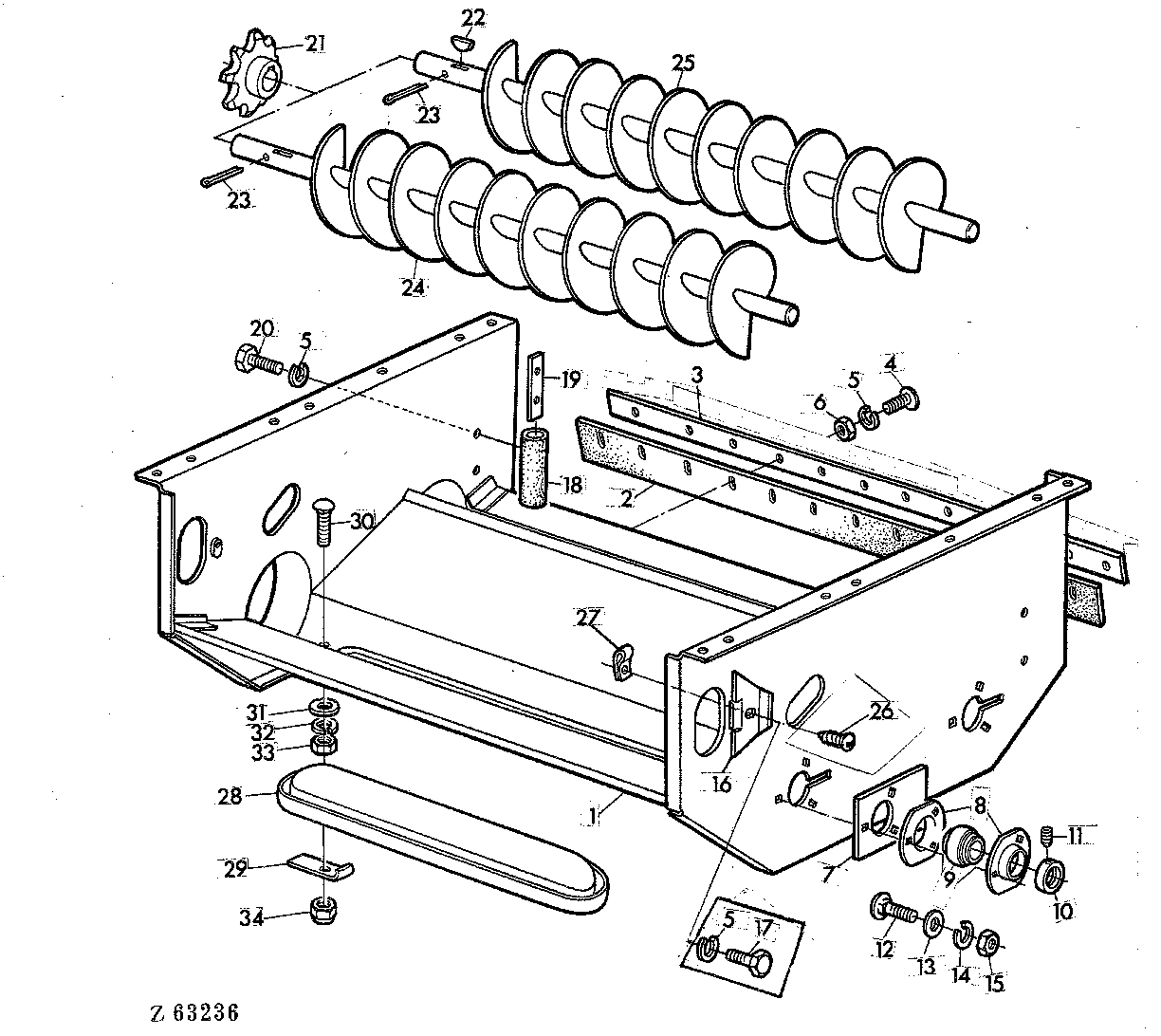

TAILINGS AND CLEAN GRAIN AUGER HOUSING [02D14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ23181	1	CASE	(SUB FOR AZ20381)
1	AZ20381	1	CASE	(ORD AZ23181 W/ INCL KEYS 28-34)
1	AZ23182	1	CASE	(SUB FOR AZ20380)
1	AZ20380	1	CASE	(ORD AZ23182 W/ INCL KEYS 28-34)
2	Z20157	1	GASKET	-
2	Z22787	1	GASKET	-
3	Z35556	1	REINFORCEMENT	(SUB FOR Z20158)
3	Z35554	1	Angle	(SUB FOR Z22789)
4	21M7031	10	SCREW	M6 X 15
5	12M7012	16	LOCK WASHER	6 MM
6	14M7027	10	NUT	M6
7	Z20198	2	HOLDER	-
8	P47232	4	PRESSED FLANGED HOUSING	-
9	JD39105	2	BALL BEARING	-
10	AZ10044	2	Eccentric Locking Collar	ASSY, INCL KEY 11
11	AZ19843	2	SET SCREW	KIT
12	03M7054	6	Bolt	M8 X 20
13	24M7036	6	Washer	9 MM
14	12M7008	6	LOCK WASHER	8 MM
15	14M7029	6	Nut	M8
16	Z22335	2	FLAP	-
17	19M7302	2	Cap Screw	AR, M6 X 10
18	Z25904	2	HOSE	-
19	Z25903	2	STRAP	-
20	19M7159	4	CAP SCREW	M6 X 15
21	Z10997	2	CHAIN SPROCKET	Z = 8
22	26M4228	2	Shaft Key	8 X 11 MM
23	11M7034	2	Cotter Pin	5 X 65 MM
24	AZ10104	1	AUGER	(A) LOW
24	AZ12608	1	AUGER	(A) LOW
25	AZ12609	1	AUGER	(B) LOW
25	AZ10106	1	AUGER	(B) LOW
26	37M7009	2	SCREW	AR, 5,5 X 10 MM
27	Z20443	2	NUT	AR
28	Z34303	2	COVER	-
29	Z34294	4	HOLDER	-
30	03M7160	4	BOLT	M8 X 35
31	24M7040	4	Washer	11 MM
32	12M7008	4	LOCK WASHER	8 MM
33	14M7029	4	Nut	M8
34	14M7166	4	Lock Nut	M8

TAILINGS AND CLEAN GRAIN AUGER HOUSING [02D14]
