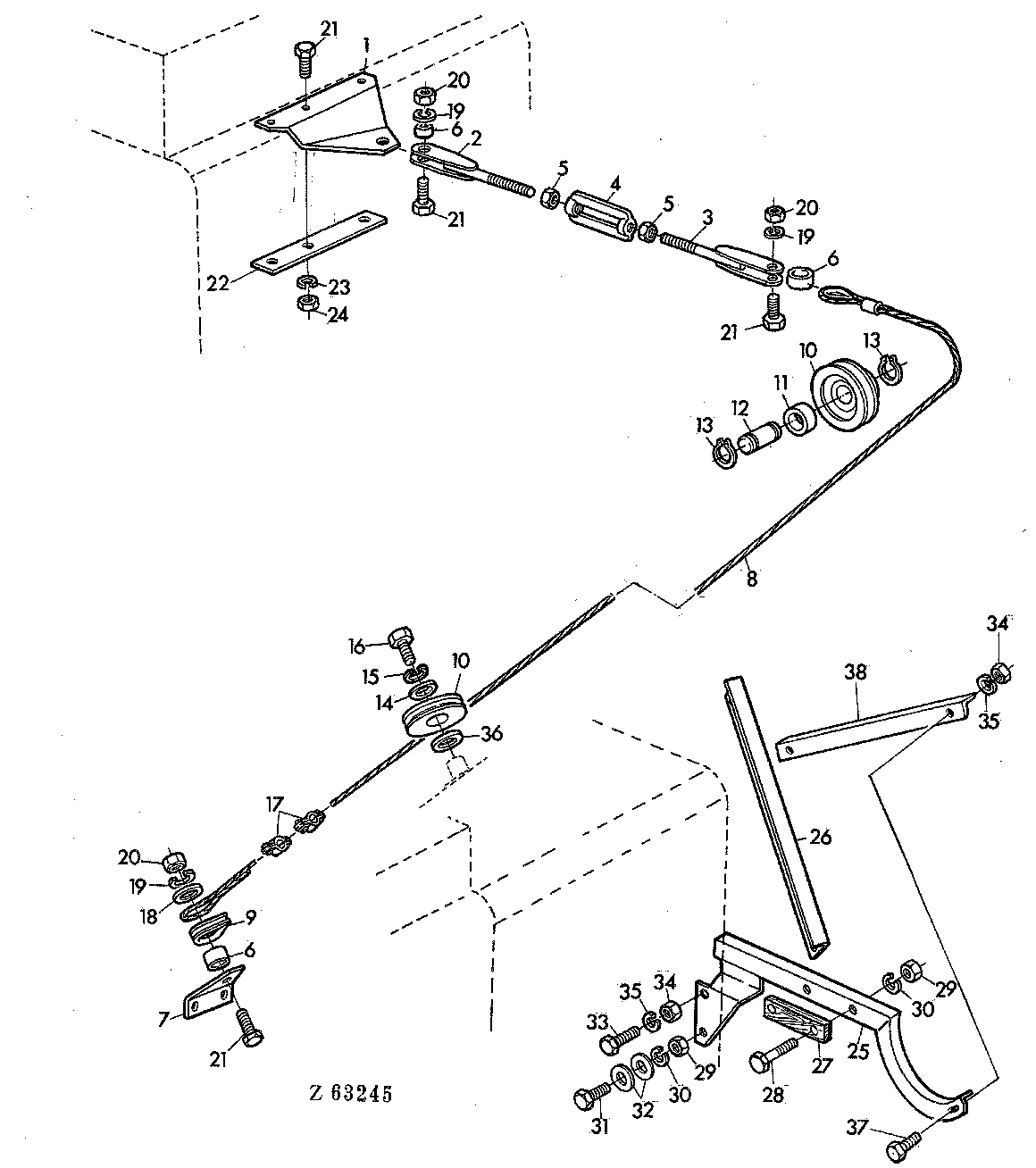

SUPPORT,HYDRAULIC SWING UNLOADING AUGER [02F22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z32294	1	SUPPORT	-
2	AZ21067	1	YOKE	-
3	AZ21066	1	YOKE	-
4	99M7017	1	TURNBUCKLE	10 X 125 MM
5	14M7228	2	Nut	M10
6	Z32264	2	Spacer	-
7	Z32293	1	HOLDER	-
8	AZ21956	1	CABLE	(SUB FOR AZ21065)
9	Z32298	2	Thimble	(SUB FOR Z32297)
10	Z10038	2	PULLEY	-
11	Z32265	1	SPACER	-
12	Z32222	1	PIN FASTENER	-
13	40M1824	2	Snap Ring	18 X 1,2 MM
14	24M7100	1	Washer	7 MM
15	12M7012	1	LOCK WASHER	6 MM
16	19M7159	1	CAP SCREW	M6 X 15
17	AZ21088	2	CLAMP	(SUB FOR AZ14374)
18	24M7024	1	Washer	9,5 MM
19	12M7008	3	LOCK WASHER	8 MM
20	14M7029	3	Nut	M8
21	19M7288	6	Cap Screw	M8 X 30
22	Z35101	1	PLATE	-
23	12M7008	3	LOCK WASHER	8 MM
24	14M7029	3	Nut	M8
25	AZ21073	1	SUPPORT	-
26	Z32274	1	BRACE	-
27	Z32273	1	STRAP	-
28	19M7295	2	Cap Screw	M8 X 45
29	14M7029	2	Nut	M8
30	12M7008	2	LOCK WASHER	8 MM
31	19M7163	1	Cap Screw	M8 X 25
32	24M7036	2	Washer	-
33	19M7168	1	Cap Screw	M10 X 30
34	14M7140	3	Nut	M10
35	12M7013	3	LOCK WASHER	10 MM
36	24M7114	1	Washer	-
37	19M7380	2	CAP SCREW	M10 X 22
38	Z35099	1	ANGLE	-

SUPPORT,HYDRAULIC SWING UNLOADING AUGER [02F22]
