Открытый узел

STRAW WALKER SHAFT,FRONT [02B18]

STRAW WALKER SHAFT,FRONT [02B18]

STRAW WALKER SHAFT,FRONT [02B18]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

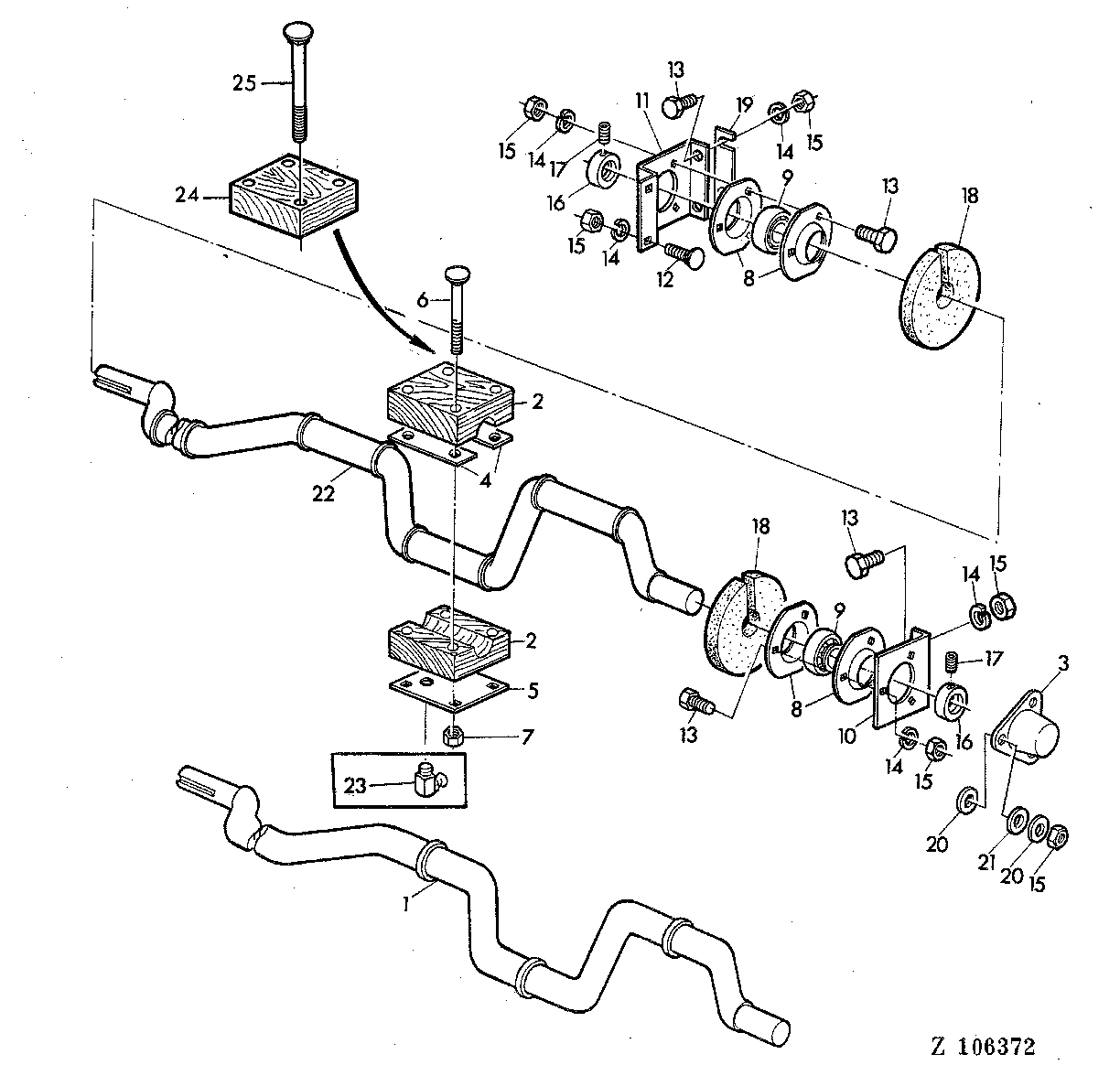

STRAW WALKER SHAFT,FRONT [02B18]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ29300	1	CRANKSHAFT	OD = 38 MM
1	-	1	Part 1	(ORD AZ21633)
1	AZ21577	1	CRANKSHAFT	(ORD AZ26860, (5) AZ26907, (5) Z37922, (20) Z37925, (5) 58M7008)
1	-	1	Part 5	(ORD AZ21634)
1	-	1	Part 3	(ORD AZ21633)
1	AZ26860	1	CRANKSHAFT	-
2	AZ31216	5	BEARING	KIT (FOR AZ21577) (SUB FOR AZ21612)
2	AZ10037	5	BEARING	KIT
2	AZ28804	5	BEARING	KIT (FOR AZ26860, AZ26907)
2	AZ31216	4	BEARING	KIT (SUB FOR AZ21612)
2	AZ10037	4	BEARING	KIT
2	AZ28804	4	BEARING	KIT, ID = 38 MM
2	AZ31216	4	BEARING	KIT (SUB FOR AZ21612)
2	AZ10037	4	BEARING	KIT
3	Z38380	1	GUARD	(SUB FOR Z31792, Z35647)
4	Z32891	18	STRAP	(SUB FOR Z25986)
4	Z37925	1	STRAP	-
4	Z32891	20	STRAP	(FOR AZ21577) (SUB FOR Z25986)
4	Z37925	20	STRAP	(FOR AZ26860)
5	Z37922	4	PLATE	(SUB FOR Z20040)
5	Z37922	5	PLATE	(SUB FOR Z20040)
6	03M7105	20	Bolt	M10 X 75
6	03M7151	16	Bolt	M10 X 80
7	14M7167	16	Lock Nut	M10
7	14M7167	20	Lock Nut	M10
8	Z38395	4	PRESSED FLANGED HOUSING	(SUB FOR P45502)
9	JD39106	2	Needle Bearing	-
10	Z20051	1	BRACKET	-
11	Z20052	1	BRACKET	-
12	03M7088	2	Bolt	M10 X 20
13	19M7167	10	Cap Screw	M10 X 25
14	12M7013	12	LOCK WASHER	10 MM
15	14M7140	15	Nut	M10
16	AZ10045	2	Eccentric Locking Collar	ASSY, INCL KEY 17
17	AZ19844	2	SET SCREW	KIT
18	Z22701	2	PAD	-
19	Z24983	1	Strap	-
20	24M7040	6	Washer	11 MM
21	Z36140	3	Washer	-
22	AZ21576	1	CRANKSHAFT	OD = 35 MM (ORD AZ29300 W/ (4) AZ28804, (8) Z37925, (4) Z37922, (4) 58M7004)
22	AZ21576	1	CRANKSHAFT	OD = 35 MM (ORD AZ29300 W/ (4) AZ28804, (8) Z37925, (4) Z37922, (4) 58M7004)
23	58M7008	8	Lubrication Fitting	AR
24	Z42333	1	HALF CLAMP	(FOR AZ33590, AZ33591)
25	03M7289	1	Bolt	M10 X 130 (FOR AZ33590, AZ33591)
