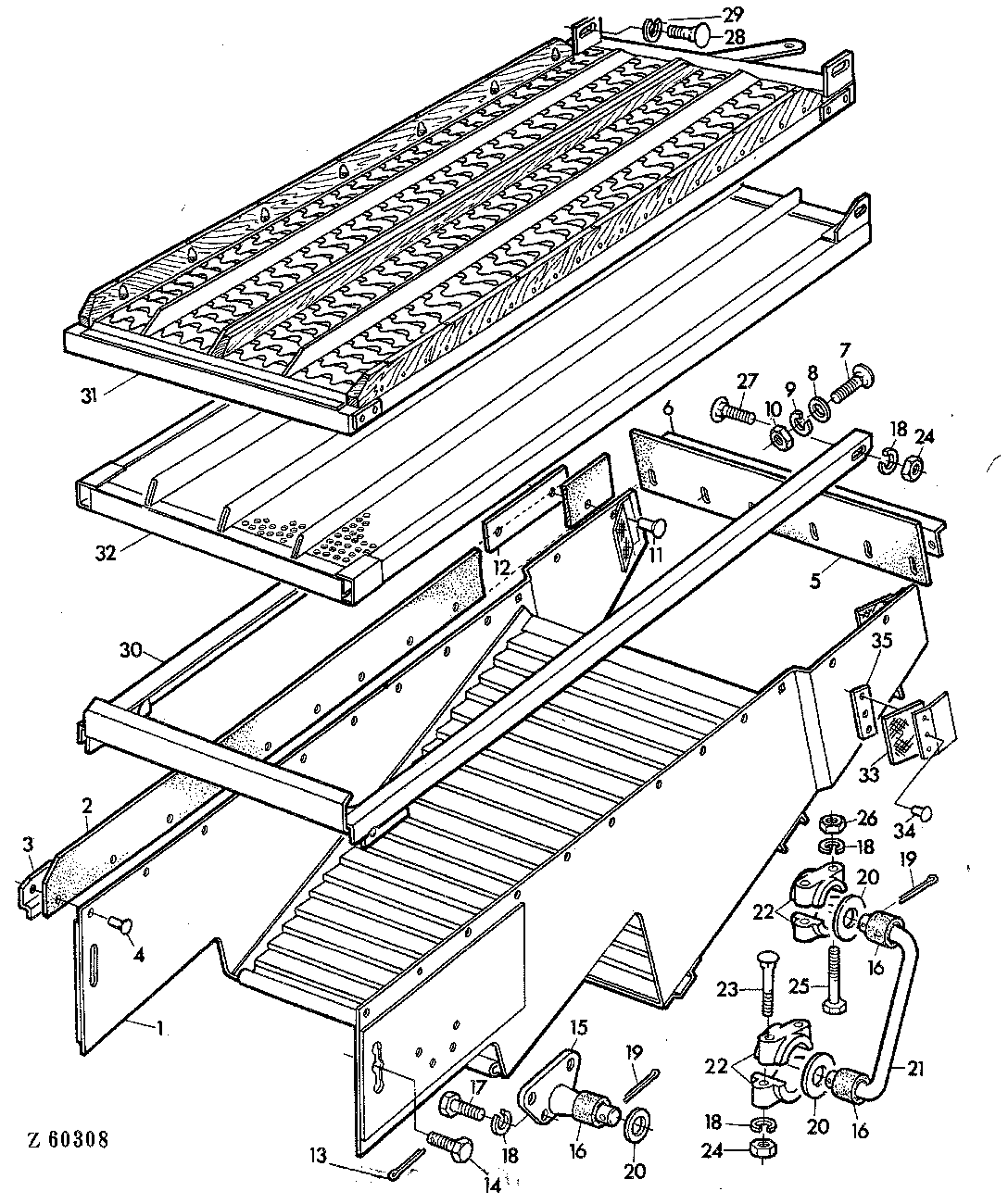

RETURN PAN WITH SIEVEFRAME AND SIEVE [02D05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ12610	1	RETURN PAN	-
2	Z23764	2	GASKET	-
3	AZ15595	1	REINFORCEMENT	RH
3	AZ15594	1	REINFORCEMENT	LH
4	16M2604	18	RIVET	6 X 18 MM
5	Z36425	1	GASKET	REAR (SUB FOR Z23051)
6	Z36421	1	Reinforcement	(SUB FOR Z23052)
7	21M7031	10	SCREW	M6 X 15
8	24M7088	10	Washer	6,6 MM
9	12M7012	10	LOCK WASHER	6 MM
10	14M7027	10	NUT	M6
11	16M2524	4	RIVET	6 X 18 MM
12	Z23763	2	STRAP	-
13	11M7022	2	COTTER PIN	4 X 30 MM
14	Z20244	2	CAP SCREW	-
15	AZ19242	2	SHAFT	ASSY, INCL KEY 16
16	P42100	6	BUSHING	-
17	19M7297	8	Cap Screw	M8 X 12
18	12M7008	14	LOCK WASHER	8 MM
19	11M7020	6	COTTER PIN	4 X 25 MM
20	24M7049	6	Washer	18 MM
21	AZ19245	2	HANGER	ASSY, INCL KEY 16
22	PK1103H	8	BEARING	-
23	03M7074	4	Bolt	M8 X 65
24	14M7029	14	Nut	8 MM
25	19M7271	4	CAP SCREW	M8 X 1 X 65
26	14M7147	4	Nut	M8 X 1
27	03M7090	2	Bolt	M8 X 15
28	19M7167	2	Cap Screw	M10 X 25
29	12M7013	2	LOCK WASHER	10 MM
30	AZ12611	1	FRAME	-
31	AZ13063	1	CHAFFER	-
32	AZ12777	1	SIEVE	2,5 MM
32	AZ20809	1	SIEVE	17 MM
32	AZ12782	1	SIEVE	15 MM
32	AZ16275	1	SIEVE	13,5 MM
32	AZ12781	1	SIEVE	12 MM
32	AZ12780	1	SIEVE	10 MM
32	AZ13068	1	SIEVE	8 MM
32	AZ13067	1	SIEVE	4 MM
33	Z36523	1	Weatherstrip	-
34	16M7081	6	RIVET	11 X 6 MM
35	Z36984	2	STRAP	-

RETURN PAN WITH SIEVEFRAME AND SIEVE [02D05]

Нет текстового описания
