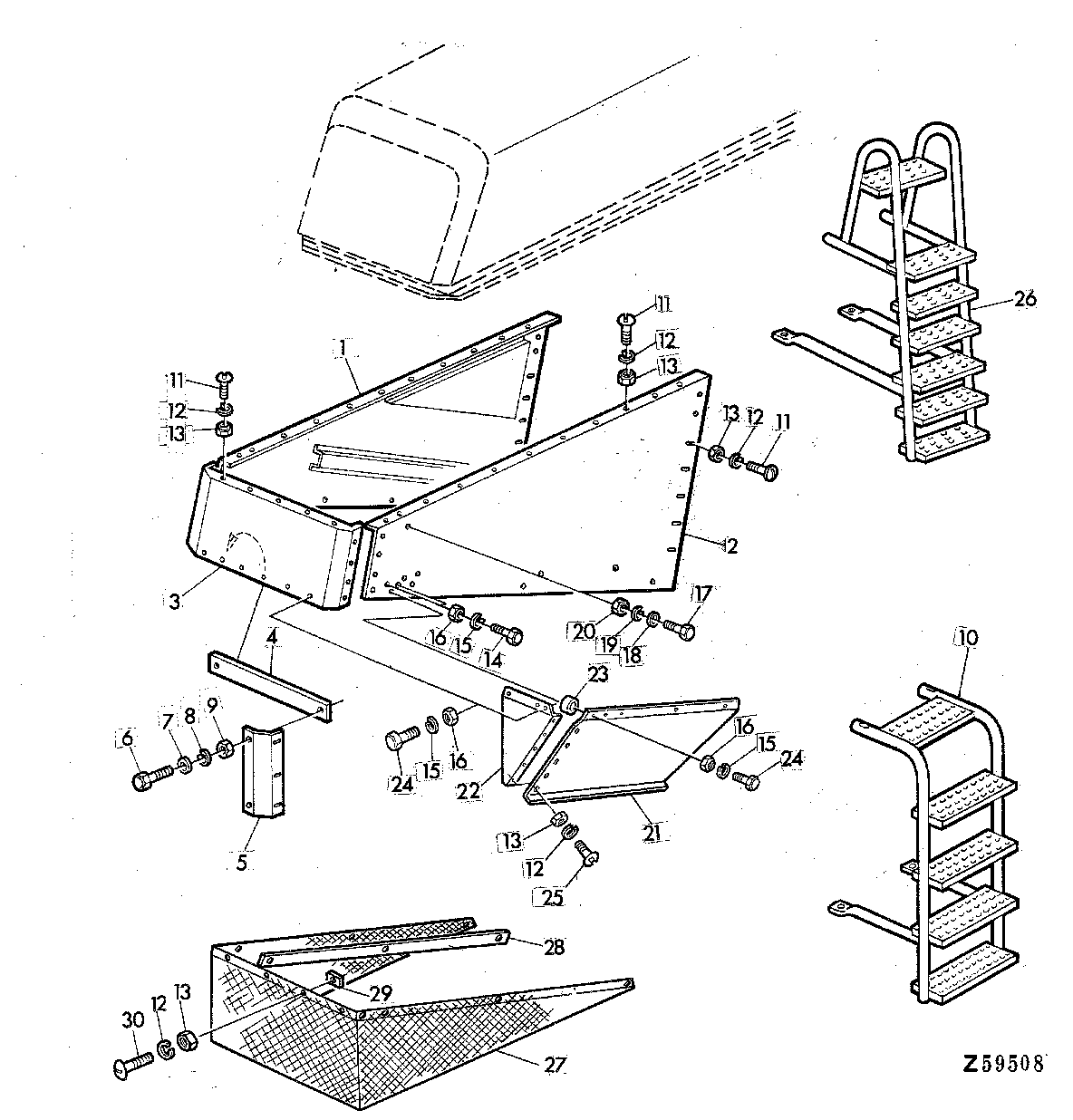

REAR SIDE PANELS WITH OPERATOR'S PLATFORM LADDER [02G08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ18448	1	SIDE WALL	LH
2	AZ18445	1	SIDE WALL	RH
3	AZ18446	1	PANEL	-
3	AZ18447	1	PANEL	-
4	Z32407	1	WEIGHT	(A)
5	Z31545	2	SHEET	(A)
6	19M7494	1	Cap Screw	(A) M12 X 70
7	24M7102	1	Washer	(A) 14 MM
8	12M7014	1	Lock Washer	(A) 12 MM
9	14M7031	1	Nut	(A) M12
10	AZ20225	1	LADDER	-
11	21M7031	36	SCREW	M6 X 15
12	12M7012	52	LOCK WASHER	6 MM
13	14M7027	52	NUT	M6
14	19M7183	8	Cap Screw	M10 X 40
15	12M7013	8	LOCK WASHER	10 MM
16	14M7140	8	Nut	M10
17	19M7139	18	Cap Screw	M8 X 20
18	24M7036	18	Washer	9 MM
19	12M7008	18	LOCK WASHER	8 MM
20	14M7029	18	Nut	M8
21	AZ18806	1	SHEET	(A)
22	Z30273	1	SHEET	(A)
23	Z29770	4	SPACER	(A)
24	19M7180	4	Cap Screw	(A) M10 X 45
25	21M7087	5	BOLT	(A) M6 X 12
26	AZ21765	1	LADDER	(A)
27	Z33080	1	CANVAS	(A)
27	Z33079	1	CANVAS	(A)
28	Z33083	2	REINFORCEMENT	(A)
29	Z33085	16	PLATE	(A)
30	21M7085	16	SCREW	(A) M6 X 20

REAR SIDE PANELS WITH OPERATOR'S PLATFORM LADDER [02G08]

Нет текстового описания
