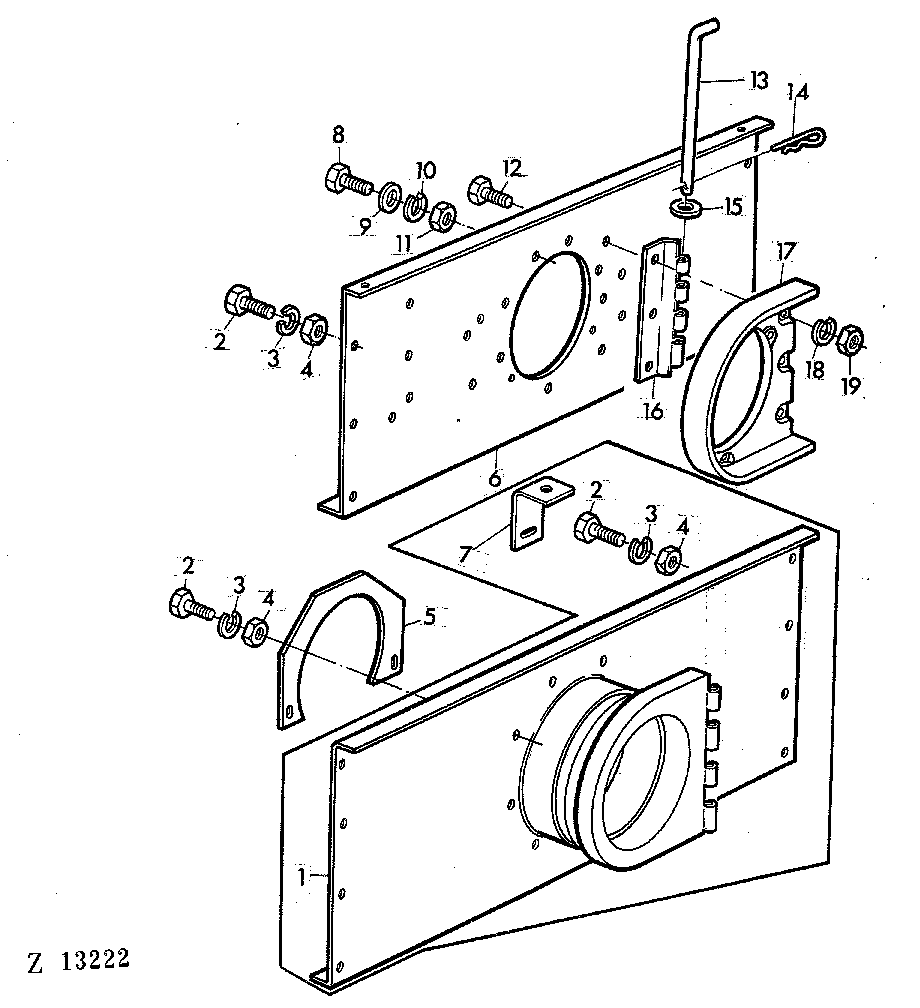

REAR HINGED PLATE (UNLOADING AUGER) [02F07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ19775	1	PLATE	-
1	AZ19775	1	PLATE	-
2	21M7031	10	SCREW	M6 X 15
3	12M7012	10	LOCK WASHER	6 MM
4	14M7027	10	NUT	M6
5	Z29153	1	SHEET	-
6	Z31131	1	PLATE	-
6	Z31131	1	PLATE	-
6	Z31131	1	PLATE	-
7	Z31123	1	ANGLE	AR
8	19M7288	6	Cap Screw	M8 X 30
9	24M7036	6	Washer	9 MM
10	12M7008	6	LOCK WASHER	8 MM
11	14M7029	6	Nut	M8
12	19M7168	3	Cap Screw	M10 X 30
13	Z21090	1	Pin Fastener	-
14	11M7019	1	COTTER PIN	4 X 20 MM
15	24M7047	1	Washer	13 MM
16	Z25595	1	HINGE	-
16	Z25595	1	HINGE	-
16	Z25595	1	HINGE	-
17	Z10312	1	HINGE	-
17	Z10312	1	HINGE	-
17	Z10312	1	HINGE	-
18	12M7013	3	LOCK WASHER	10 MM
19	14M7140	3	Nut	M10

REAR HINGED PLATE (UNLOADING AUGER) [02F07]
