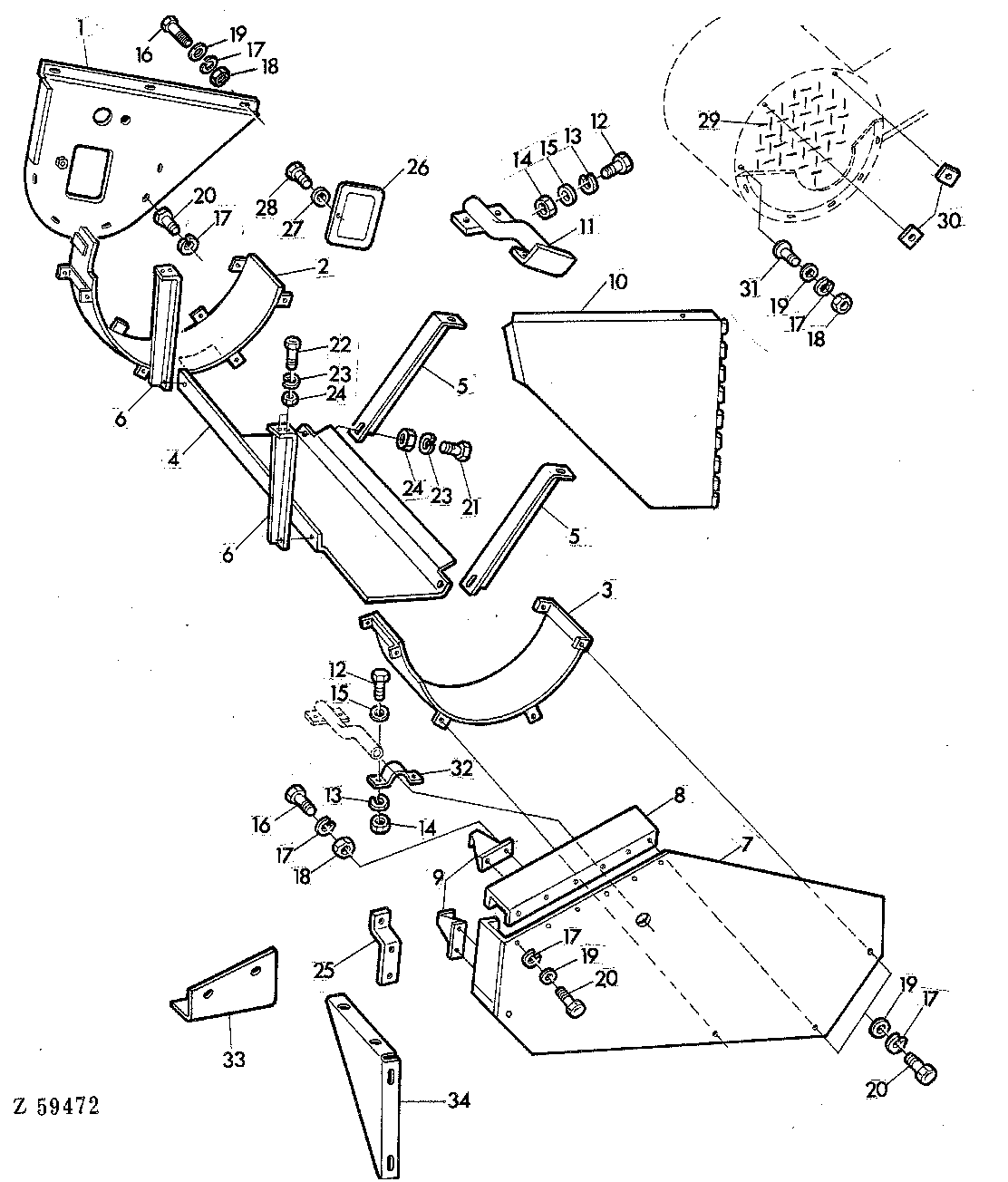

PROTECTION SHIELDS,FAN (KORN AND RICE) [02H01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ20778	1	GUARD	RH
2	AZ20562	1	GUARD	RH
3	AZ20561	1	GUARD	LH
4	Z25960	4	ROLL-GARD	(A)
4	Z32826	1	GUARD	(B)
4	AZ15031	1	ROLL-GARD	(A)
4	AZ21785	1	ROLL-GARD	(B)
5	AZ14914	2	HOLDER	REAR
6	AZ14913	2	HOLDER	(A) FRONT
6	Z32825	2	RETAINER	(B)
7	AZ17208	1	GUARD	LH
8	AZ33919	1	GUARD	(SUB FOR Z28562)
9	Z26031	3	HOLDER	-
10	AZ17207	1	GUARD	LH
11	AZ17206	1	BRACE	LH
12	19M7163	4	Cap Screw	M8 X 25
13	12M7008	8	LOCK WASHER	8 MM
14	14M7029	8	Nut	M8
15	24M7036	4	Washer	9 MM
16	19M7159	5	CAP SCREW	M6 X 15
17	12M7012	36	LOCK WASHER	6 MM
18	14M7027	36	NUT	M6
19	Z26250	34	Washer	6,5 MM
20	19M6614	19	Cap Screw	M6 X 12
21	19M7379	4	CAP SCREW	M10 X 15
22	19M7168	6	Cap Screw	M10 X 30
23	12M7013	10	LOCK WASHER	10 MM
24	14M7140	10	Nut	M10
25	Z31003	3	HOLDER	-
26	Z26683	1	COVER	-
27	12M7022	1	Lock Washer	8,2 MM
28	19M7162	1	Cap Screw	M8 X 15
29	AZ13345	2	GRILLE	-
30	Z23754	4	STRAP	-
31	21M7085	12	SCREW	M6 X 20
32	Z26028	1	CLAMP	-
33	Z32823	1	GUARD	-
34	Z37912	1	SUPPORT	(SUB FOR Z32824)

PROTECTION SHIELDS,FAN (KORN AND RICE) [02H01]

Нет текстового описания
