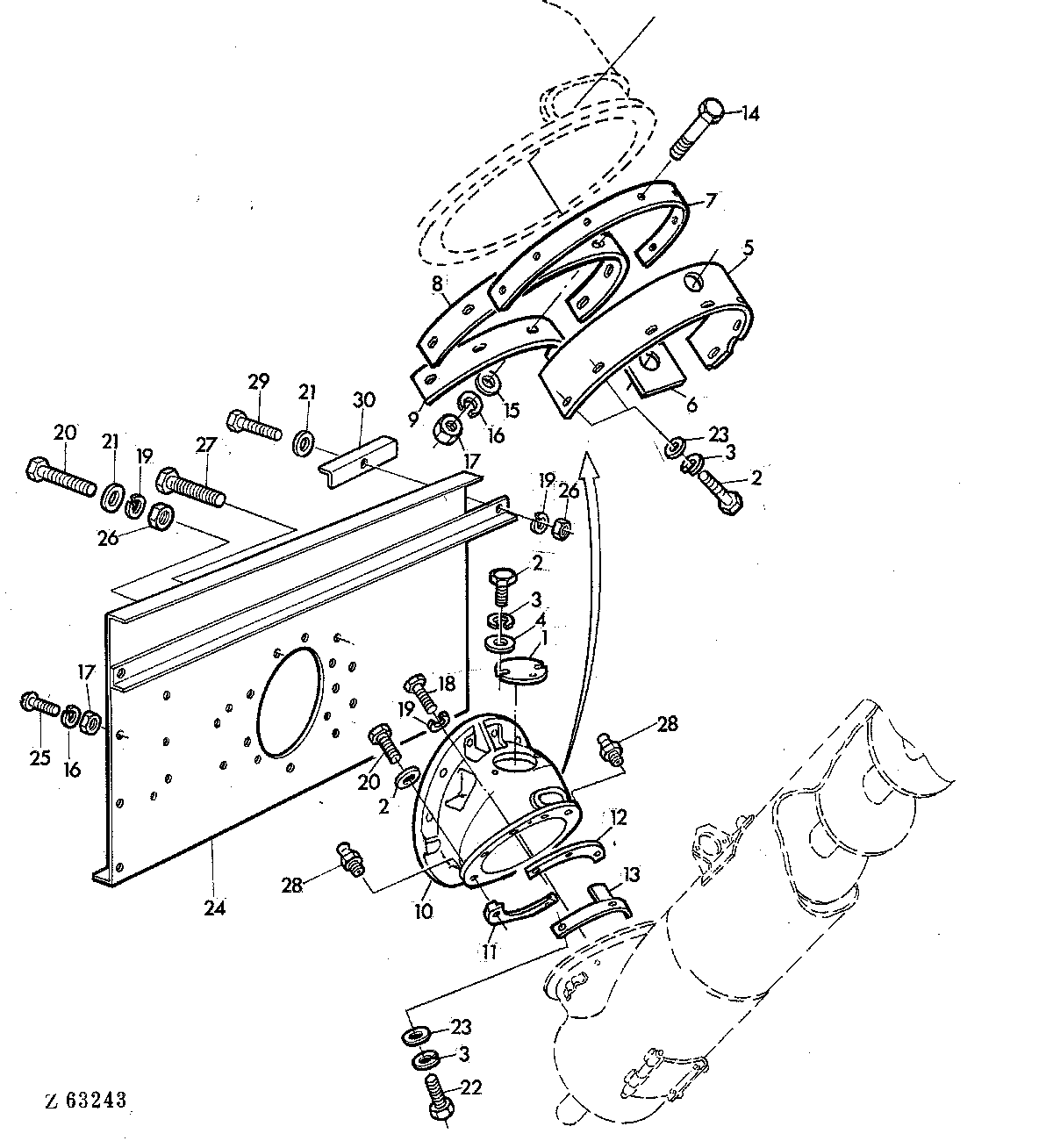

PIVOT ASSEMBLY,HYDRAULIC UNLOADING AUGER [02F16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z32302	1	COVER	-
2	19M7159	6	CAP SCREW	M10 X 20
3	12M7012	6	LOCK WASHER	6 MM
4	24M7088	2	Washer	6,6 MM
5	Z32235	1	GUIDE	-
6	Z32210	1	PLATE	-
7	Z32234	1	GUIDE	-
8	Z32233	1	GUIDE	-
9	Z32232	1	GUIDE	-
10	Z10821	1	HOUSING	-
11	Z10819	1	HOLDER	-
12	Z10820	3	HOLDER	-
13	AZ21047	1	GUIDE	-
14	19M7160	7	Cap Screw	M6 X 30
15	24M7088	7	Washer	6,6 MM
16	12M7012	17	LOCK WASHER	6 MM
17	14M7027	17	NUT	M6
18	19M7163	9	Cap Screw	M8 X 25
19	12M7008	13	LOCK WASHER	8 MM
20	19M7288	8	Cap Screw	M8 X 30
21	24M7036	4	Washer	9 MM
22	19M7375	3	CAP SCREW	M6 X 18
23	Z26250	1	Washer	-
24	AZ24076	1	PLATE	(SUB FOR Z31131)
25	21M7031	10	SCREW	M6 X 15
26	14M7029	12	Nut	M8
27	19M7168	3	Cap Screw	M10 X 30
28	58M5573	2	Lubrication Fitting	-
29	19M7139	2	Cap Screw	M8 X 20
30	Z35103	1	ANGLE	-
