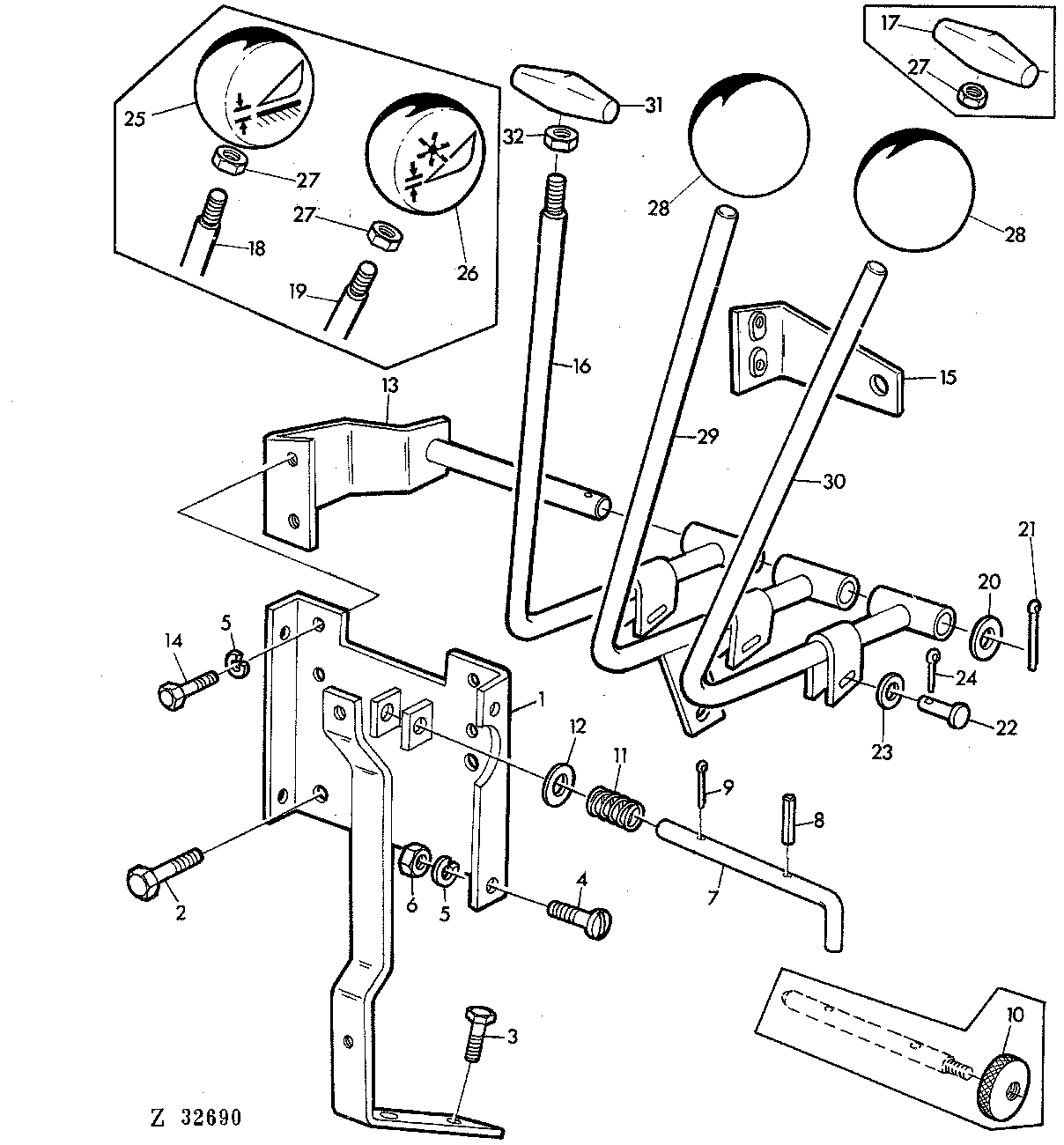

OPERATING CONTROLS,RIGHT-HAND [01E03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ18475	1	PLATE	-
2	19M7184	2	Cap Screw	M8 X 55
3	19M7139	2	Cap Screw	M8 X 20
4	21M7031	6	SCREW	M6 X 15
5	12M7012	8	LOCK WASHER	6 MM
6	14M7027	4	NUT	M6
7	Z29869	1	PIN FASTENER	-
8	34M7010	1	Spring Pin	3 X 18 MM
9	11M7008	1	Cotter Pin	2 X 15 MM
10	Z21761	1	KNOB	AR
11	289SEL	1	SPRING	-
12	24M7055	1	Washer	-
13	AZ18472	1	HOLDER	-
14	19M7159	4	CAP SCREW	M6 X 15
15	AZ18473	1	HOLDER	-
16	AZ28713	1	LEVER	(SUB FOR AZ18478)
16	AZ18478	1	LEVER	(ORD AZ28713 W/ Z39303, 14M7031)
17	Z30244	1	GRIP	(A)
18	AZ18477	1	LEVER	(ORD AZ25310 W/ AZ24086, Z36399)
19	AZ18476	1	LEVER	(ORD AZ25311 W/ AZ24086, Z36399)
20	24M7043	1	Washer	-
21	11M7014	1	COTTER PIN	3 X 25 MM
22	Z29996	3	PIN FASTENER	-
23	24M7027	3	Washer	5,3 MM
24	11M7006	3	Cotter Pin	1,5 X 15 MM
25	Z22923	1	KNOB	(ORD AZ24086 W/ AZ25310, Z36399)
26	Z22922	1	KNOB	(ORD AZ24086 W/ AZ25311, Z36399)
27	14M7152	3	Nut	M10 (SUB FOR Z23533)
28	AZ24086	2	KNOB	-
29	AZ25310	1	LEVER	(SUB FOR AZ18477)
30	AZ25311	1	LEVER	(SUB FOR AZ18476)
31	Z39303	1	KNOB	-
32	14M7031	1	Nut	M12

OPERATING CONTROLS,RIGHT-HAND [01E03]
