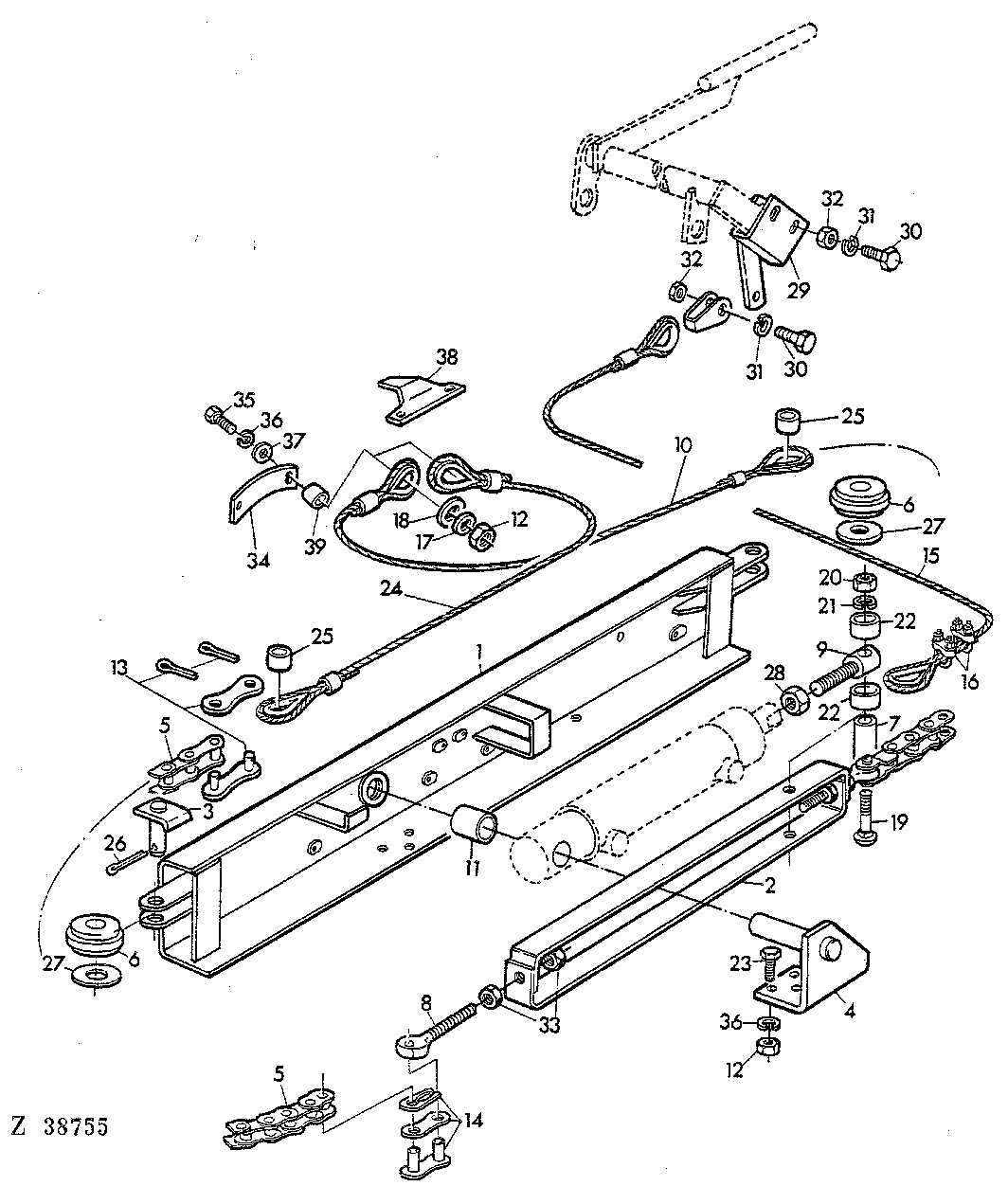

MECHANISM,HYDRAULIC SWING UNLOADING AUGER [02F20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ21059	1	RAIL	-
2	AZ21056	1	GUIDE	-
3	AZ21068	2	PIN FASTENER	-
4	AZ21058	1	SUPPORT	-
5	AZ21738	2	LINK CHAIN	INCL KEYS 13,14
6	Z32252	2	ROLLER	-
7	Z32253	1	SPACER	-
8	Z32254	2	EYEBOLT	-
9	Z31090	1	EYEBOLT	-
10	AZ21736	1	CABLE	-
11	Z32335	1	SPACER	-
12	14M7140	2	Nut	M10
13	AL14238	2	CONNECTOR	-
14	AL14209	1	LINK	-
15	AZ21090	1	ROPE	-
16	AZ12826	2	CLAMP	-
17	24M7096	2	Washer	10,5 MM
18	24M7178	2	Washer	10,5 MM
19	03M7155	1	BOLT	M12 X 75
20	14M7031	1	Nut	M12
21	12M7014	1	Lock Washer	12 MM
22	Z32265	2	SPACER	-
23	19M7166	3	Cap Screw	M10 X 20
24	AZ21737	1	CABLE	-
25	Z32766	2	SPACER	-
26	11M7028	2	Cotter Pin	5 X 35 MM
27	Z32735	2	WASHER	-
28	14M7209	1	Nut	M8 X 1,5
29	AZ21091	1	LINK	-
30	19M7286	3	Cap Screw	M6 X 25
31	12M7012	2	LOCK WASHER	6 MM
32	14M7027	3	NUT	M6
33	14M7031	4	Nut	M12
34	Z32749	2	CLAMP	(SUB FOR Z32258)
35	19M7169	2	Cap Screw	M10 X 35
36	12M7013	2	LOCK WASHER	10 MM
37	24M7040	2	Washer	11 MM
38	Z32277	1	STOP	-
39	Z32767	2	SPACER	-

MECHANISM,HYDRAULIC SWING UNLOADING AUGER [02F20]
