Открытый узел

LEFT-HAND SHIFT LEVER [01E11]

LEFT-HAND SHIFT LEVER [01E11]

LEFT-HAND SHIFT LEVER [01E11]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

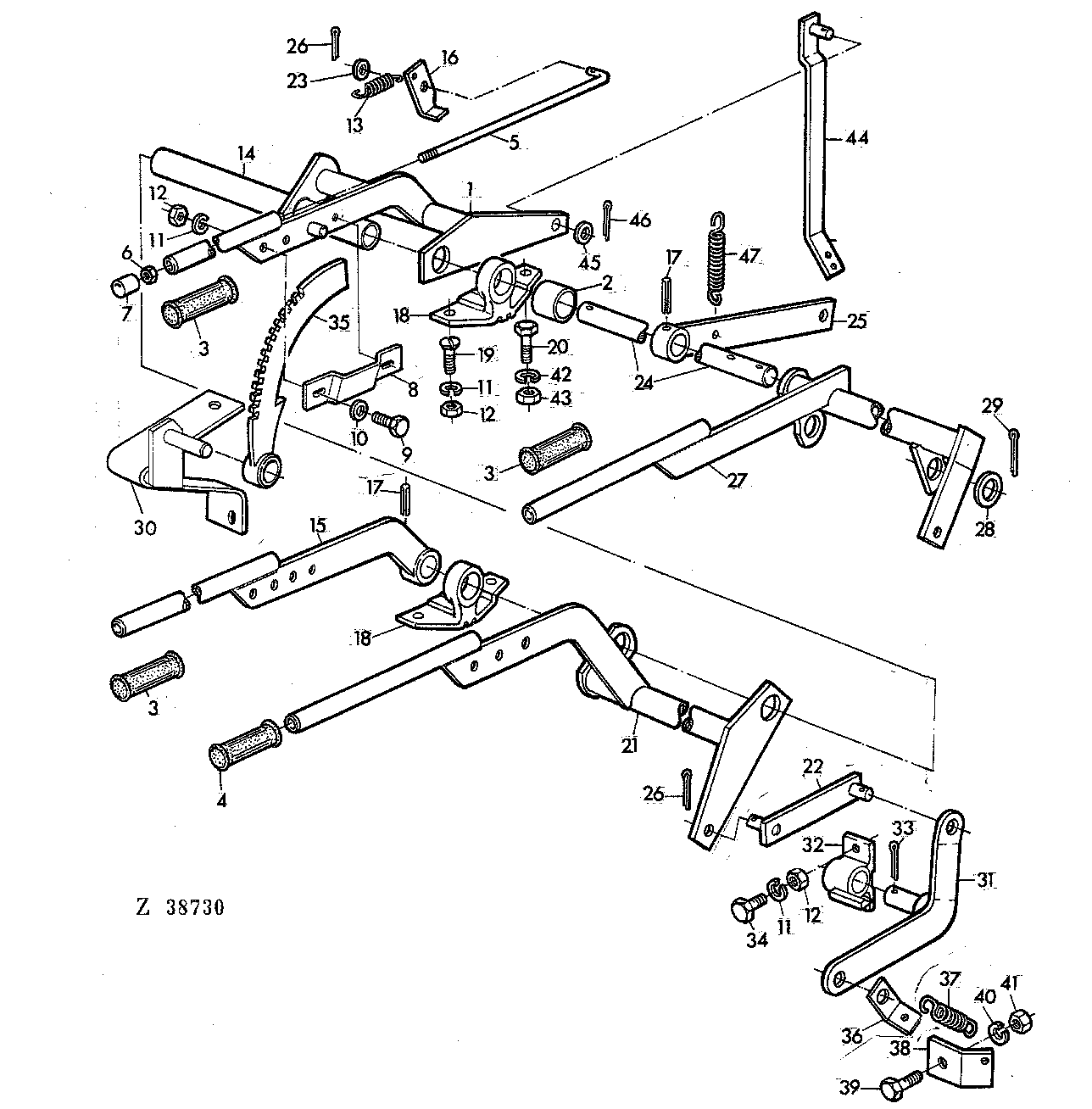

LEFT-HAND SHIFT LEVER [01E11]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ13085	1	LEVER	-
1	AZ10981	1	LEVER	-
2	Z21832	1	SPACER	-
3	Z26791	3	Handle	(A)
4	Z30976	1	HANDLE	(B)
5	Z21824	1	HOOK BOLT	-
6	14M7027	1	NUT	M6
7	Z21823	1	KNOB	-
8	Z36022	1	RETAINER	(SUB FOR Z10205)
9	19M7163	2	Cap Screw	M8 X 25
10	24M7036	2	Washer	9 MM
11	12M7008	6	LOCK WASHER	8 MM
12	14M7029	6	Nut	M8
13	Z21613	2	EXTENSION SPRING	-
14	Z21827	1	SPACER	-
14	Z23433	1	PIPE	-
15	AZ10974	1	LEVER	-
16	Z21834	1	LATCH	-
17	34M7047	2	Spring Pin	8 X 40 MM
18	Z10207	2	BEARING HOUSING W/O BEARING	-
19	21M7125	2	SCREW	M8 X 25
20	19M7167	1	Cap Screw	M10 X 25
21	AZ10977	1	LEVER	-
21	AZ13081	1	LEVER	-
22	AZ10984	1	STRAP	-
23	24M7040	1	Washer	11 MM
24	Z21829	1	SHAFT	-
24	Z23436	1	SHAFT	-
25	AZ10975	1	LEVER	-
26	11M7014	3	COTTER PIN	3 X 25 MM
27	AZ10979	1	LEVER	-
27	AZ13083	1	LEVER	-
28	Z24651	3	WASHER	(SUB FOR L19223)
29	11M7038	1	Cotter Pin	6 X 45 MM
30	AZ30656	1	BRACKET	(SUB FOR AZ28600, Z10203)
31	Z10202	1	LEVER	-
32	Z10201	1	BEARING	-
33	11M7024	1	Cotter Pin	4 X 40 MM
34	19M7288	2	Cap Screw	M8 X 30
35	Z11323	1	SECTOR	(SUB FOR Z10248)
36	Z22572	1	HOLDER	-
37	E10073	1	SPRING	-
38	Z22573	1	STRAP	-
39	19M7158	1	Cap Screw	M12 X 45
40	12M7014	1	Lock Washer	12 MM
41	14M7031	1	Nut	M12
42	12M7013	1	LOCK WASHER	10 MM
43	14M7140	1	Nut	M10
44	AZ13285	1	LEVER	-
45	24M7038	1	Washer	14 MM
46	11M7013	1	COTTER PIN	3 X 20 MM
47	Z22925	1	EXTENSION SPRING	-
