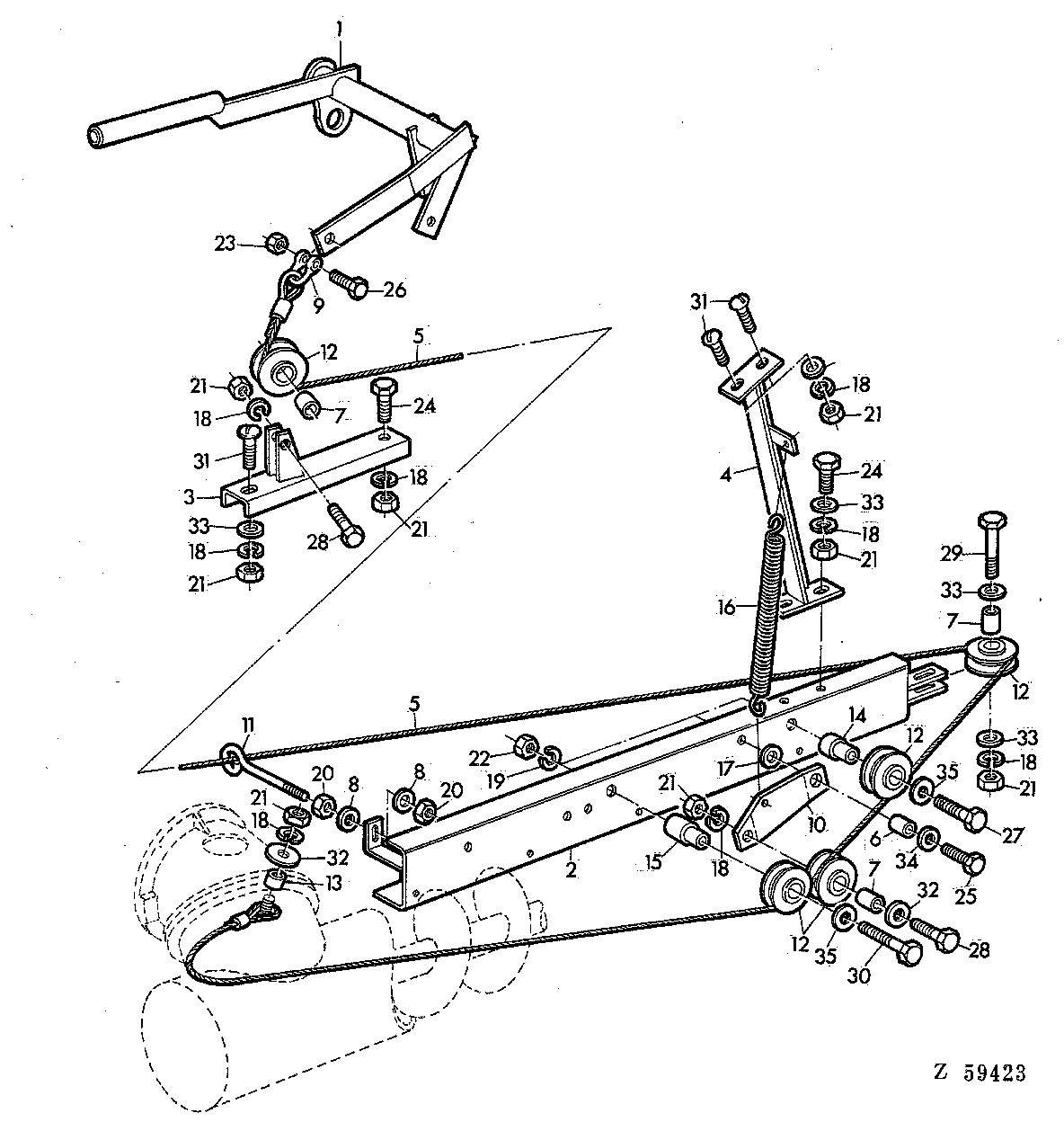

INTERLOCK ASSEMBLY,HYDRAULIC UNLOADING AUGER [02F24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ21921	1	LEVER	-
2	AZ21922	1	RAIL	-
3	AZ21923	1	BRACKET	-
4	AZ21924	1	BRACE	-
5	AZ21926	1	CABLE	-
6	Z21318	1	SPACER	-
7	Z22052	3	Spacer	-
8	Z26250	2	Washer	-
9	Z28162	1	CLEVIS	-
10	Z32896	1	LEVER	-
11	Z32911	1	EYEBOLT	-
12	Z32900	5	ROLLER	-
13	Z32902	1	WASHER	-
14	Z32904	1	BUSHING	-
15	Z32905	1	BUSHING	-
16	L18319	1	SPRING	-
17	L19362	1	Washer	-
18	12M7008	9	LOCK WASHER	8 MM
19	12M7013	1	LOCK WASHER	10 MM
20	14M7027	2	NUT	M6
21	14M7029	9	Nut	M8
22	14M7140	1	Nut	M10
23	14M7165	1	Lock Nut	M6
24	19M7139	3	Cap Screw	M8 X 20
25	19M7167	1	Cap Screw	M10 X 25
26	19M7286	1	Cap Screw	M6 X 25
27	19M7287	1	CAP SCREW	M10 X 50
28	19M7322	2	Cap Screw	M8 X 35
29	19M7323	1	Cap Screw	M8 X 40
30	19M7327	3	Cap Screw	M10 X 65
31	21M7081	3	SCREW	M8 X 15
32	24M7024	2	Washer	9,5 MM
33	24M7036	7	Washer	9 MM
34	24M7028	1	Washer	10,5 MM
35	24M7101	2	Washer	11,5 MM

INTERLOCK ASSEMBLY,HYDRAULIC UNLOADING AUGER [02F24]
