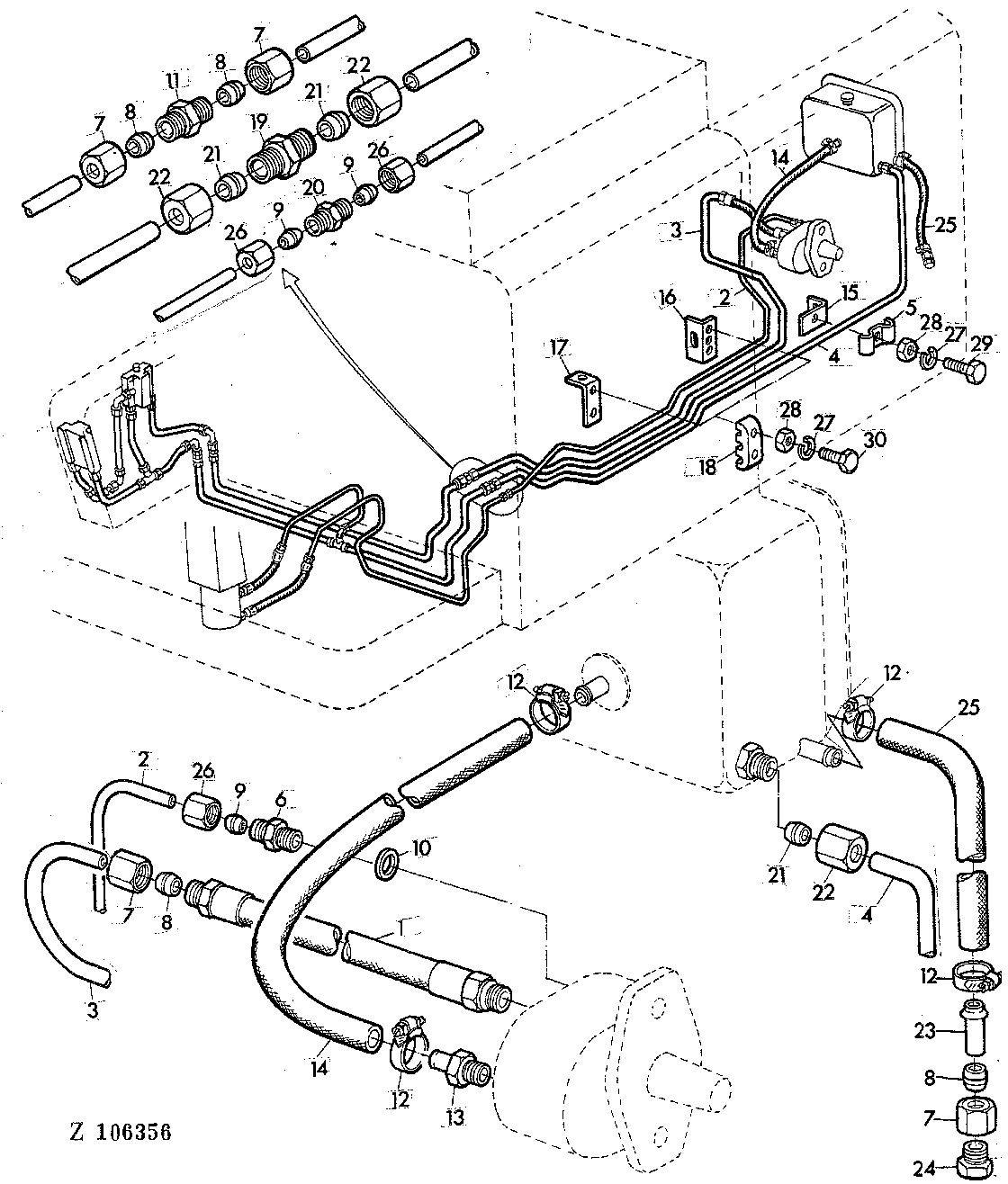

HYDRAULIC LINES,PUMP TO SELECTIVE CONTROL VALVE [01H24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ16272	1	HYDRAULIC HOSE	-
2	AZ22131	1	OIL LINE	INCL KEYS 9,26 (SUB FOR AZ16301)
3	AZ22133	1	OIL LINE	INCL KEYS 7,8 (SUB FOR AZ16303)
4	AZ22237	1	OIL LINE	INCL KEYS 21,22 (SUB FOR AZ19684)
5	Z22061	1	CLAMP	-
6	Z32970	1	ADAPTER	(SUB FOR Z22108)
7	Z32973	4	TUBE NUT	(SUB FOR Z22345)
8	Z32993	4	SLEEVE FITTING	(SUB FOR Z22675)
9	Z32995	3	SLEEVE FITTING	(SUB FOR Z22676)
10	R26375	1	O-Ring	(SUB FOR Z22678)
11	Z32979	1	UNION FITTING	(SUB FOR Z22714)
12	Z26822	4	CLAMP	-
13	Z26824	1	FITTING	-
14	Z32843	1	HOSE	(SUB FOR Z26829)
15	Z27437	1	ANGLE	-
16	Z44181	1	ANGLE	(SUB FOR Z27447)
17	Z27448	1	ANGLE	-
18	Z27449	2	CLAMP	-
19	Z32982	1	UNION FITTING	(SUB FOR Z27453)
20	Z32978	1	UNION FITTING	(SUB FOR Z27456)
21	Z32992	3	SLEEVE FITTING	(SUB FOR Z27458)
22	Z32972	3	TUBE NUT	(SUB FOR Z27459)
23	Z28154	1	PIPE	-
24	Z28155	1	PIPE PLUG	-
25	Z28156	1	HYDRAULIC HOSE	-
26	Z32974	3	TUBE NUT	(SUB FOR L20061)
27	12M7012	5	LOCK WASHER	6 MM
28	14M7027	5	NUT	M6
29	19M7077	1	Cap Screw	M6 X 20
30	19M7299	4	Cap Screw	M6 X 45

HYDRAULIC LINES,PUMP TO SELECTIVE CONTROL VALVE [01H24]
