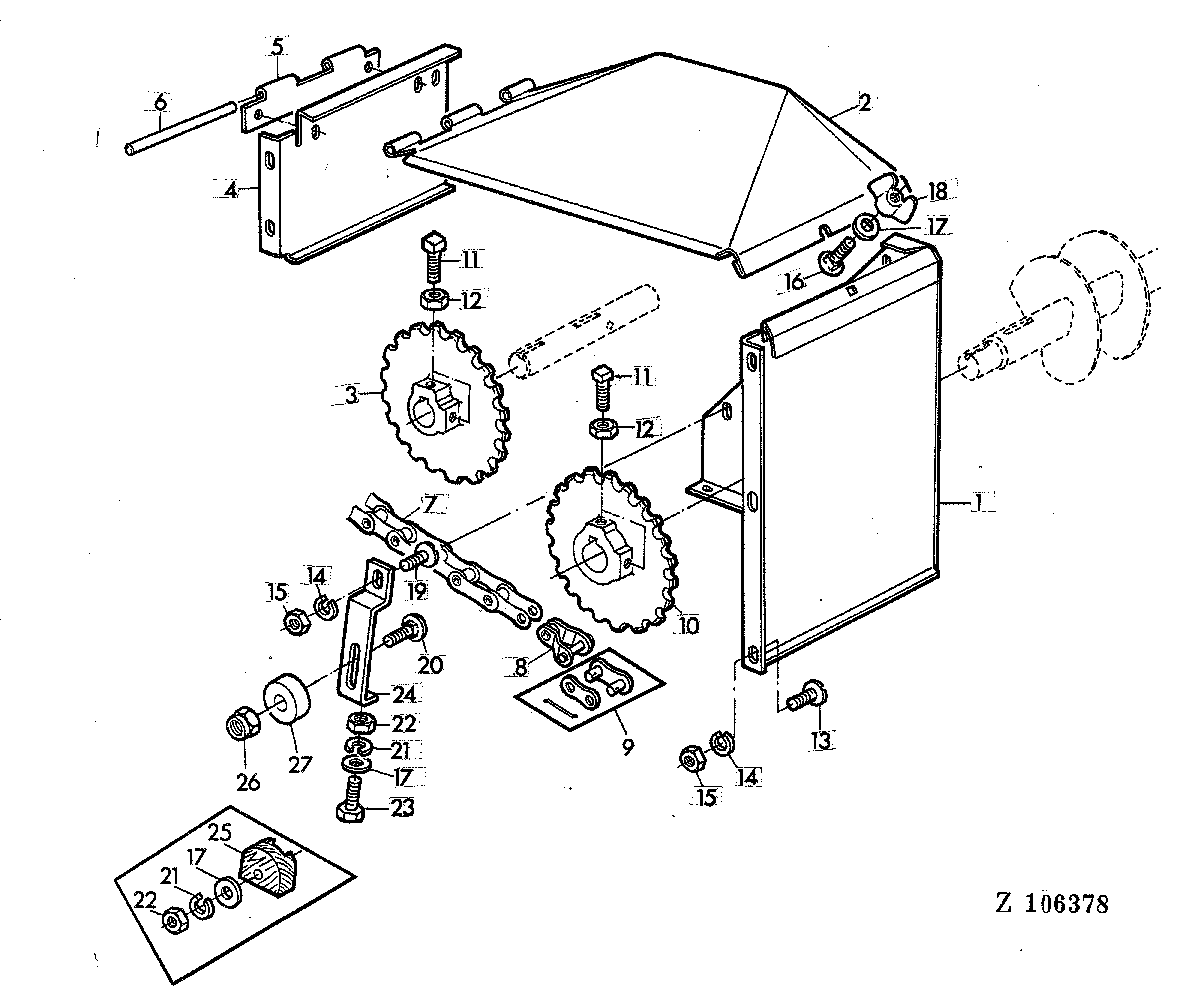

GRAIN ELEVATOR-DRIVE WITH HOUSING [02D20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ19145	1	PANEL	-
2	Z20639	1	GUARD	-
3	Z10117	1	CHAIN SPROCKET	Z = 16
4	Z30560	1	PANEL	-
5	Z20632	1	HINGE	-
6	Z20669	1	PIN	-
7	AZ32090	1	ROLLER CHAIN	L = 34, INCL KEYS 8,9 (SUB FOR AZ10363)
8	AL15953	1	LINK	-
9	AL15954	1	LINK	-
10	Z10026	1	CHAIN SPROCKET	(A) Z = 16
10	Z10117	1	CHAIN SPROCKET	(B)
11	Z26249	4	SET SCREW	M10 X 22 (SUB FOR Z20731)
12	14M7152	4	Nut	SP, M10
13	21M7087	14	BOLT	M6 X 12
14	12M7012	16	LOCK WASHER	6 MM
15	14M7027	16	NUT	M6
16	03M7054	1	Bolt	M8 X 20
17	24M7036	3	Washer	9 MM
18	Z20285	1	WING NUT	-
19	21M7085	1	SCREW	M6 X 20
20	03M7095	1	Bolt	M8 X 60
21	12M7008	2	LOCK WASHER	8 MM
22	14M7029	2	Nut	M8
23	19M7139	1	Cap Screw	M8 X 20
24	Z20682	1	HOLDER	-
25	Z27775	1	TIGHTENER	(SUB FOR Z20418)
26	14M7166	1	Lock Nut	M8
27	Z41483	1	TIGHTENER	(SUB FOR Z27775)

GRAIN ELEVATOR-DRIVE WITH HOUSING [02D20]
