Открытый узел

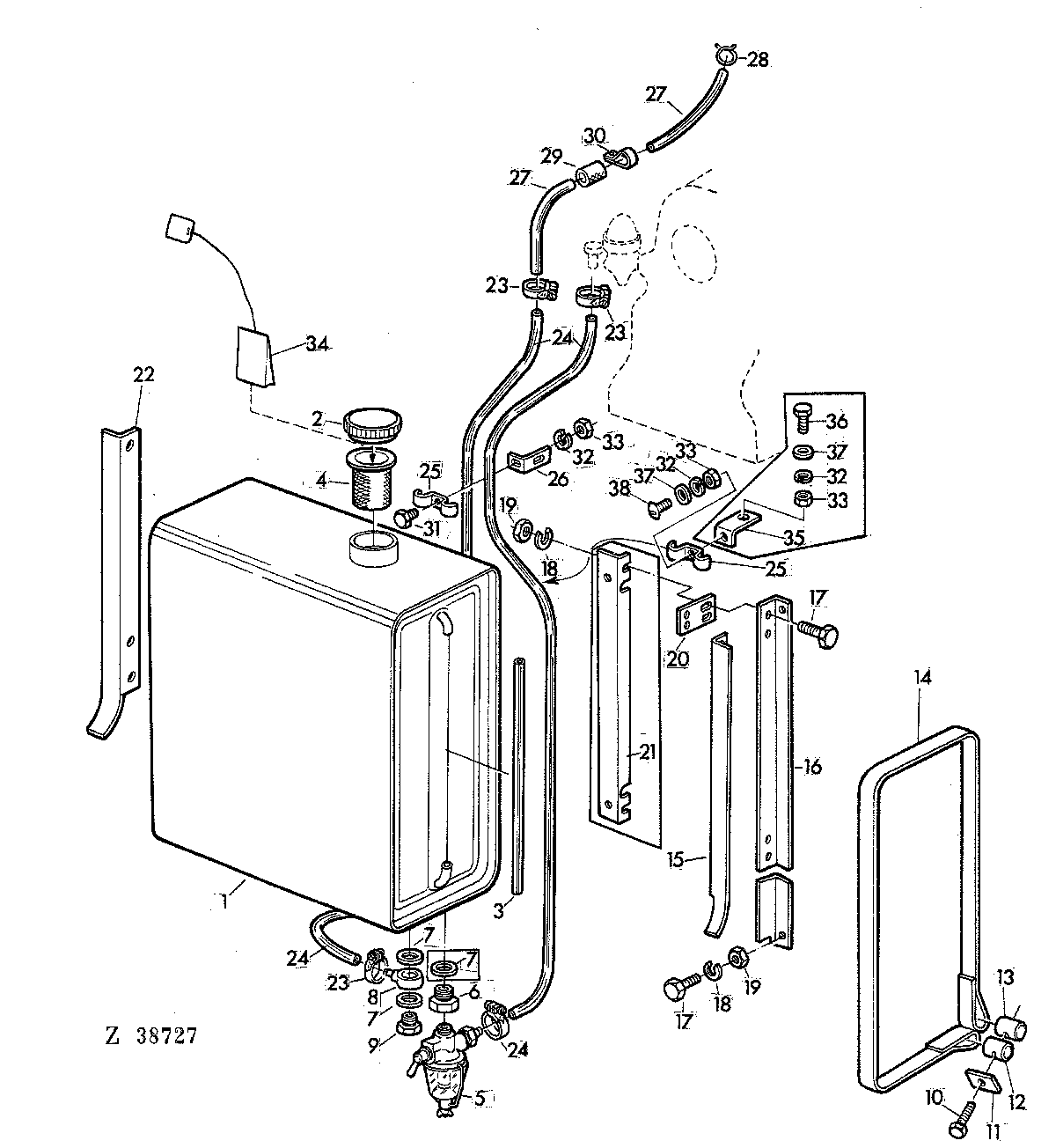

FUEL TANK [01C18]

FUEL TANK [01C18]

FUEL TANK [01C18]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

FUEL TANK [01C18]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ19887	1	FUEL TANK	ASSY, INCL KEYS 2,3
2	99M7013	1	FILLER CAP	(SUB FOR AZ20602)
3	Z31447	1	HOSE	LGTH = 570 MM
4	AZ32294	1	STRAINER	(SUB FOR AZ14387)
5	AZ19883	1	SEDIMENT BOWL	ASSY
6	Z32033	1	FITTING	-
7	51M7013	2	Sealing Ring	M12 X 17
8	Z30535	1	FITTING	-
9	38M4355	1	Hollow Screw	6 MM
10	19M7385	2	Cap Screw	M10 X 70
11	Z21659	2	WASHER	-
12	Z21660	2	PIN FASTENER	-
13	Z21661	2	PIN FASTENER	-
14	Z21658	2	BAND	-
15	Z31881	1	HOLDER	FRONT
16	Z21918	2	ANGLE	-
17	19M7163	20	Cap Screw	M8 X 25
18	12M7008	20	LOCK WASHER	8 MM
19	14M7029	20	Nut	M8
20	Z31879	4	PLATE	-
21	Z31219	1	SUPPORT	AR
22	Z21917	1	BRACKET	REAR
23	Z21240	4	CLAMP	-
24	Z31221	2	HOSE	LGTH = 2100 MM
25	Z22063	4	CLAMP	-
26	Z22060	2	ANGLE	-
27	Z22564	2	HOSE	-
28	Z23482	1	CLAMP	-
29	Z23504	1	HOSE	-
30	Z22561	1	CLAMP	-
31	19M6614	4	Cap Screw	M6 X 12
32	12M7012	6	LOCK WASHER	6 MM
33	14M7027	6	NUT	M6
34	AZ19881	1	RUST INHIBITOR	(A)
35	Z32351	1	ANGLE	AR
36	19M7375	1	CAP SCREW	M6 X 18
37	24M7054	1	Washer	6,4 MM
38	21M7088	1	SCREW	M6 X 12
