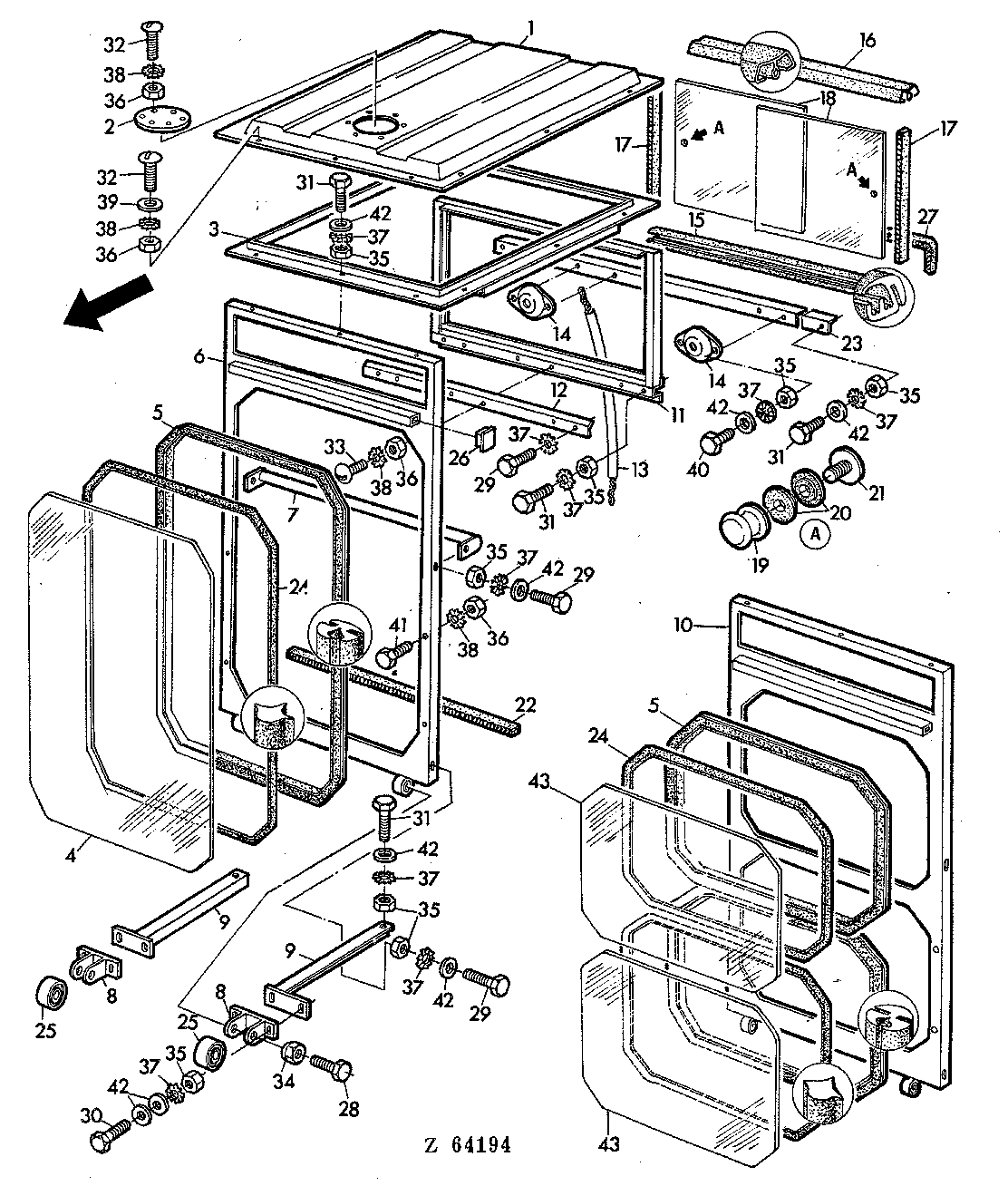

FRONT FRAME,ROOF AND REAR FRAME [02J10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	VR10003	1	ROOF	ASSY, INCL KEY 2
2	VR10077	1	COVER	-
3	VR10002	1	FRAME	-
4	VR10021	1	WINDSHIELD	-
5	VR10078	1	GASKET	LGTH = 5380 MM (211.8")
6	VR10080	1	FRAME	ASSY, INCL KEY 25
7	VR10012	1	BRACE	-
8	VR10008	2	BRACKET	-
9	VR10035	2	BRACE	(SUB FOR VR10013, VR10014)
10	VR10041	1	FRAME	(A)
11	VR10081	1	FRAME	-
12	VR10071	1	ANGLE	-
13	VR10015	1	LINK CHAIN	-
14	VR10009	2	ABSORBER	-
15	VR10072	1	GASKET	-
16	VR10082	1	GASKET	LGTH = 1280 MM (50.4")
17	VR10083	2	WEATHERSTRIP	LGTH = 730 MM (28.7")
18	VR10049	2	WINDOWPANE	(A)
18	VR10075	2	WINDOWPANE	-
19	VR10085	2	GRIP	-
20	VR10086	4	PACKING	-
21	VR10084	2	BOLT	-
22	VR10088	1	WEATHERSTRIP	LGTH = 1450 MM (57.1")
23	VR10020	1	ANGLE	-
24	VR10079	1	GASKET	LGTH = 5380 MM (211.8")
25	VR10019	2	ABSORBER	-
26	VR10129	2	CAP	-
27	VR10087	1	WEATHERSTRIP	LGTH = 2600 MM (102.3")
28	19M7481	2	Cap Screw	M16 X 80
29	19M7170	5	Cap Screw	M10 X 50
30	19M7168	4	Cap Screw	M10 X 30
31	19M7166	14	Cap Screw	M10 X 20
32	21M7031	15	SCREW	M6 X 15
33	21M7087	2	BOLT	M6 X 12
34	14M7170	2	Lock Nut	M16
35	14M7140	25	Nut	M10
36	14M7027	21	NUT	M6
37	12M7013	27	LOCK WASHER	10 MM
38	12M7012	21	LOCK WASHER	6 MM
39	24M7139	9	Washer	6 X 18 X 1,5 MM
40	19M7168	8	Cap Screw	M10 X 30
41	19M6699	4	CAP SCREW	M6 X 70
42	24M7028	25	Washer	10,5 MM
43	VR10048	2	WINDOWPANE	(A)

FRONT FRAME,ROOF AND REAR FRAME [02J10]
