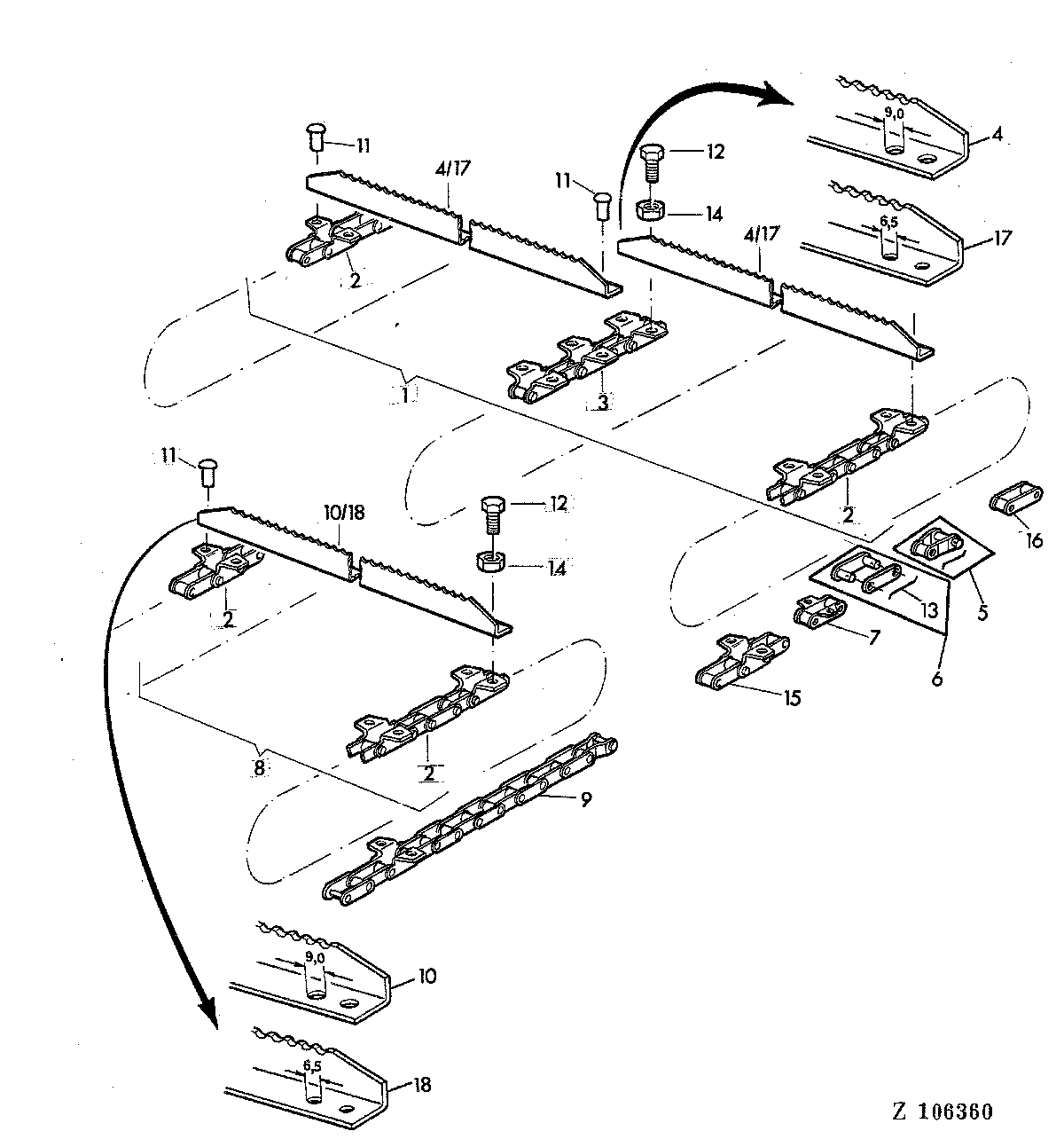

FEEDER CONVEYOR-CHAIN L-PROFILE [01I24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ19480	1	LINK CHAIN	(A) ASSY, INCL KEYS 2-4,11-14
1	AZ18679	1	LINK CHAIN	ASSY, INCL KEYS 2-4,11-14
2	AZ14703	1	GATHERER CHAIN	(A)
2	AZ18658	1	GATHERER CHAIN	-
3	AZ17156	1	GATHERER CHAIN	(A)
3	AZ18684	1	GATHERER CHAIN	-
4	Z30159	43	SLAT	-
4	Z30159	50	SLAT	(A)
5	AL15482	1	CHAIN LINK	-
6	AL15481	1	CHAIN LINK	-
7	AZ15185	1	LINK	(B)
8	AZ27683	1	LINK CHAIN	(SUB FOR AZ18672)
8	AZ18672	1	GATHERER CHAIN	INCL KEYS 2,10-14 (ORD AZ27683 W/ (4) AZ24233)
8	AZ19478	1	LINK CHAIN	(A) ASSY, INCL KEYS 2,10-14
9	AL15476	1	LINK CHAIN	-
10	Z30160	22	SLAT	-
10	AZ24186	25	SLAT	(A)
11	16M2523	87	RIVET	6 X 15 MM
11	16M2523	100	RIVET	(A) 6 X 15 MM
12	19M7284	1	Cap Screw	M8 X 18
13	Z41567	1	WIRE	(FOR AL15482)
14	14M7166	1	Lock Nut	M8
15	AL15490	1	LINK	-
16	AL15479	1	LINK	-
17	Z40691	43	SLAT	-
17	Z40691	50	SLAT	(A)
18	Z40693	22	SLAT	-

FEEDER CONVEYOR-CHAIN L-PROFILE [01I24]
