Открытый узел

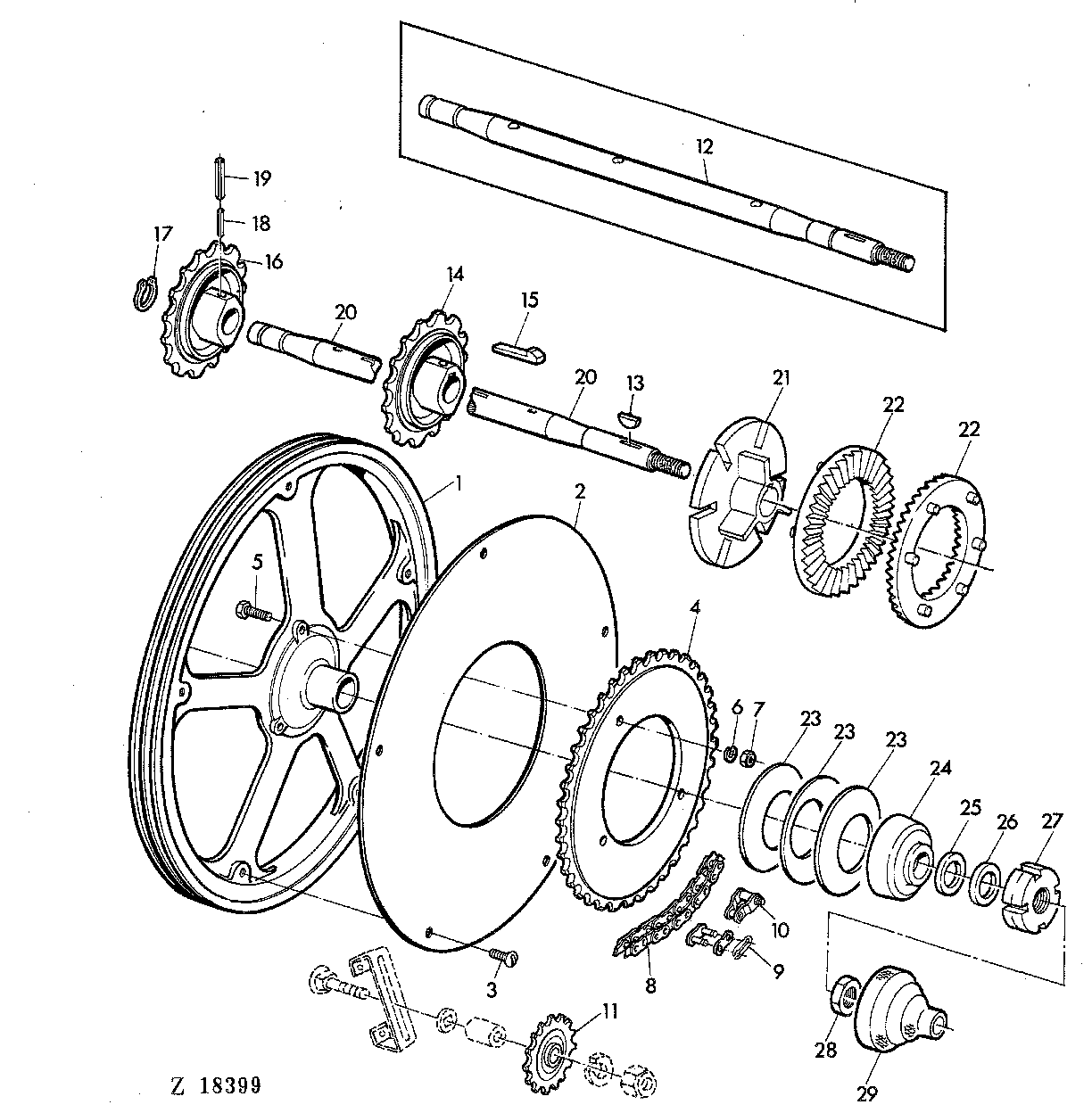

DRIVE PULLEY FOR CORN [01J08]

DRIVE PULLEY FOR CORN [01J08]

DRIVE PULLEY FOR CORN [01J08]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

DRIVE PULLEY FOR CORN [01J08]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z10718	1	PULLEY	-
1	Z11285	1	PULLEY	(SUB FOR Z10888, Z11081) (ORD W/ Z36572)
1	Z10888	1	PULLEY	(ORD Z11081)
1	Z10718	1	PULLEY	-
1	Z10718	1	PULLEY	-
1	Z10888	1	PULLEY	(ORD Z11081)
1	Z10888	1	PULLEY	(ORD Z11081)
2	Z39576	1	GUARD	(SUB FOR Z30562)
3	21M7083	5	Bolt	M6 X 10
4	Z30555	1	CHAIN SPROCKET	Z = 55
4	Z30557	1	CHAIN SPROCKET	Z = 40
5	19M7287	3	CAP SCREW	M10 X 50
6	12M7013	3	LOCK WASHER	10 MM
7	14M7140	3	Nut	M10
8	AZ19133	1	LINK CHAIN	(A) L = 195
8	AZ19483	1	LINK CHAIN	(B) L = 163
8	AZ19134	1	LINK CHAIN	(A) L = 146
8	AZ19482	1	LINK CHAIN	(B) L = 219
9	AL14211	1	CHAIN LINK	-
9	J4216H	1	CHAIN LINK	-
10	AL14908	1	CHAIN LINK	-
10	J4217H	1	CHAIN LINK	-
11	AN31211	1	IDLER SPROCKET	Z = 15
11	AN70860	1	IDLER SPROCKET	Z = 14
12	Z32154	1	DRIVE SHAFT	(ORD KEYS 13-20)
12	Z32155	1	DRIVE SHAFT	(ORD KEYS 13-20)
13	26M4228	1	Shaft Key	8 X 11 MM
14	Z10842	1	CHAIN SPROCKET	-
15	50M4203	1	SHAFT KEY	10 X 8 X 63 MM
16	Z10816	2	CHAIN SPROCKET	-
17	40M1831	1	Snap Ring	30 X 1,5 MM
18	34M7045	2	Spring Pin	6 X 60 MM
19	34M7073	2	Spring Pin	10 X 65 MM
20	Z33438	1	SHAFT	-
20	Z33437	1	SHAFT	-
20	Z32660	1	SHAFT	-
20	Z32692	1	SHAFT	-
20	Z33438	1	SHAFT	-
20	Z32692	1	SHAFT	-
21	Z10889	1	DRIVER	-
22	Z10847	2	SLIP CLUTCH	-
23	Z29634	3	DISK SPRING	-
24	Z10775	1	THRUST WASHER	-
25	Z31187	1	WASHER	-
26	24M7127	1	WASHER	25 X 44 X 4 MM
27	Z10776	1	NUT	24 MM
28	14M7212	1	NUT	M24
29	Z35052	1	BOOT	-
