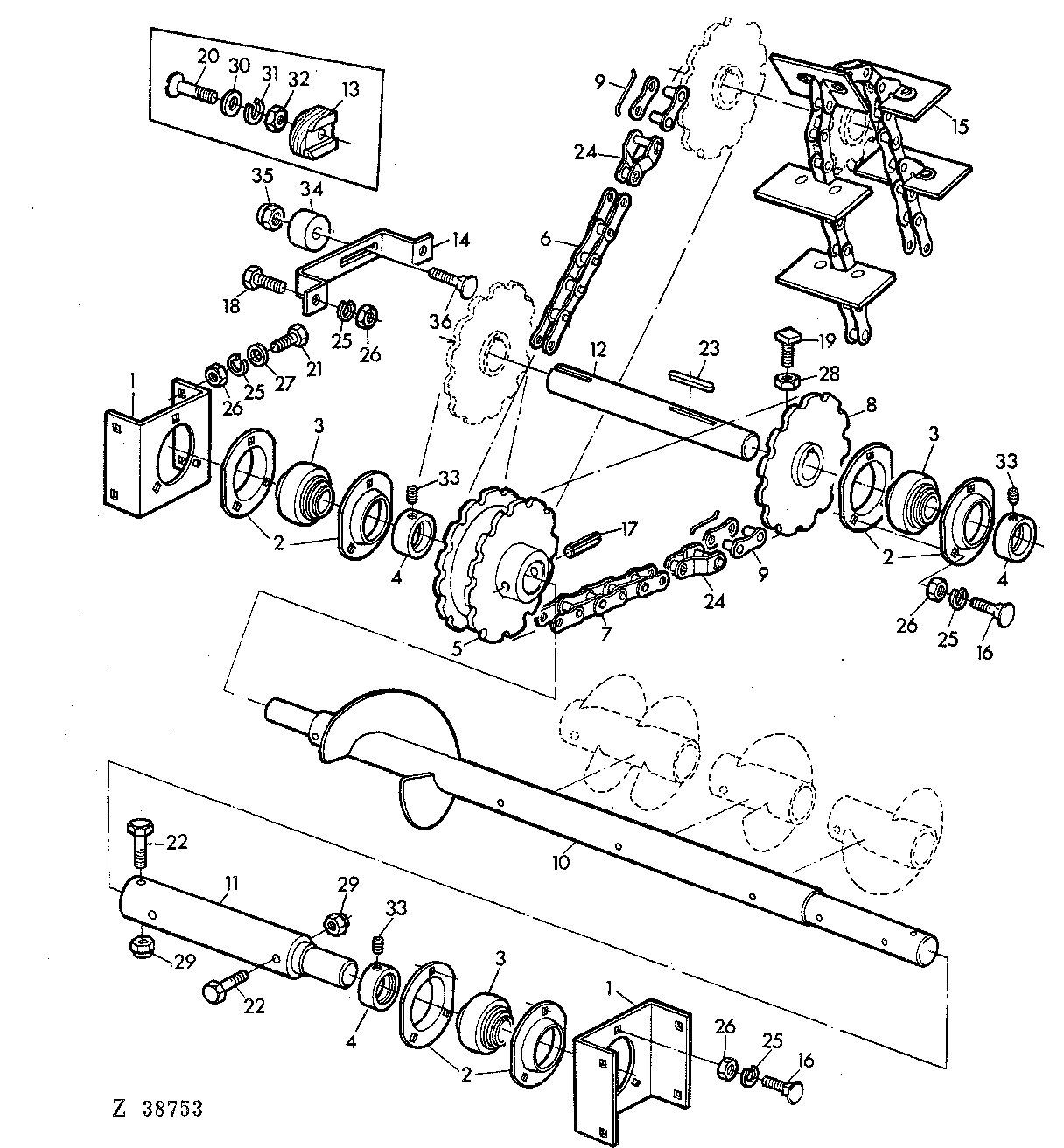

DRIVE PARTS (ELEVATOR EXTENSION),GRAIN TANK EXTENSION [02E24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z33577	2	BRACKET	(SUB FOR Z20763)
2	P47232	4	PRESSED FLANGED HOUSING	-
3	JD39105	2	BALL BEARING	-
4	AZ10044	2	Eccentric Locking Collar	ASSY, INCL KEY 33
5	Z10620	1	CHAIN SPROCKET	Z = 16
6	AZ32090	1	ROLLER CHAIN	L = 34, INCL KEYS 34,35 (SUB FOR AZ10363)
7	AZ17183	1	LINK CHAIN	ASSY, INCL KEYS 34,35, L = 60
8	Z10117	1	CHAIN SPROCKET	Z = 16
9	AL15954	1	LINK	-
10	AZ17184	1	AUGER	-
11	AZ17185	1	SHAFT	-
12	Z28534	1	SHAFT	-
13	Z27775	1	TIGHTENER	(SUB FOR Z20418)
14	Z28532	1	HOLDER	-
15	AZ17182	1	LINK CHAIN	ASSY, L = 29
16	03M7054	9	Bolt	M7 X 20
17	34M7050	1	Spring Pin	8 X 55 MM
18	19M7139	2	Cap Screw	M8 X 20
19	Z26249	2	SET SCREW	10 X 22 MM (SUB FOR Z20731)
20	03M7059	1	BOLT	M10 X 55
21	19M7162	4	Cap Screw	M8 X 15
22	19M7595	2	Cap Screw	M6 X 50
23	49M4108	1	Shaft Key	8 X 7 X 32 MM
24	AL15953	1	LINK	-
25	12M7008	24	LOCK WASHER	8 MM
26	14M7029	24	Nut	M8
27	24M7036	4	Washer	9 MM
28	14M7152	2	Nut	SP, M10
29	14M7165	2	Lock Nut	M6
30	24M7040	1	Washer	11 MM
31	12M7013	1	LOCK WASHER	10 MM
32	14M7140	1	Nut	M10
33	AZ19843	2	SET SCREW	KIT
34	Z41483	1	TIGHTENER	(SUB FOR Z27775)
35	14M7167	1	Lock Nut	M10
36	03M7073	1	Bolt	M10 X 60

DRIVE PARTS (ELEVATOR EXTENSION),GRAIN TANK EXTENSION [02E24]
