CUTTING PLATFORM-DRIVE SHAFT [01J03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AN102383	1	LINK CHAIN	-
2	AZ24206	1	DRIVE SHAFT	LGTH = 500 MM (19.7")
2	AZ20402	1	CLUTCH	LGTH = 370 MM (14.5")
3	AZ18667	2	Ball Bearing	-
4	Z10684	2	FLANGE	-
5	19M7168	3	Cap Screw	M10 X 30
6	24M7040	3	Washer	11 MM
7	12M7013	10	LOCK WASHER	10 MM
8	14M7140	10	Nut	M10
9	21M7093	1	SCREW	M10 X 30
10	AZ19086	1	BRACKET	-
11	03M7089	1	Bolt	M12 X 30
12	24M7047	1	Washer	13 MM
13	12M7014	3	Lock Washer	12 MM
14	14M7031	3	Nut	M12
15	19M7268	2	Cap Screw	M12 X 25
16	24M7038	2	Washer	14 MM
17	Z10685	2	HUB	-
18	Z10686	1	PULLEY	-
19	19M7180	4	Cap Screw	M10 X 45
20	19M7183	2	Cap Screw	M10 X 40
21	AZ28411	1	GUARD	(SUB FOR AZ20261)
22	19M7139	2	Cap Screw	M8 X 20
23	24M7036	1	Washer	9 MM
24	12M7008	2	LOCK WASHER	8 MM
25	14M7029	2	Nut	M8
26	AH89038	1	QUICK COUPLER	(SUB FOR AN102530)
27	H25360	1	SNAP RING	-
28	N104243	3	BALL	-

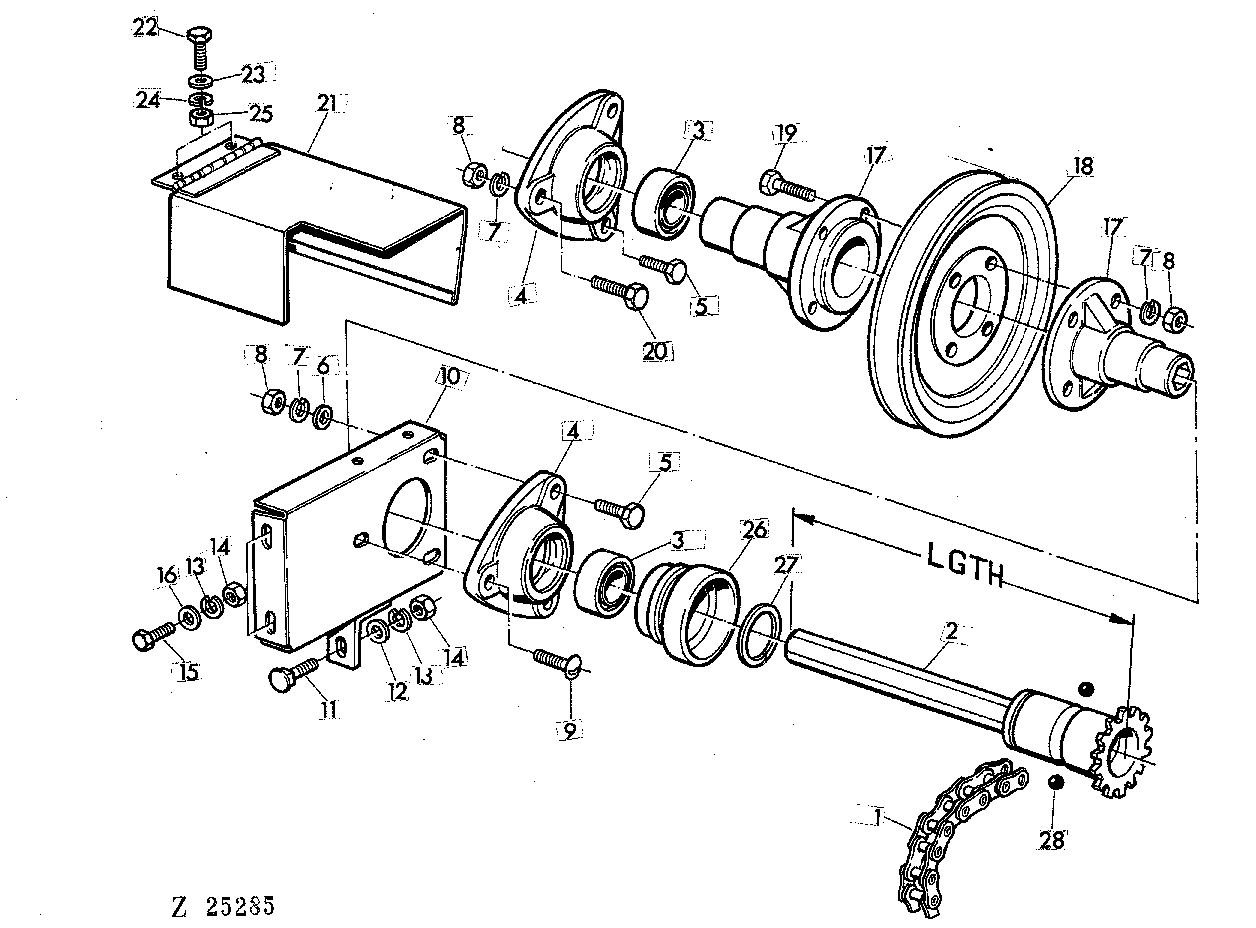

CUTTING PLATFORM-DRIVE SHAFT [01J03]

Нет текстового описания
