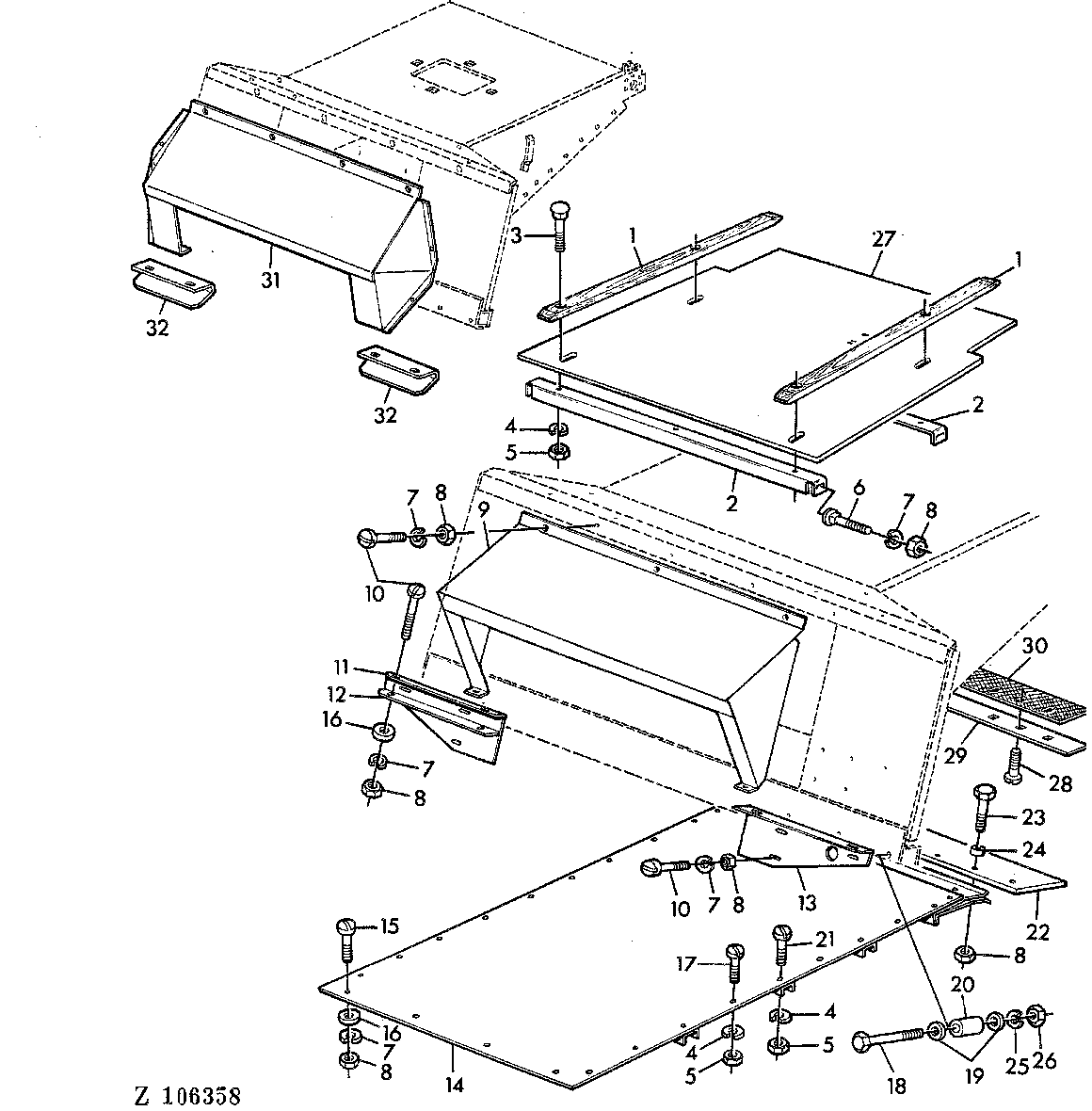

CHAIN GUIDE,SHORT FEEDER CONVEYOR [01I11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z30245	3	SLAT	-
1	Z30245	2	SLAT	(A)
2	Z30248	2	REINFORCEMENT	-
2	Z30246	2	REINFORCEMENT	-
3	03M7098	6	Bolt	M10 X 35
4	12M7013	26	LOCK WASHER	10 MM
5	14M7140	26	Nut	M10
6	03M7054	4	Bolt	M8 X 20
7	12M7008	25	LOCK WASHER	8 MM
8	14M7029	31	Nut	M8
9	AZ21483	1	SHIELD	(SUB FOR AZ18682)
9	AZ21483	1	SHIELD	(SUB FOR AZ18682) (ORD AZ33809, Z30143, Z30144, (2) Z30525)
9	AZ21484	1	SHIELD	(SUB FOR AZ18675)
10	21M7160	14	BOLT	M8 X 18
11	Z30139	1	BRACKET	-
11	Z30144	1	STRIPPER	-
12	Z30527	2	BRACKET	-
12	Z30525	2	STRAP	-
13	Z30138	1	BRACKET	-
13	Z30143	1	STRIPPER	-
14	AZ18681	1	SHEET	-
14	AZ18674	1	SHEET	-
15	21M7089	7	Screw	M8 X 20
16	24M7036	9	Washer	9 MM
17	21M7162	12	SCREW	M10 X 20
18	19M7289	2	Cap Screw	M12 X 110
19	24M7038	8	Washer	14 MM
20	Z20133	2	SPACER	-
21	21M7093	8	SCREW	M10 X 30
22	Z32144	1	GASKET	-
22	Z32145	1	Weatherstrip	-
23	19M7376	9	Cap Screw	M8 X 20
24	Z30123	9	WASHER	-
25	12M7014	4	Lock Washer	12 MM
26	14M7031	4	Nut	M12
27	Z33016	1	SHEET	-
27	Z33015	1	SHEET	-
28	03M7069	1	Bolt	M8 X 35
29	Z39210	1	HOLDER	-
30	Z38634	1	BOOT	-
31	AZ33609	1	SHIELD	-
32	Z43555	2	STRIPPER	-

CHAIN GUIDE,SHORT FEEDER CONVEYOR [01I11]
