Открытый узел

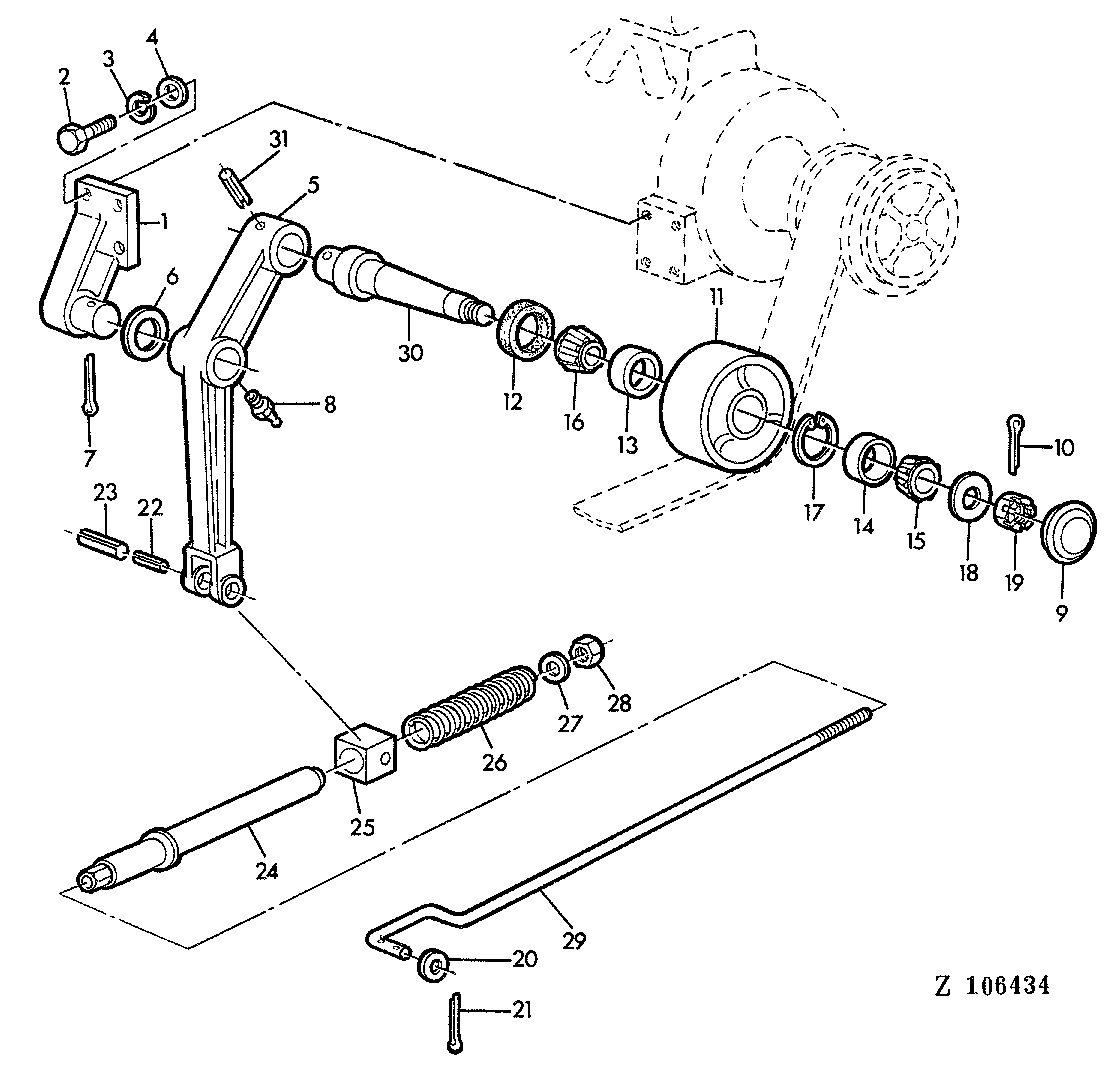

TENSION PULLEY (SEPERATOR) [02B04]

TENSION PULLEY (SEPERATOR) [02B04]

TENSION PULLEY (SEPERATOR) [02B04]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

TENSION PULLEY (SEPERATOR) [02B04]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ10722	1	BRACKET	-
2	19M7268	4	Cap Screw	M12 X 25
3	12M7014	4	Lock Washer	12 MM
4	24M7107	4	Washer	-
5	AZ20281	1	LEVER	ASSY, INCL KEY 30
5	AZ20305	1	LEVER	ASSY, INCL.KEY 30
5	AZ21597	1	LEVER	ASSY, INCL KEY 30
6	24M7092	1	WASHER	-
7	11M7022	1	COTTER PIN	-
8	58M5573	1	Lubrication Fitting	-
9	Z9769H	1	CAP	-
10	11M7012	1	Cotter Pin	-
11	Z10019	1	IDLER	-
12	AZ12211	1	SEAL	-
13	JD8226	1	Bearing Cup	-
14	JD8226	1	Bearing Cup	-
15	JD8188	1	Bearing Cone	-
16	JD8188	1	Bearing Cone	-
17	40M1862	1	Snap Ring	45 X 1,75 MM
18	24M7053	1	Washer	17 MM
19	14M7179	1	NUT	M16 X 1,5
20	24M7038	2	Washer	-
21	11M7014	1	COTTER PIN	-
22	34M7030	2	Spring Pin	5 X 20 MM
23	34M7061	2	Spring Pin	8 X 20 MM
24	AZ12216	1	SLEEVE	-
25	Z22110	1	GUIDE	-
26	Z22116	1	SPRING	-
27	24M7102	1	Washer	14 MM
28	14M7031	2	Nut	M12
29	Z22117	1	ROD	-
30	Z22109	1	SHAFT	-
30	Z22109	1	SHAFT	-
30	Z32696	1	EYELET	-
31	34M7043	1	Spring Pin	6 X 45 MM
