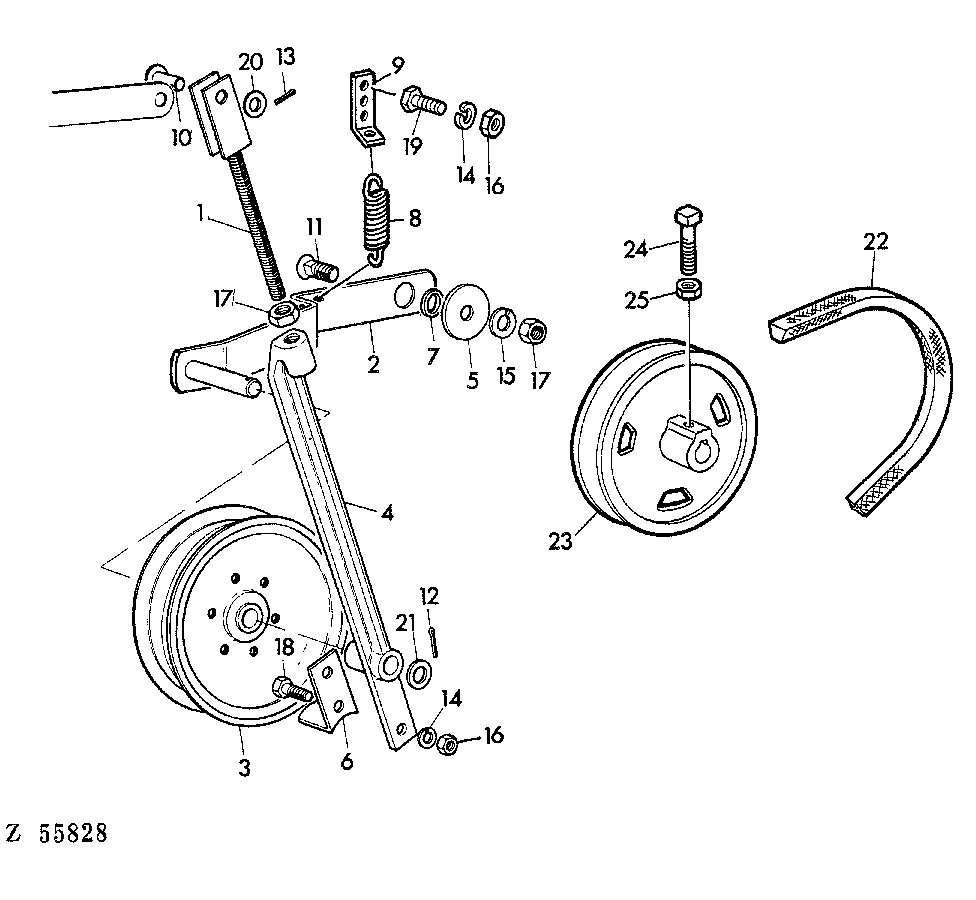

TENSION PULLEY FOR GRAIN FEEDER CONVEYOR [02A24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ10956	1	ADJUSTER	-
2	AZ10957	1	LEVER	-
3	AN30569	1	IDLER	-
4	Z10219	1	BRACKET	-
5	Z21609	1	Washer	-
6	Z21892	1	STRAP	-
7	Z21913	1	WASHER	-
8	Z22925	1	EXTENSION SPRING	-
9	Z24770	1	HOLDER	-
10	Z24489	1	Pin Fastener	-
11	03M7089	1	Bolt	M12 X 30
12	11M7014	1	COTTER PIN	3 X 25 MM
13	11M7019	1	COTTER PIN	4 X 20 MM
14	12M7008	2	LOCK WASHER	8 MM
15	12M7014	2	Lock Washer	M12
16	14M7029	1	Nut	M8
17	14M7031	1	Nut	M12
18	19M7139	1	Cap Screw	M8 X 20
19	19M7162	1	Cap Screw	M8 X 15
20	24M7043	1	Washer	12 MM
21	24M7053	1	Washer	17 MM
22	Z21501	1	V-BELT	-
23	AZ19867	1	PULLEY	INCL KEYS 24,25
24	Z26249	1	SET SCREW	10 X 22 MM (SUB FOR Z23925)
25	14M7140	1	Nut	M10

TENSION PULLEY FOR GRAIN FEEDER CONVEYOR [02A24]
